QA 表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2) 机 种 ＮＯ． 担当人 ＮＯ ① ② ③ 【 7 】− 2 认 象元件 认 号品 名 有 关认 量特性 认 更履 认 日期 内容 '06.09.20 新 认 认 量保 认认认 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 确认 方法和 认 整方法（故障 认 理方法） 功能名称 VCS 照明調整 认 制日期 2006/9/20 KE-2070/2080 装置名称…
QA表
ＮＯ．
1 (1/2)
ＮＯ．
1 (2/2)
机种
认整方法中有认明
用VCS认认元件认，影响认认率，认装精度。
１．认生元件认认异常。
２．元件认装认装精度不良。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】−1
内容
'06.09.20 新认
日期
认更履认
认号品名 有关认量特性
认象元件
认想故障（认认格认整认不良而认生的故障）
认量保认认认
功能・安全性 / 可靠性 / 安全性 / 商品特点
认量特性(认格认整认)
功能作用（认格认整认的意认）
功能名称
VCS照明认整
认制日期
2006/9/20
KE-2070/2080
装置名称
VCS
确认方法及认整方法（故障认理方法）

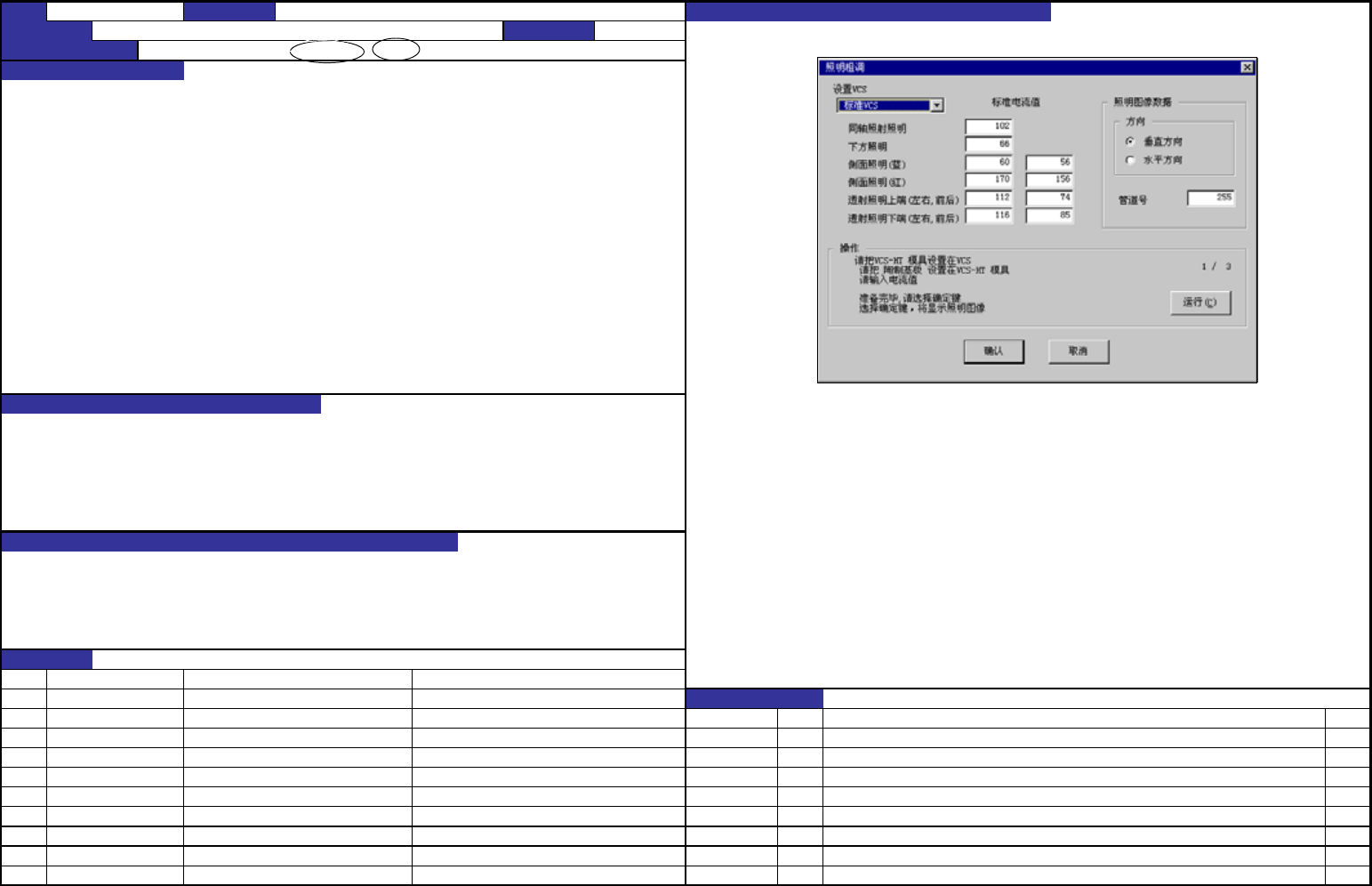

＜ＭＳ参数 ＶＣＳ光亮粗整
画画调
＞
QA表
ＮＯ．
2 (1/2)
ＮＯ．
2 (2/2)
机种
ＮＯ． 担当人
ＮＯ
①
②
③
【7】−2
认象元件
认号品名 有关认量特性
认更履认
日期 内容
'06.09.20 新认
认量保认认认
功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和认整方法（故障认理方法）
功能名称
VCS照明調整
认制日期
2006/9/20
KE-2070/2080
装置名称
VCS
确认方法及认整方法（故障认理方法）
１．２ 下方照明(次调整)
１． 把ＶＣＳ夹具板Ｄ组件装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ件或跟踪球，选择下方照明。
４． 把灯光照明数据设定为方向水平、照明２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否是１３０±２(ＳＴＤ视野)，１２０±２(ＯＰ视野)。
６． 按确认，调整电流值，然后从5反复。
７． 反复10次５，６的操作，不变电流值，进行调整。
１．３ 红侧照明(粗调整)
① 第１段
１． 把ＶＣＳ夹具板Ｄ组件放到ＨＴ夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球选择侧(红)第１段(左侧)。
４． 把照明图数据设定到垂直方向、线２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明图的ＭＡＸ＿ＬＶＬ变成２３０±２(ＳＴＤ视野)、
６５±２(ＯＰ视野)。
６． 按确认，如果不在调整值范围内时，调整标准电流值，再次从5反复。
７． 在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。
② 第２段
１． 把ＶＣＳ夹具板Ｄ组件，放到ＨＴ夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球选择侧(红)第２段(右侧)。
４． 把照明图数据设定到垂直方向、线２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明图的ＭＡＸ＿ＬＶＬ变成２３０±２(ＳＴＤ视野)、
１００±２(ＯＰ视野)。
６． 按确认，如果不在调整值范围内，调整标准电流值，再次从5反复。
７． 在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。
１．粗调整
１．１ 同轴照射照明(粗调整)
１． ＨＴ夹具上放上ＶＣＳ夹具板Ｄ组件。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球，选择同轴照射。
４． 把照明数据设定为方向垂直和照明２５５(ＯＰ视野５１２)。
５． 按确认，ＶＣＳ画面上的灯光ＭＡＸ＿ＬＶＬ是否为１０５±２ ，请确认。
６． 按确认，如果没有调整时，请调整电流值，请反复调节。
７． 反复10次５，６的操作，不变电流值，进行调整。
QA表
ＮＯ．
3 (1/2)
ＮＯ．
3 (2/2)
机种
ＮＯ． 担当人
ＮＯ
①
②
③
【7】−3
认象元件
认号品名 有关认量特性
认更履认
日期 内容
'06.09.20 新认
认量保认认认
功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和认整方法（故障认理方法）
功能名称
VCS照明认整
认制日期
2006/9/20
KE-2070/2080
装置名称
VCS
确认方法及认整方法（故障认理方法）
１．４ 蓝侧照明(粗调整)
① 第1阶段
１． 把ＶＣＳ夹具板Ｄ组件装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球，选择蓝侧第1阶段(左侧)。
４． 把照明数据设定为方向垂直、线２５５(ＯＰ视野５１２)。
５． 按确认，在ＶＣＳ画面上确认ＭＡＸ＿ＬＶＬ是否为１５５±３ (ＳＴＤ视野)、５５±２(ＯＰ视野)。
６． 按确认，没有调整值时，调整电流值，然后从5反复。(注１)
７． 有调整值时。进行５，６的操作不改变电流值，反复１０次，确认调整值。
８． ＳＴＤ视野时，输入下述电流值。
（标准／偏差变换用ＵＰ／ＤＯＷＮ键）。
（标准输入电流值） ＝ （调整的标准电流值）× ２ ＋ （偏差电流值） ÷ ３
(注１)用标准电流值不能调整时，把偏差电流值从１２８变为６４，再次调整标准电流值。
② 第２阶段
１． 把ＶＣＳ夹具板Ｄ组安装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整(L）]。
３． 用ＴＡＢ键或跟踪球，选择侧(蓝色)第2段(右侧)。
４． 照明数据设定为方向垂直、线２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否为１２０±３ (ＳＴＤ视野)、１５５±２(ＯＰ视野)。
６． 按确认，没有调整值时，调整标准电流值，再次从5反复。(注１)
７． 有调整值时。进行５，６的操作，不改变电流值，反复10次，确认调整值。
８． ＳＴＤ视野时，输入下列的标准电流值。
（标准／偏差变换用ＵＰ／ＤＯＷＮ键）。
（标准输入电流值） ＝ （调整的标准电流值）× ２ ＋ （偏差电流值） ÷ ３
(注１)标准电流值不能调整时，把偏差电流值从１２８变为６４，请再次调整标准电流值。
１．５ 透过照明上段前后(粗调整)
◎ 此调整在ＶＣＳ偏差输入后再进行调整。
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整
（L）]。
２．把５０８吸嘴安装到右贴装头上。如果是KE2070，将505吸嘴安装到左2贴装头上。
３．用ＴＡＢ键或跟踪球选择透过照明上段前后(左侧)。
４．把照明图数据设定为水平方向、线２１０(ＯＰ视野２７０)。
５．按确认之后，贴装头移动到ＶＣＳ上。请确认ＶＣＳ画面上的照明图ＭＡＸ＿ＬＶ
Ｌ为１７０±３(ＳＴＤ视野)、２３０±３(ＯＰ视野)。此时，请确认线的位置应
顶到吸嘴。（参照图１．５）
如果是KE2070，确认AVE_LEVEL是否为34±2（ＳＴＤ视野）、92±2（ＯＰ视野）。
６．按确认，如果没有在调整值范围内，调整标准电流值，再次从５反复。
７．在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。
１．６ 透过照明上段左右(粗调整)
◎ 此调整请在ＶＣＳ偏差输入后再进行调整。
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差设定（Ｖ）][光量粗
调整（L）]。
２．把５０８吸嘴安装到右贴装头。如果是KE2070，将505吸嘴安装到左2贴装头上。
３．用ＴＡＢ键或跟踪球选择透过照明上段前后(右侧)。
４．把照明图数据设定为垂直方向、线２0０(ＯＰ视野２７０)。
５．按确认之后，贴装头移动到ＶＣＳ上。请确认ＶＣＳ画面上的照明图ＭＡＸ＿Ｌ
ＶＬ为200±３(ＳＴＤ视野)、２３０±３(ＯＰ视野)。此时，请确认线的位置应
顶到吸嘴。（参照图１．６）
如果是KE2070，确认AVE_LEVEL是否为77±2（ＳＴＤ视野）、116±2（ＯＰ视野）。
６．按确认，如果没有在调整值范围内，调整标准电流值，再次从５反复。
７．在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。

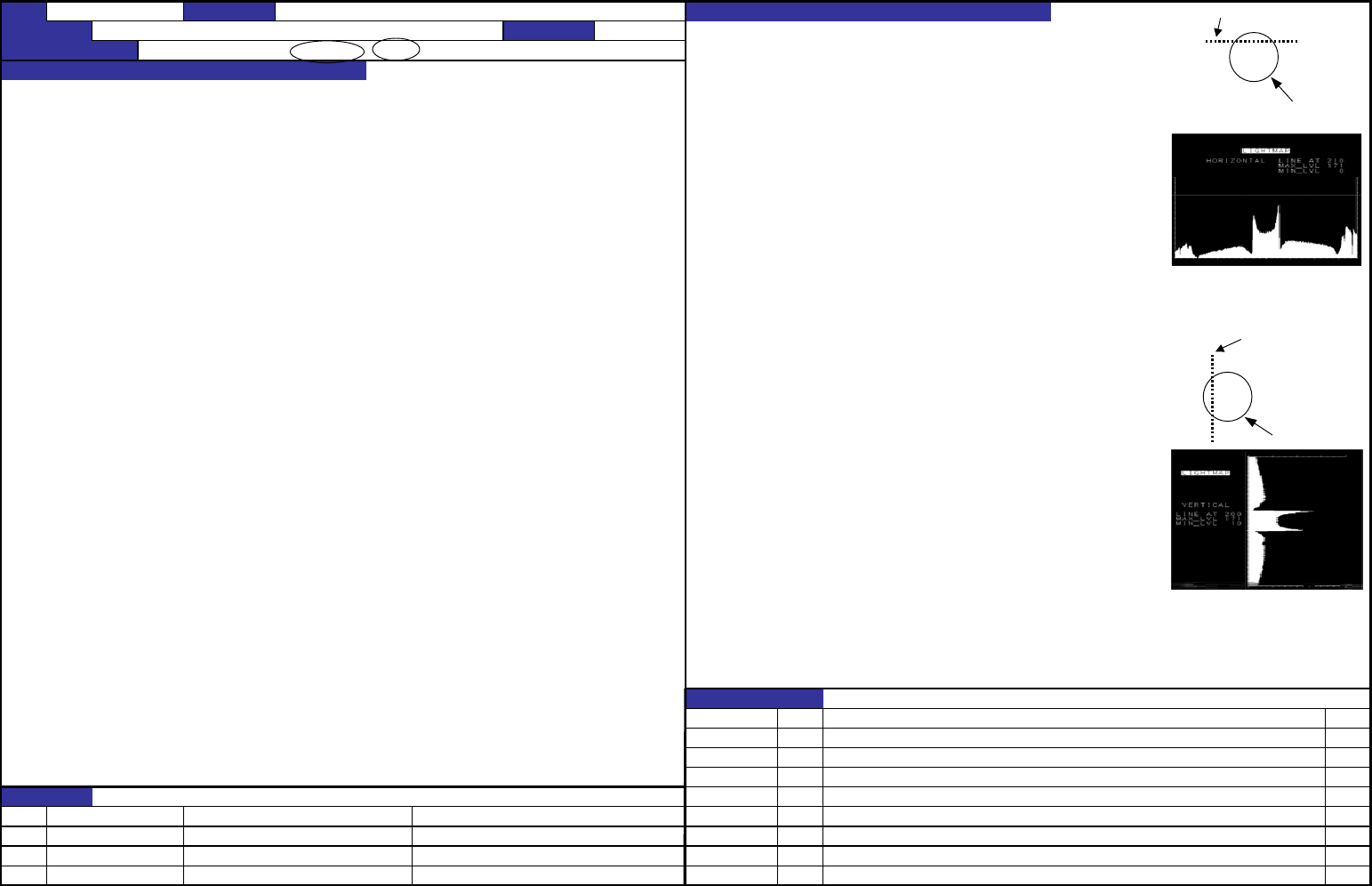

线
吸嘴
图１．５
照明图ＶＣＳ画面(ＳＴＤ视野)
线
吸嘴
图１．６
照明图ＶＣＳ画面(ＳＴＤ视野)
