3.1 伺服驱动器主电路回路连接
3.1.1 主电路端子介绍
L1C
R
S
T
P
+
D
C
U
V
W
-
L2C
PE
图 3-2 SIZE A(SIZE C) 伺服驱动器端子台排布
表 3-1 SIZE A(SIZE C) 伺服驱动器主电路端子的名称与功能
端子记号 端子名称 端子功能
L1、L2
主回路电源
输入端子
S1R6、S2R8、S5R5
主回路单相电源输入，只有 L1、L2 端子。
L1、L2 间接入 AC220V 电源。
R、S、T
S5R5、S7R6、S012 主回路三相 220V 电源输入。
T3R5、T5R4、T8R4、T012、
T017、T021、T026
主回路三相 380V 电源输入。
L1C、L2C
控制电源
输入端子
控制回路电源输入，需要参考铭牌的额定电压等级。
P ⊕、D、C
外接制动电
阻连接端子
IS620P：S1R6、S2R8
制动能力不足时，在 P ⊕、C 之间连接外
置制动电阻。
外置制动电阻请另行购买。
IS620P：S5R5、S7R6、
S012、T3R5、T5R4、T8R4、
T012、T017、T021、T026
默认在 P ⊕ -D 之间连接短接线。制动能
力不足时，请使 P ⊕ -D 之间为开路
( 拆除短接线 )，并在 P ⊕ -C 之间连接外
置制动电阻。
外置制动电阻请另行购买。
P ⊕、
-
共直流母线
端子
伺服的直流母线端子，在多机并联时可进行共母线连接
U、V、W
伺服电机
连接端子
伺服电机连接端子，和电机的 U，V，W 相连接。
PE 接地
两处接地端子，与电源接地端子及电机接地端子连接。
请务必将整个系统进行接地处理。
3
IS620P
系列伺服用户手册简易版 第
3
章 伺服驱动器与电机的连接说明
- 29 -
L1C
R
S
T
L2C
PE
P
+
D
C
-
U
V
W
2
-
1
图 3-3 SIZE E 伺服驱动器端子台排布
表 3-2 SIZE E 伺服驱动器主电路端子的名称与功能
端子记号 端子名称 端子功能
R、S、T
主回路电源
输入端子
主回路三相 380V 电源输入。
L1C、L2C
控制电源
输入端子
控制回路电源输入，需要参考铭牌的额定电压等级。
P ⊕、D、C
外接制动电
阻连接端子
默认在 P ⊕ -D 之间连接短接线。制动能力不足时，请使 P ⊕ -D 之间为
开路
( 拆除短接线 )，并在 P ⊕ -C 之间连接外置制动电阻。
外置制动电阻请另行购买。
P ⊕、1/2
共直流母线
端子
伺服的直流母线端子，在多机并联时可进行共母线连接
1、2
外接电抗器
连接端子
默认为 1-2 之间连接短接线，需要抑制电源高次谐波时，拆除短接线，
在 1-2 之间外接直流电抗器。
U、V、W
伺服电机
连接端子
伺服电机连接端子，和电机的 U，V，W 相连接。
PE 接地
两处接地端子，与电源接地端子及电机接地端子连接。
请务必将整个系统进行接地处理。
3
第
3
章 伺服驱动器与电机的连接说明
IS620P
系列伺服用户手册简易版
- 30 -

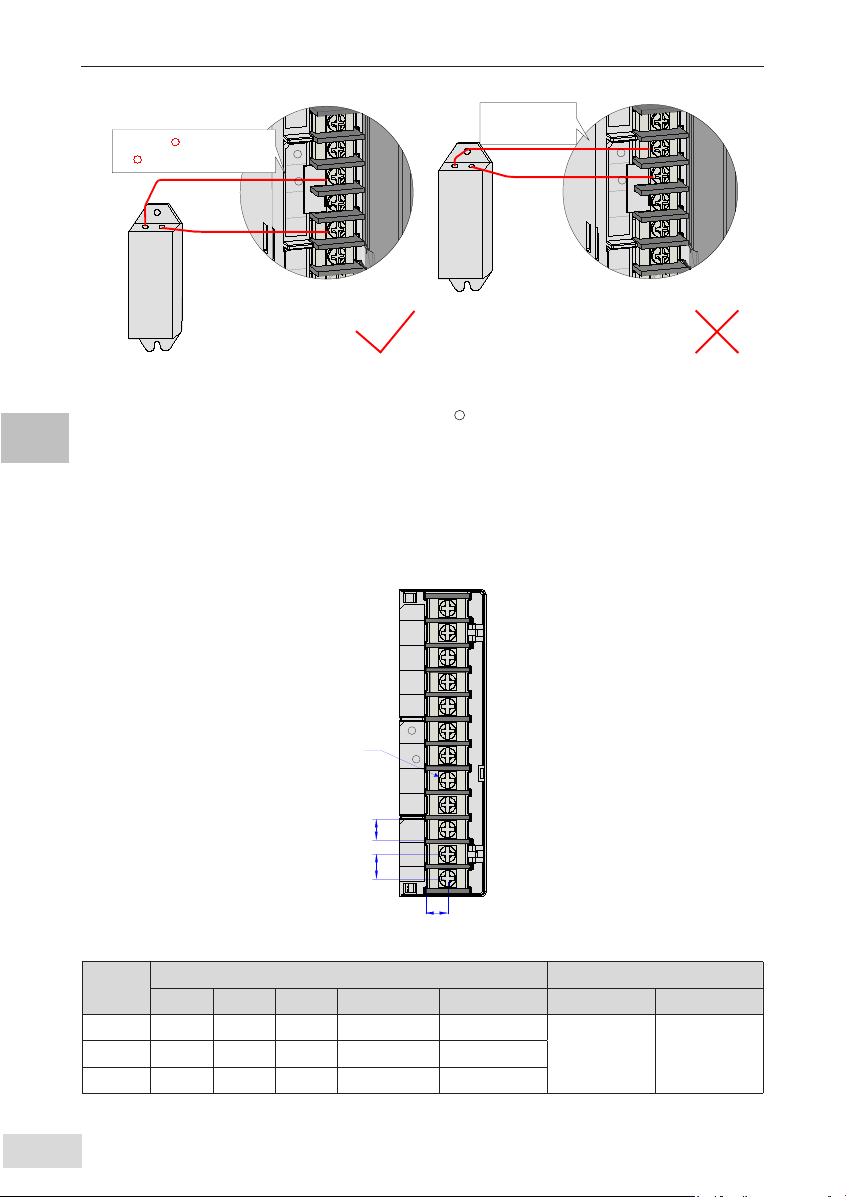

制动电阻接线及选型错误举例：
U
-
D
T
P
/
+
和C之间连接制动电阻
P
/
+
和D之间短接线
先拆除
P
+
C
U
D
T
C
未连接至外接
制动电阻端子
-
P
+
制动电阻接线注意事项：
1. 请勿将外接制动电阻直接接到母线正负极 P ⊕、
-
，否则会导致炸机和引起火灾；
2. 使用外接制动电阻时请将 P ⊕ -D 之间短接线拆除，否则会导致制动管过流损坏；
3. 外接制动电阻阻值选型请参考 1.4 章节，请勿小于最小允许阻值，否则会导致 201 报警或损坏
驱动器；
4. 伺服使用前请确认已正确设置制动电阻参数 H02-25，H02-26，H02-27；
5. 请将外接制动电阻安装在金属等不燃物上。
3.1.2 主电路连接电缆推荐型号及规格
ZY
X
螺钉
L1C
R
S
T
L2C
-
P
D
C
+
U
V
W
图 3-4 驱动器端子台尺寸图
结构
主电路端子 PE 接地端子
X(mm) Y(mm) Z(mm) 螺钉 锁紧扭矩 (Nm) 螺钉尺寸 锁紧扭矩 (Nm)
SIZE A 6.8 7.6 6.3 M3 组合螺钉 0.4~0.6
M4 0.6~1.2SIZE C 8 8.2 7 M3 组合螺钉 0.4~0.6
SIZE E 9 13 10 M4 组合螺钉 0.7~1.0
