Návod k obs luze SIPLACE HF-s érie 3 Technická data Verze sof tware SR.50x.xx Vydání 01/2006 CZ 3.7 Osazovac í hlavy 117 Pokud ob jednávát e osazov ací systé m SIPLACE HF nebo HF/3, m ů žete si vy brat p ro Vás optimá ln…
3 Technická data Návod k obsluze SIPLACE HF-série
3.7 Osazovací hlavy Verze software SR.50x.xx Vydání 01/2006 CZ
116
3.7.1.2 Konfigurace osazovacích hlav na osazovacím automatu HF/3
3

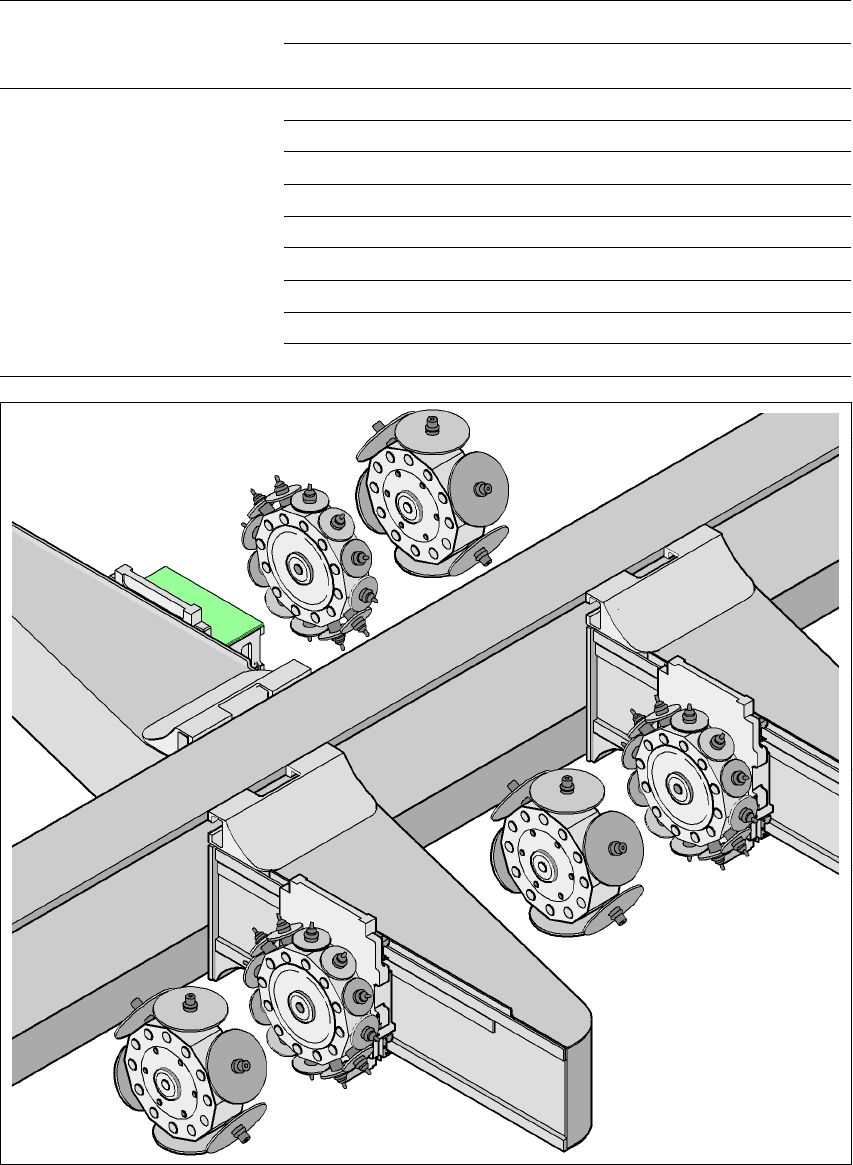

Obr. 3.7 - 2 Modularita hlav - SIPLACE HF/3
3
Oblast osazování 1 Oblast osazování 2
Portál 1 Portál 4 Portál 3
Osazovací hlava C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
Portál 3
Portál 1
TH
Portál 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
Oblast osazování 2
Oblast osazování 1
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 3.7 Osazovací hlavy
117
Pokud objednáváte osazovací systém SIPLACE HF nebo HF/3, můžete si vybrat pro Vás
optimální konfiguraci hlav. Osazovací systém bude nakonfigurován podle Vaší objednávky a
expedován. 3
Pro případ, že budete chtít měnit osazovací hlavu na místě, je k dispozici sada pro rekonfiguraci.
Tato sada obsahuje kromě osazovací hlavy i montážní díly, kabel atd. 3
Před výměnou osazovací hlavy je třeba přizpůsobit software stanice a software SIPLACE Pro.
Potom musí být systém nově kalibrován. 3
Modularita hlav, tzn. přizpůsobení automatu požadavkům výroby pomocí výměny osazovacích
hlav, nabízí takovou výhodu, že je v každém okamžiku pro další automat k dispozici bez
investičních nákladů jeden na Vaše požadavky adaptovaný osazovací systém. 3
3 Technická data Návod k obsluze SIPLACE HF-série
3.7 Osazovací hlavy Verze software SR.50x.xx Vydání 01/2006 CZ
118
3.7.2 12-ti segmentová hlava Collect&Place pro vysokorychlostní osazování
3

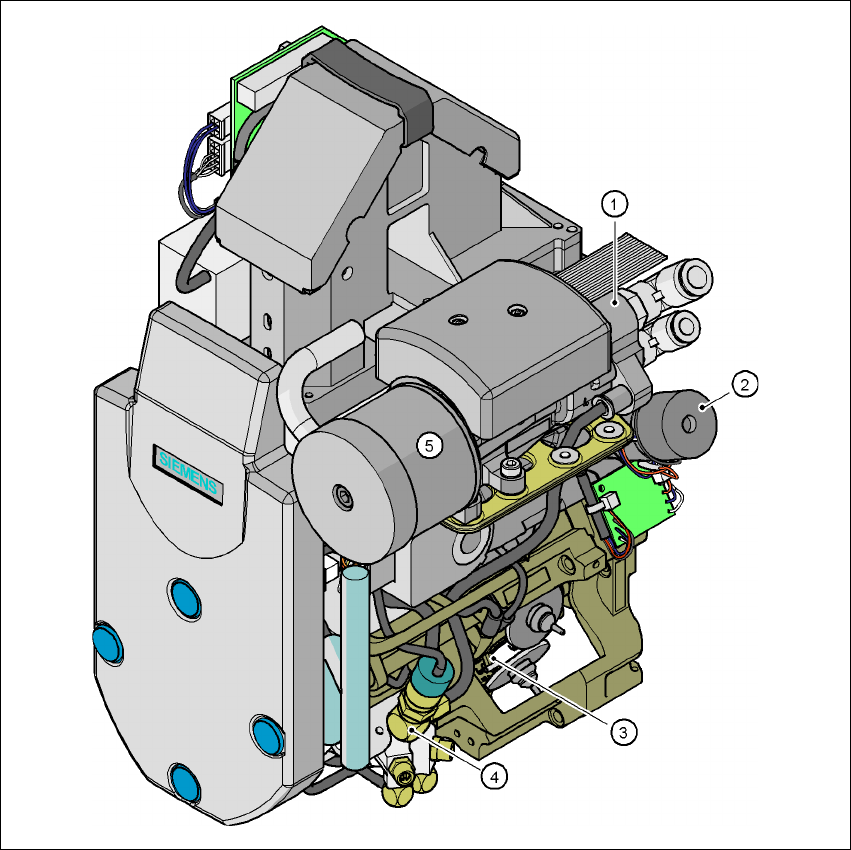

Obr. 3.7 - 3 12-ti segmentová hlava Collect&Place - funk
č
ní skupiny díl 1
3
(1) Vývěva
(2) Otočná stanice, osa DP
(3) Hvězda s 12 pinolemi, osa hvězdy
(4) Ventil ofukovacího vzduchu
(5) Zvukový tlumič
