3.8 Elektrické a pneumatické přípoje
3.8.1 Elektrické připojení
3

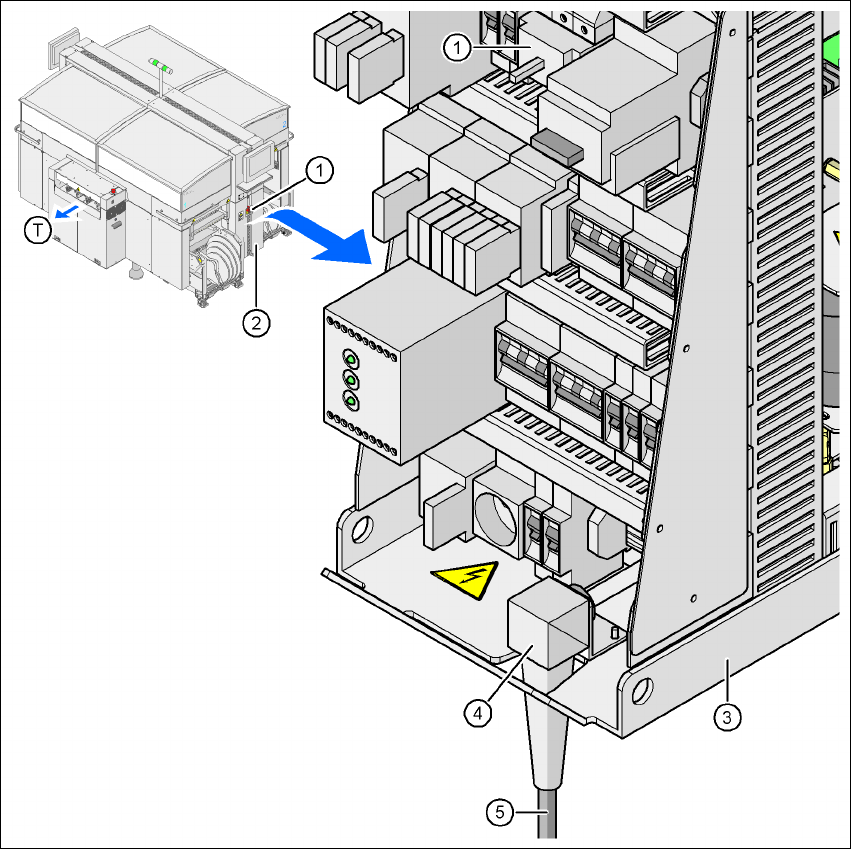

Obr. 3.8 - 1 Místo elektrického p
ř
ipojení na automatech
3
(1) Hlavní vypínač
(2) Kryt nad modulem napájení
(3) Modul napájecího napětí
(4) Úhelník pro kabelovou průchodku
(5) Kabel sít'ového přípoje
(T) Směr transportu desky
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 3.8 Elektrické a pneumatické přípoje
133
3.8.2 Přípoj pneumatiky
3

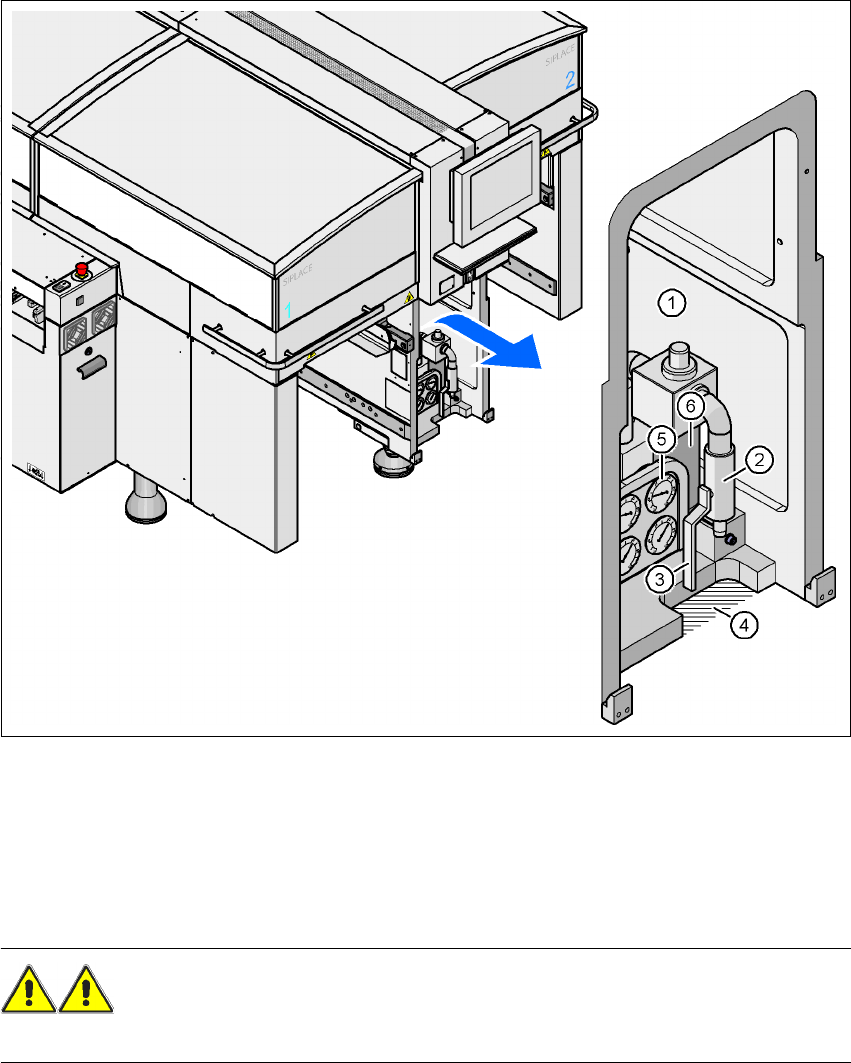

Obr. 3.8 - 2 P
ř
ipojení pneumatiky na automatech
3
(1) Pneumatická jednotka
(2) Rychlospojka pro pneumatickou hadici
(3) Uzavírací kohout
(4) Vybrání pro pneumatickou hadici
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Hrozí nebezpečí zranění! 3
3 Technická data Návod k obsluze SIPLACE HF-série
3.9 Ovládací prvky Verze software SR.50x.xx Vydání 01/2006 CZ
134
3.9 Ovládací prvky
3.9.1 Ovládací a zobrazovací elementy
3

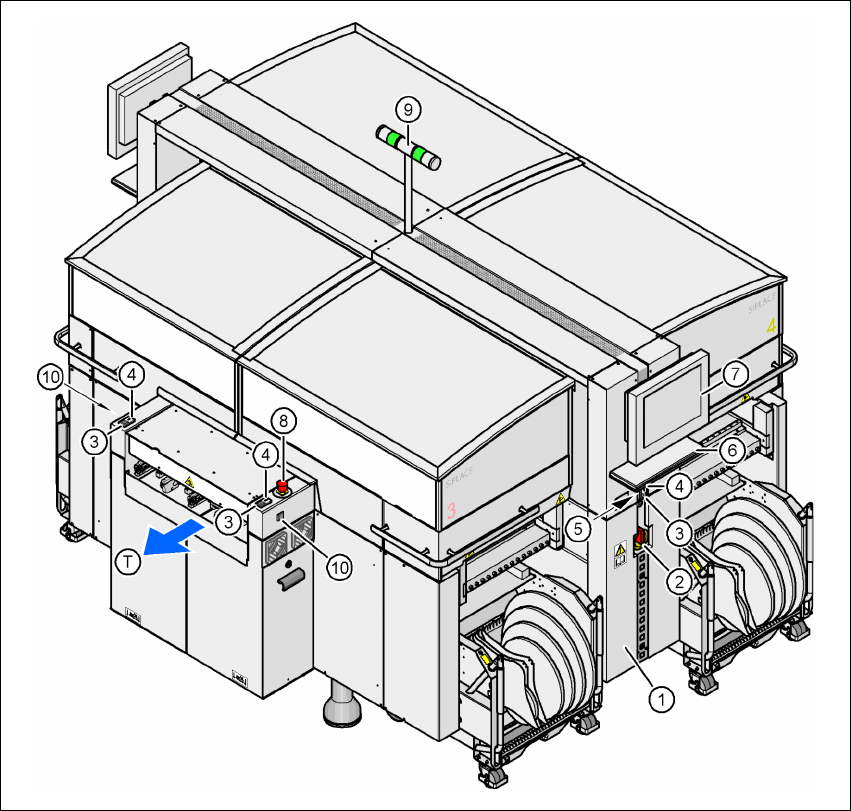

Obr. 3.9 - 1 Ovládací a zobrazovací elementy
(1) Ovládací panel na straně sít'ového napájení (7) LCD-obrazovka
(2) Hlavní vypínač (8) Nouzové stop tlačítko
(3) Stop tlačítko (černé) (9) Stavové světlo
(4) Start tlačítko (bílé) (10) Tlačítko pro montáž a demontáž
vozíku KS
(5) Počitadlo součástek
(6) Klávesnice (T) Směr transportu desky
