Snímač čárového kódu součástek 3
Na každé straně střední konzoly se nachází třmen, na kterém je namontována čtečka čárového
kódu typ Datalogic DL 910. Se snímačem kódu lze součástky rychle a spolehlivě připravit a
naplnit. 3
3
3
3.9.3 Ergonomické uspořádání ovládacích prvků
Obrázek 3.9 - 1, na straně 134 poskytuje přehled o umístění ovládacích součástek. Rozdělují se
do následujících skupin: 3
Ovládací panel na pravé straně (modul pneumatiky) střední konzoly s 3
– LCD-obrazovkou
– klávesnicí s ovládací kuličkou
–tlačítkem start, stop tlačítkem
Ovládací panel na levé straně (modul napájení) střední konzoly s 3
– LCD-obrazovkou
– klávesnicí s ovládací kuličkou
–počitadlem součástek
–tlačítkem start
–tlačítkem stop
– hlavním vypínačem
Vkládací a výstupní strana transportu desek s 3
– nouzovými stop tlačítky
–tlačítkem start, stop tlačítkem
–tlačítkem pro montáž a demontáž vozíku KS
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 3.9 Ovládací prvky
137
3.9.3.1 Ovládací prvky na ovládacích panelech automatu
Ovládací funkce obou panelů jsou shodné. 3
Obrazovka, klávesnice, tlačítka start a stop 3
Na obou stranách automatu jsou umístěny obrazovka a klávesnice. 3
Pod klávesnicí se nachází tlačítka start a stop. Pokud je v obrazovkovém dialogu vyžadováno
spuštění určité akce s těmito tlačítky ulehčuje toto uspořádání spuštění této akce a interaktivní
kontrolu těchto akcí. 3
Hlavní vypínač 3
Hlavní vypínač je součástí napájení. Je umístěn na levém ovládacím panelu při pohledu ve směru
transportu desek. Protože je používán pouze pro servisní a údržbářské práce, je s ohledem na
četnost použití ergonomicky proveden. 3
3
3
3.9.3.2 Obslužné prvky na vstupní a výstupní straně automatu
Ovládací prvky na vstupní a výstupní straně automatu jsou identické. 3
Nouzové stop tlačítko, tlačítka start a stop 3
Na vstupní a výstupní straně transportu desek je nouzové stop tlačítko a dvě tlačítka start a stop.
Umístění nouzového stop tlačítka je zvoleno tak, že je lehce a rychle přístupné ze všech stran. 3
Při údržbě, servisních a seřizovacích pracích je kromě toho důležité, aby bylo vidět na osazovací
hlavu a oblast osazování , aby bylo možné kontrolovat průběhy operací uvnitř stroje. To platí
zvlášt' pro fázi testování nebo například při střetu funkcí. 3
3 Technická data Návod k obsluze SIPLACE HF-série
3.10 Portály Verze software SR.50x.xx Vydání 01/2006 CZ
138
3.10 Portály
3.10.1 Poloha portálů automatu HF
3

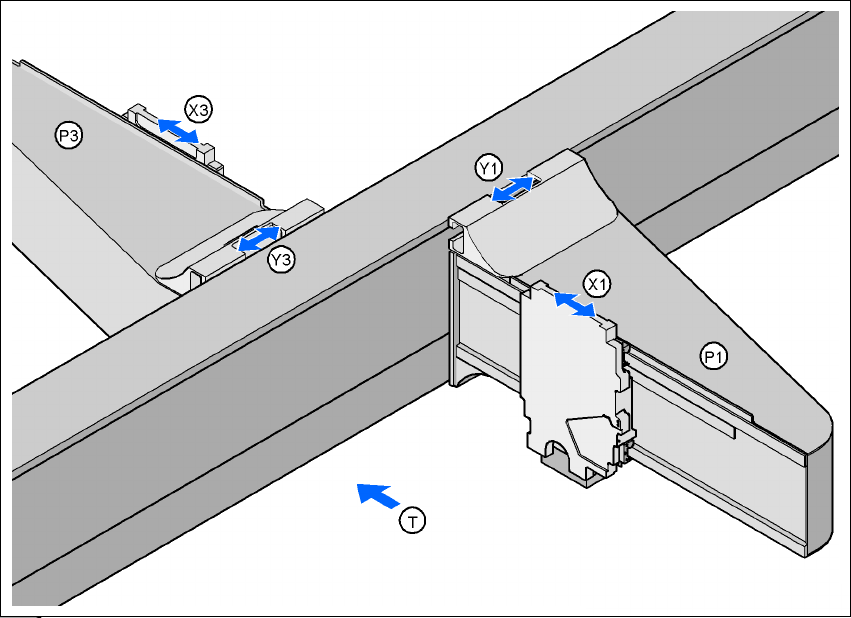

Obr. 3.10 - 1 Poloha portál
ů
automatu HF
3
P1 Portál 1 3
X1 Osa X, portál 1 3
Y1 Osa Y, portál 1 3
P3 Portál 3 3
X3 Osa X, portál 3 3
Y3 Osa Y, portál 3 3
(T) Směr transportu desky
3
Portálový systém je sestaven z funkčních skupin 3
–X-osa a
–Y-osa.
Oblast osazování 2
Oblast osazování 1
