Návod k obs luze SIPLACE HF-s érie 3 Technická data Verze sof tware SR.50x.xx Vydání 01/2006 CZ 3.11 Rozpoznáva cí systémy 147 3.1 1.2 Kamera sou č ástek (39 x 39) na 6-ti segmento vé hlav ě Collect&Place 3.1 1.2.1 K…
3 Technická data Návod k obsluze SIPLACE HF-série
3.11 Rozpoznávací systémy Verze software SR.50x.xx Vydání 01/2006 CZ
146
3.11.1 Kamera součástek (24 x 24) na 12-ti segmentové hlavě Collect&Place
3.11.1.1 Konstrukce
3

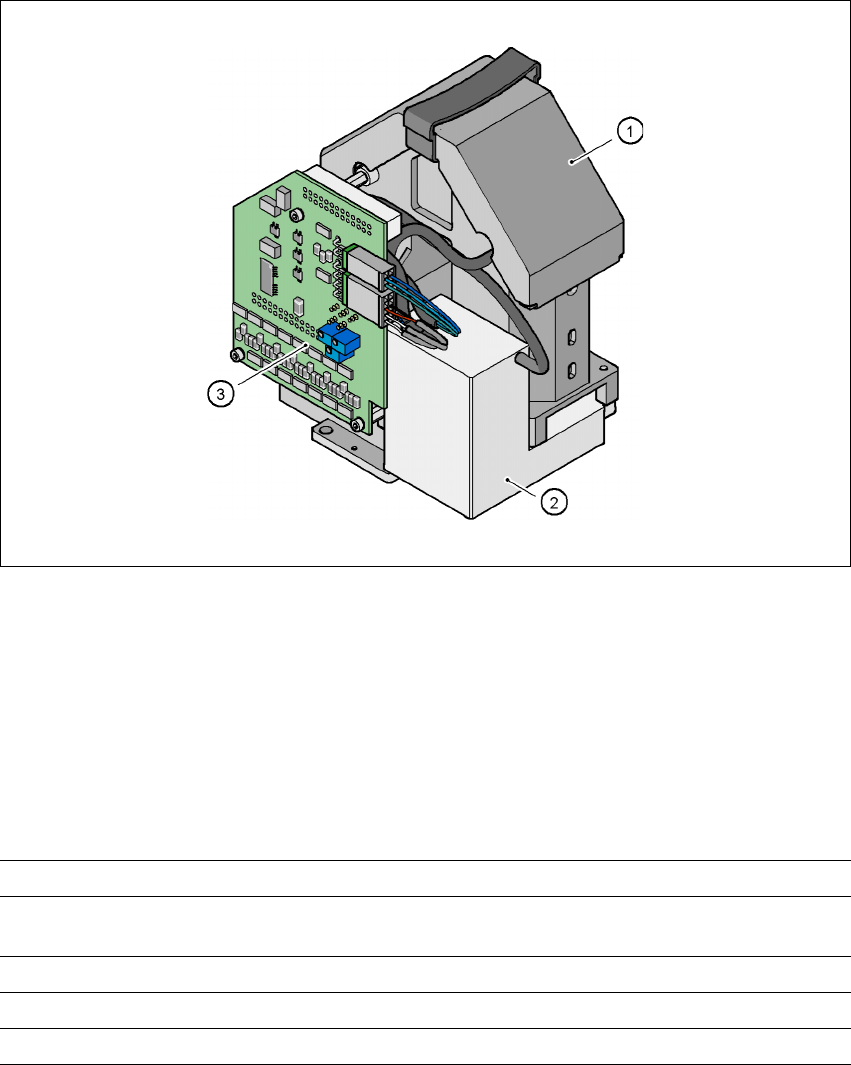

Obr. 3.11 - 2 Kamera sou
č
ástek (24 x 24) na 12-ti segmentové hlav
ě
Collect&Place
3
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3
3.11.1.2 Technická data
3
Rozměr součástek 0,6 x 0,3 mm² až 18,7 x 18,7 mm²
Spektrum součástek 0201 až PLCC44 včetně BGA, µBGA, Flip-Chip,
TSOP, QFP, PLCC, SO až SO32, DRAM
Minimální odstup nožiček 0,5 mm
Zorné pole 24 x 24 mm²
Druh osvětlení Čelní osvětlení (3 volně programované roviny)
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 3.11 Rozpoznávací systémy
147
3.11.2 Kamera součástek (39 x 39) na 6-ti segmentové hlavě Collect&Place
3.11.2.1 Konstrukce
3

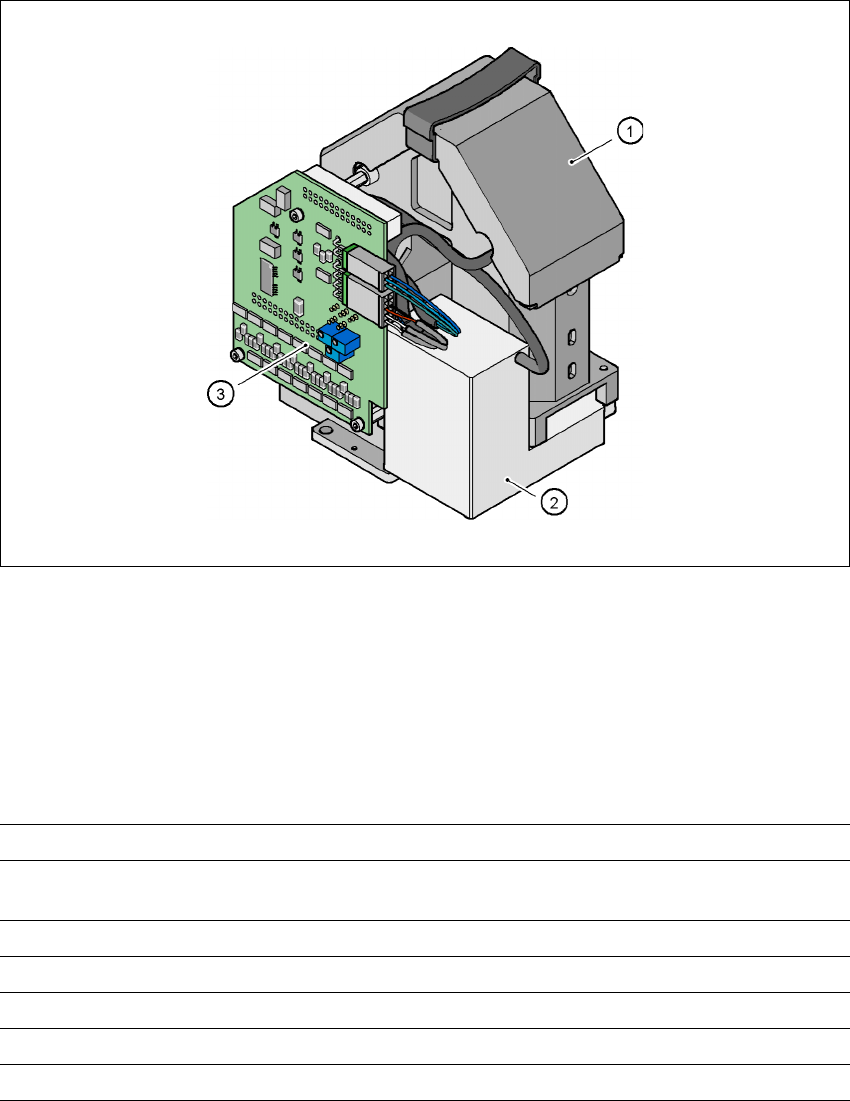

Obr. 3.11 - 3 Kamera sou
č
ástek (39 x 39) na 6-ti segmentové hlav
ě
Collect&Place
3
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.11.2.2 Technická data
3
Rozměr součástek 1,6 x 0,8 mm² až 32 x 32 mm²
Spektrum součástek 0603 až 32 x 32 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. odstup nožiček 0,5 mm
Min. odstup pájecích bodů 0,56 mm
Min. odstup pájecích bodů 0,32 mm
Zorné pole 39 x 39 mm²
Druh osvětlení Čelní osvětlení (tři volně programované roviny)
3 Technická data Návod k obsluze SIPLACE HF-série
3.11 Rozpoznávací systémy Verze software SR.50x.xx Vydání 01/2006 CZ
148
3.11.3 Kamera součástek pro hlavu TwinHead
3.11.3.1 Konstrukce kamery součástek (stacionární, P&P (typ 22) 50 x 40)
3
Obr. 3.11 - 4 Konstrukce kamery sou
č
ástek (stacionární, P&P (typ 22) 50 x 40)
3.11.3.2 Technická data
3
(1) Těleso kamery s integrovanou kamerou
a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a optické
roviny
Rozměr součástek Do 50 x 40 mm² při jednoduchém měření součástky
Spektrum součástek 0603, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
Minimální odstup nožiček 0,4 mm
Min. průměr pájecích bodů 0,32 mm
Zorné pole 60 x 45 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
