4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série 4.2 Konfigurace p ř i dodávce a transportu Verze software SR.50x.xx Vydání 01/2006 CZ 162 4.2.3 T ransport automat ů v transportní bedn ě 4.2.3.1 Nabídka …
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Konfigurace při dodávce a transportu
161
4

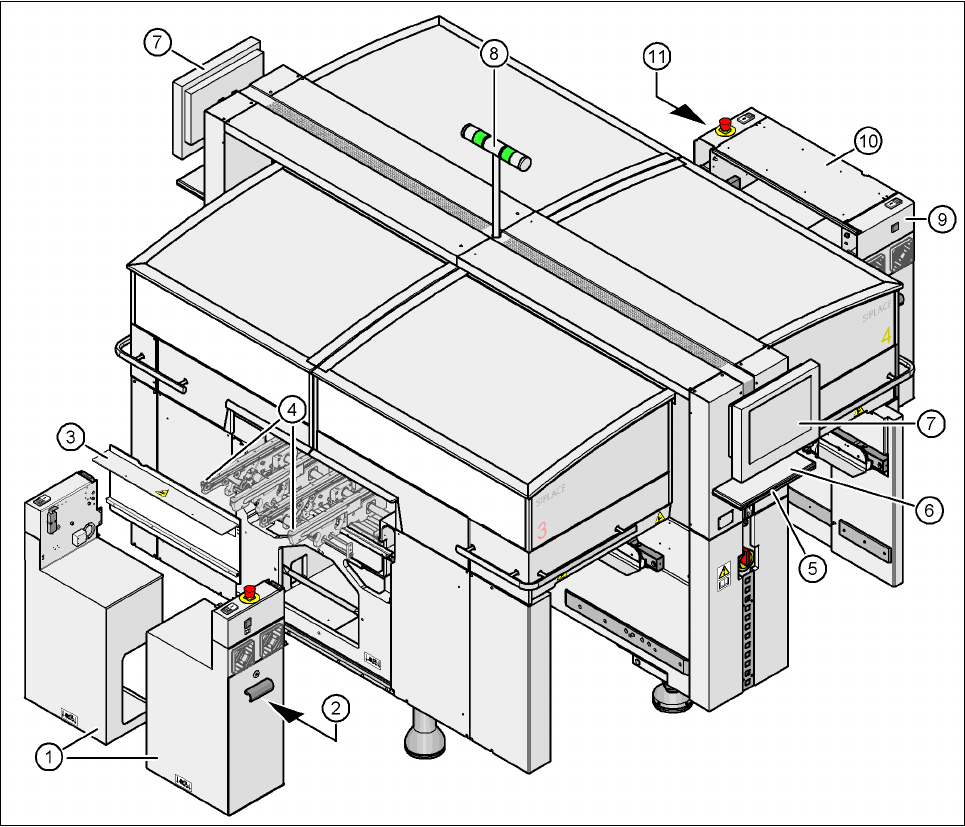

Obr. 4.2 - 2 Konfigurace p
ř
i dodávce automatu
(1) Montážní sada na výstupní straně desek - při dodávce demontována a rozebrána
(2) Jednotka osy na výstupní straně desek - HF/3: portál 3, HF: portály 1 a 3
(3) Kryt transportu
(4) Výstupní transport
(5) Plech pro položení klávesnice
(6) Klávesnice
(7) Monitor
(8) Hlavní ukazatel poruch
(9) Počítačová jednotka na vstupní straně desek
(10) Montážní sada na vstupní straně desek - může být podle potřeby demontována
(11) Jednotka osy na vstupní straně desek - HF/3: portály 1 a 4
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.2 Konfigurace při dodávce a transportu Verze software SR.50x.xx Vydání 01/2006 CZ
162
4.2.3 Transport automatů v transportní bedně
4.2.3.1 Nabídka služeb
Jako službu Vám SIEMENS A&D nabízí kompletní integraci automatu SIPLACE HF do výrobní
linky. Naše know-how a nástroje a prostředky, které máme k dispozici, nám umožňují optimální
instalaci. Předpokladem je však provedení předem dohodnutých nutných úprav infrastruktury ve
Vašem výrobním středisku.
Dbejte prosím na to, že nejbezpečnější přeprava automatu je vždy v transportní bedně nebo
alespoň na paletě. Vyhnete se tak těžkým škodám na automatu, když například kolidují nohy
automatu s překážkami.
4.2.3.2 Bezpečnostní pokyny
VÝSTRAHA
– Dodržujte bezpečnostní předpisy platné pro transport těžkých břemen.
– Pokud k transportu automatu nepoužijete vysokozdvižný vozík specifikovaný v odstavci
4.2.3.3
, riskujete překlopení stroje.
–Chraňte si Vaše nohy tím, že budete nosit speciální ochrannou obuv.
4.2.3.3 Transportní prostředky
Pro transport automatu v transportní bedně používejte vysokozdvižný vozík s následující
specifikací.
Délka vidlí min. 1800 mm
Nosnost min. 6000 kg
Světlá šířka vidlí min. 350 mm 4
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Konfigurace při dodávce a transportu
163
4.2.3.4 Místa zasunutí vidlí vysokozdvižného vozíku na transportní bedně
Vidle vysokozdvižného vozíku nasaďte pouze na místa označená (A) na obr. 4.2 - 1.
Doporučujeme zachovat transportní bednu a balení pro eventuální pozdější použití.
VÝSTRAHA
Pokud byste přesto transportovali automaty bez transportní bedny nebo palety, měli byste se
bezpodmínečně řídit informacemi v následujícím odstavci. Vyvarujete se tak možného těžkého
poškození automatu.
4.2.4 Transport automatu bez transportní bedny nebo palety
4.2.4.1 Bezpečnostní pokyny
VÝSTRAHA
Æ Dodržujte bezpečnostní předpisy platné pro transport těžkých břemen.
Æ Chraňte si Vaše nohy tím, že budete nosit speciální ochrannou obuv.
Æ Před transportem přečtěte celý tento odstavec - pomůže Vám to zabránit možnému velkému
poškození automatu.
Æ Při transportu dbejte důsledně na to, aby se nohy stroje vznášely volně nad podlahou. Pokud
se nohy stroje při transportu posunují po zemi, může dojít při srážce nohy s nějakou
překážkou k poškození závitů pro připevnění nohou v rámu automatu!
4.2.4.2 Transportní prostředky
Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlic Min. 1800 mm
Nosnost Min. 6000 kg
Vzdálenost vidlí vozíku, pokud jsou vidle paralelně ke směru
transportu desek
420 mm
Vzdálenost vidlí vozíku, pokud jsou vidle příčně ke směru
transportu desek
800 mm - 900 mm
