Návod k obs luze SIPLACE HF-s érie 4 Inst alace a uvedení do pro vozu Verze software SR.50x.xx Vydání 01/2006 CZ 4.3 Infrastruktura místa instalace 167 Æ Dbejte na to , aby byly vi dle p ř i zv edání automa tu rovnom ě r…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.2 Konfigurace při dodávce a transportu Verze software SR.50x.xx Vydání 01/2006 CZ
166
Vidle napříč k transportu desek 4
4

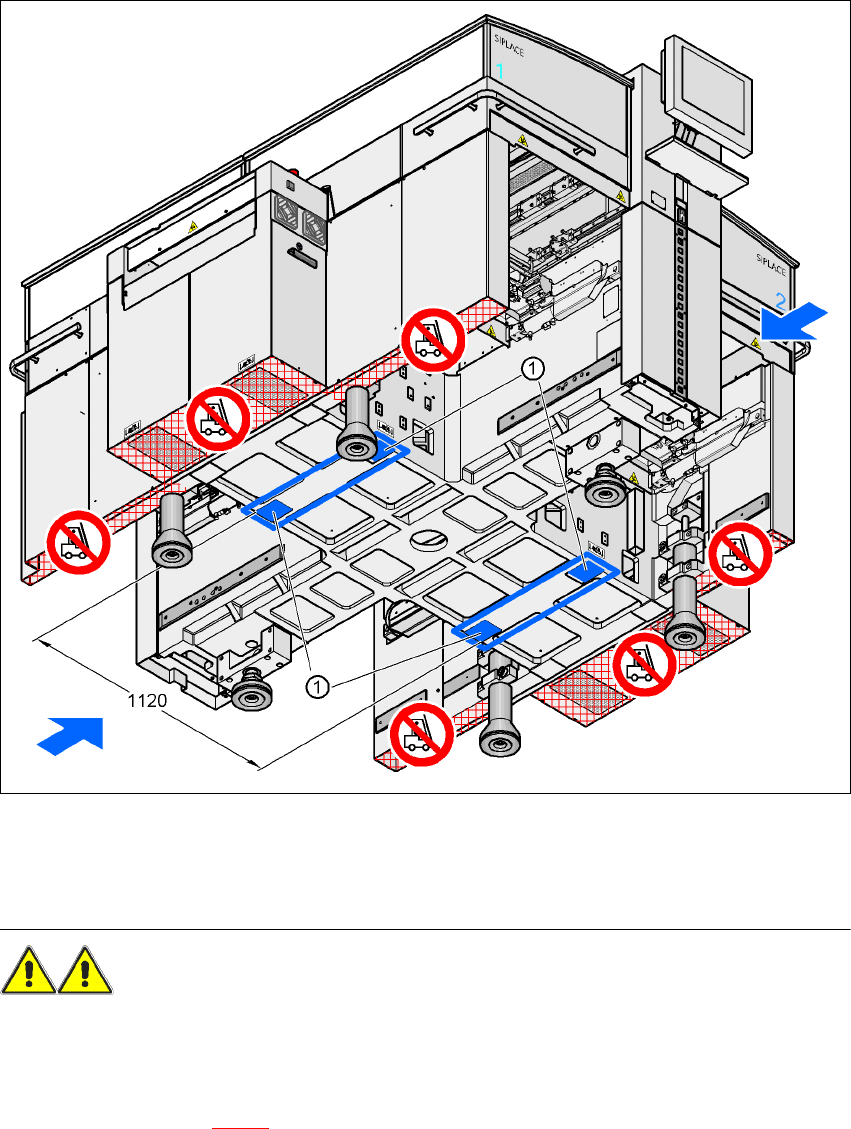

Obr. 4.2 - 4 Op
ě
rné plochy - vidle nap
ř
í
č
ke sm
ě
ru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA
Aby byla vyloučena nevratná poškození automatu, je třeba
p
ř
ed
zvednutím automatu důsledně
dbát následujících bodů:
– Vzdálenost mezi vidlemi musí být mezi 800 až 900 mm. Opěrné plochy pro vysokozdvižný
vozík vidíte na obr. 4.2 - 4
. Vnější vzdálenost mezi opěrnými plochami je 1120 mm. Je
výslovně zakázáno zvětšit natolik vzdálenost mezi vidlemi, aby byl automat zvedán za
postranní díly rámu stroje. Následkem by byla deformace rámu stroje.
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.3 Infrastruktura místa instalace
167
Æ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit
jednostrannému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou
stroje. Doporučujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala,
zda při zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
4.2.4.4 Na co je třeba při transportu důsledně dbát
VÝSTRAHA
Při transportu dbejte důsledně na to, aby se
všechny
nohy stroje vznášely volně nad podlahou.
Pokud se nohy stroje při transportu posunují po zemi nebo narážejí do překážek, může dojít k
poškození upevnění nohou v rámu stroje!
4
4.3 Infrastruktura místa instalace
4.3.1 Doporučení ke stavu podkladu
Podklad pro automaty by měl být pevný a rovný, protože dynamické síly při provozu automatu
mohou vyvolat vibrace na místě instalace. Velikost vibrací závisí na konstrukci podloží podlahy.
Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených
průmyslových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento
základ v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo
z betonu.
4
4
4.3.1.1 Váha stroje a únosnost podlahy
Hodnoty váhy stroje a zatížení podkladu najdete v odstavci 4.1, strana 159.
4
4
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.3 Infrastruktura místa instalace Verze software SR.50x.xx Vydání 01/2006 CZ
168
4.3.1.2 Mezní hodnoty vibrací
Automat není citlivý na otřesy podlahy. Přesto by měly být dodrženy následující mezní hodnoty
vibrací.
4
4
4
4
4
4.3.2 Napájení tlakovým vzduchem
4.3.2.1 Kontrola zdroje tlakového vzduchu
Zkontrolujte, zda zdroj tlakového vzduchu odpovídá specifikaci předepsané pro stroj (viz tabulku
v odstavci 3.3
, strana 97).
POKYN:
V dokumentaci "Sít'ová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků",
číslo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
Æ Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
Parametr Hodnoty
Spektrální hodnota rychlosti kmitání 5 - 100 Hz v < 250 µm/s
v
max
-hodnota v časovém průběhu v
max
< 1,5 mm/s
