4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.3 Infrastruktura místa instalace Verze software SR.50x.xx Vydání 01/2006 CZ
172
VÝSTRAHA
Elektrická vedení ke každému jednotlivému automatu a k instalovanému příslušenství (např.
MTC, Productivity-Lift, vývěva) musí být zřetelně označena tak, aby je bylo možné bez
pochybností správně připojit. Platí předpisy země, kde je automat provozován.
4
Obr. 4.3 - 3 Sít'ový napájecí kabel
4
(1) Sít'ový napájecí kabel
(2) Koleno pro kabelovou průchodku
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.3 Infrastruktura místa instalace
173
4.3.3.4 Připojení sít'ového napájecího kabelu
4

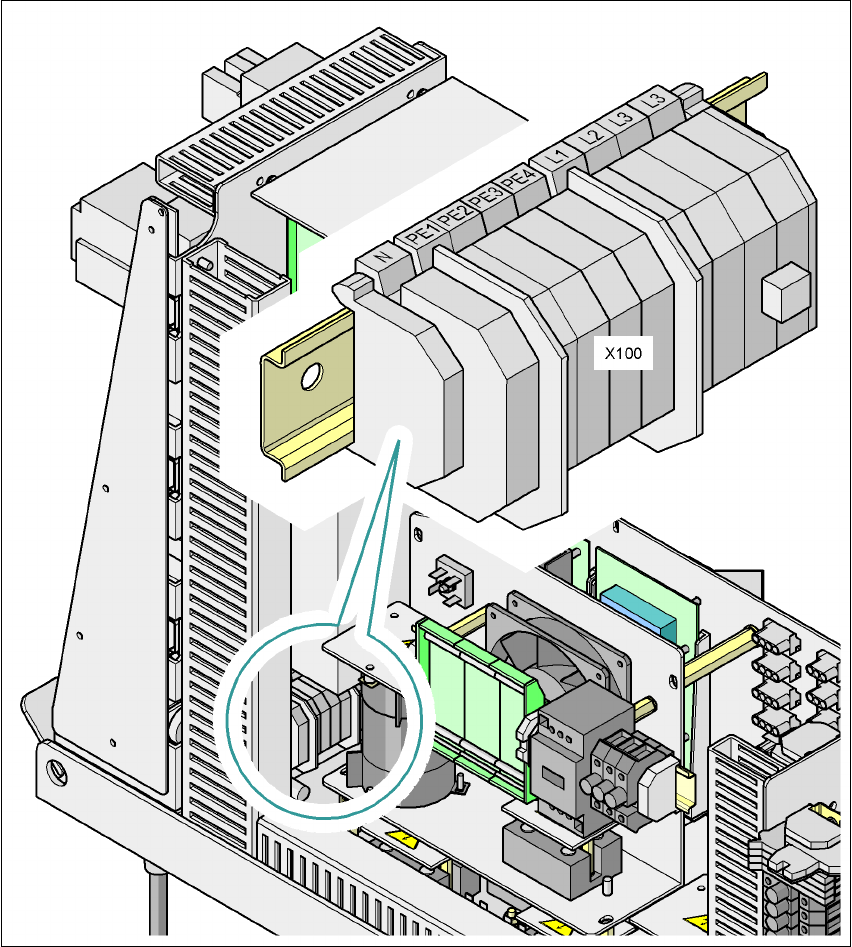

Obr. 4.3 - 4 Svorkovnice pro p
ř
ipojení sít'ového napájecího kabelu
(L1) Sít'ová fáze
(L2) Sít'ová fáze
(L3) Sít'ová fáze
(N) Neutrální vodič
(PE) Ochranný vodič
(X100)Svorkovnice
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.3 Infrastruktura místa instalace Verze software SR.50x.xx Vydání 01/2006 CZ
174
Æ Na všechny konce žil namáčkněte dutinky.
Æ Uvolněte matici na rohové kabelové průchodce (pos. 2 na obr. 4.3 - 3).
Æ Vyndejte kabelovou průchodku.
Æ Protáhněte sít'ový napájecí kabel rohovou kabelovou průchodkou ke svorkovnici X100 (viz
X100 na obr. 4.3 - 4
).
Æ Kabel připojte svorkami a zajistěte dostatečné velký poloměr ohybu. Žíly kabelu nesmí být
zlomeny.
Æ Zaklapněte kabelovou průchodku (pos. 2 na obr. 4.3 - 3) a matici dotáhněte.
4.3.3.5 Kontrola můstků pro omezení proudu při zapnutí
Omezení proudu při zapnutí musí být konfigurováno v závislosti na napájecím napětí. To se
provádí pomocí zasouvacích můstků na desce pro omezení proudu při zapnutí (pos. 1 na obr. 4.3
- 5).
