4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série 4.4 Instalace au tomatu Verze softwar e SR.50x.xx Vydání 01/2006 CZ 178 4.4.4 P ř edna stavení tran sportní výšky de sek Æ Zasu ň te vidle vy sokozdvi žné…
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
177
4.4.3 Nástroje a pomocné prostředky
Pro výškové nastavení automatu potřebujete následující nástroje a pomocné prostředky:
– Montážní otevřený klíč SW 36, číslo výrobku 00096286-01
Klíč 36 pro stavěcí šrouby M24x2x120 pro výškové nastavení nohou stroje 4
– Hákový klíč 135 - 145 pro nastavení prostředních nohou stroje
Číslo výrobku 00376519-xx 4
– Jednostranný klíč SW 65, číslo výrobku. 00353827-01
velikost klíče 65 pro šestihrannou kontramatici M24 na prostřední noze stroje 4
– Imbusový klíč, velikost 10, č. výr. 00373926-01
pro imbus šrouby M12x80 pro připevnění distančních dílů prostředních nohou stroje 4
– Imbusový klíč, velikost 19, č. výr. 00373928-01
pro imbus šrouby M24x90 pro stažení upínek čtyř vnějších nohou stroje 4
– Vysokozdvižný vozík
Délka vidlic: Min. 1800 mm 4
Nosnost: Min. 6000 kg 4
Vzdálenost vidlí: Viz obr. 4.4 - 1
4
– Vodováha stroje: Přesnost 0,02 mm/m
– Systém transportu na vzdušných vacích: SIPLACE HSxx, číslo výrobku 00119002-01
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
178
4.4.4 Přednastavení transportní výšky desek
Æ Zasuňte vidle vysokozdvižného vozíku pod automat podle obr. 4.4 - 1.
4

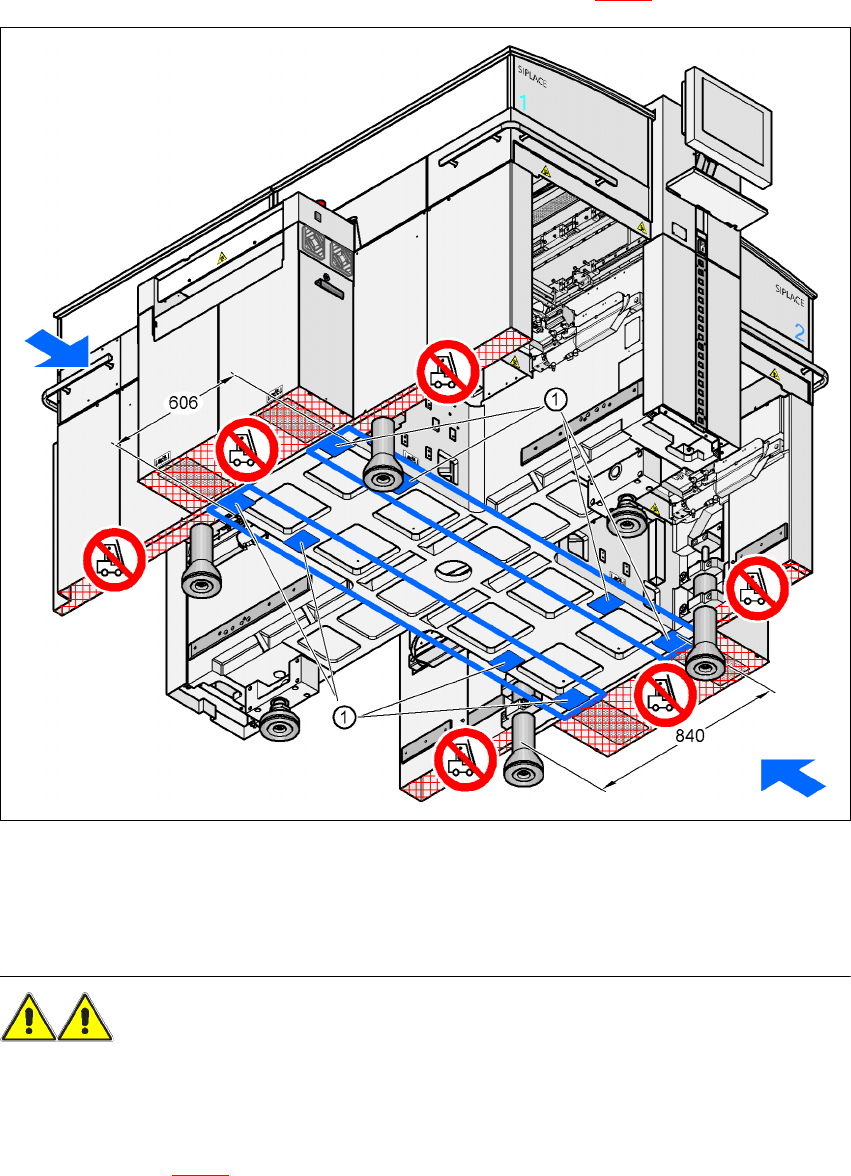

Obr. 4.4 - 1 Op
ě
rné plochy - vidle paraleln
ě
ke sm
ě
ru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA
Aby byla vyloučena nevratná poškození automatu, je třeba
p
ř
ed
zvednutím automatu důsledně
dbát následujících bodů:
– Vidle smí být rozevřeny pouze tak, že se nachází uvnitř oblasti obou nohou stroje (opěrné
plochy viz obr. 4.2 - 3
). Vzdálenost mezi nohami stroje je 776 mm. Je výslovně zakázáno,
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
179
zvětšit vzdálenost mezi vidlemi natolik, aby byl automat zvedán za boční díly rámu stroje.
Následkem by byla deformace rámu stroje.
Æ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit
jednostrannému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou
stroje. Doporučujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala,
zda při zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
Æ Nadzvedněte automat pomocí vysokozdvižného vozíku asi 35 cm vysoko. Tak vyloučíte riziko
poranění Vašich nohou, pokud by noha stroje nedopatřením poklesla.
Automat stojí na 6 nohách.
–4 vnější nohy stroje (pos.1 na obr. 4.4 - 3
)
Vnější nohy stroje jsou ve dvou provedeních: 4
–vnější noha stroje pro transportní výšku desky 830 mm, délka 369 mm,
číslo výrobku 03041008-01 (pos. 1 na obr. 4.4 - 3
, strana 180)
–vnější noha stroje pro výšky transportu desek 900, 930 a 950 mm, délka 439 mm,
číslo výrobku 03000890-02 (pos. 2 na obr. 4.4 - 3
, strana 180)
– 2 prostřední nohy stroje (pos. 2 na obr. 4.4 - 3
) se 2 distančními díly (pos. 3 a pos. 4 na obr.
4.4 - 3
) pro výškové nastavení, pokud je potřebné.
4

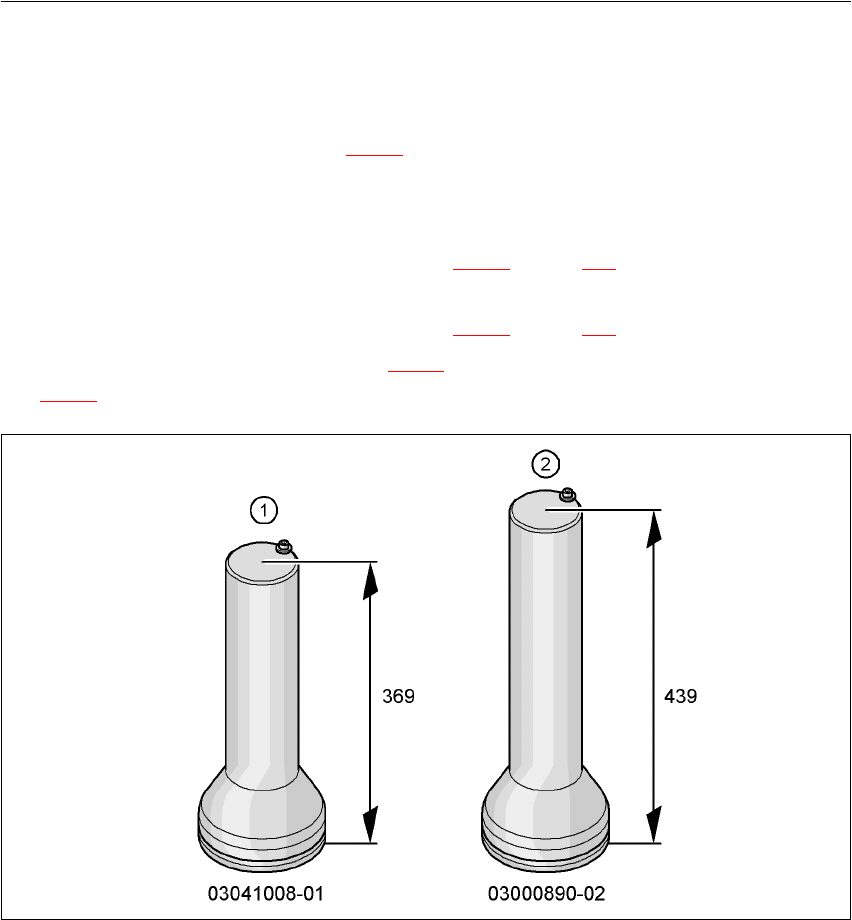

Obr. 4.4 - 2 Vn
ě
jší nohy stroje - dv
ě
provedení (míry v milimetrech)
