4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
186
4.4.6 Montáž výstupního transportu
4.4.6.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Křížový šroubovák, velikost 1
4.4.6.2 Montáž
4

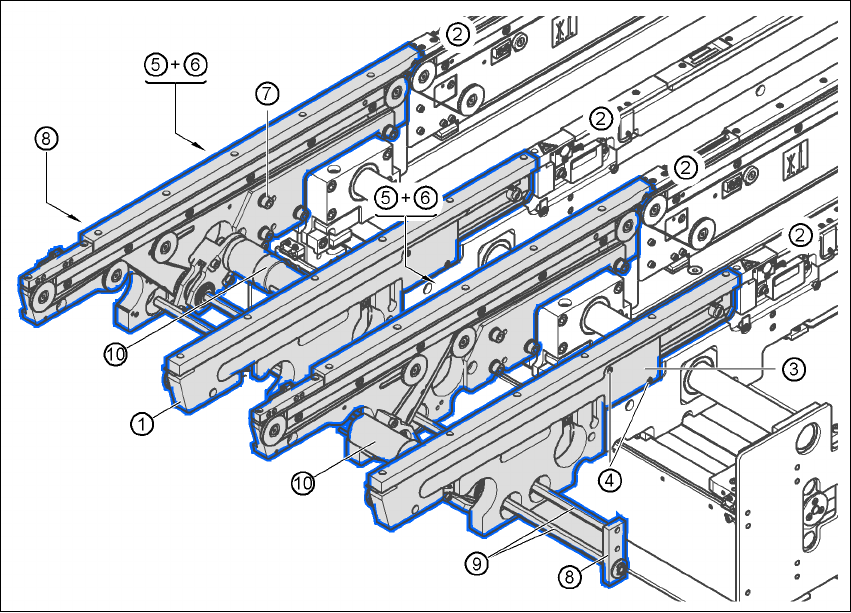

Obr. 4.4 - 7 Výstupní transport - dvojitý transport
(1) Bočnice, výstupní transport
(2) Bočnice, transport na zpracování 2
(3) Kryt kabelu 20 x 200
(4) Zápustný šroub, ISO 7046, M3x6, 2 kusy na kryt kabelu
(5) Kryt kabelu 20 x 310
(6) Imbusový šroub DIN 912, M3x5, 1 kus na kryt kabelu
(7) Imbusový šroub DIN 912, M6x16, a podložky, 4 kusy na bočnici
(8) Vedení šestihranného hřídele
(9) Šestihranná hřídel (jednoduchý transport: jedna, dvojitý transport: dvě)
(10) Hnací jednotka
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
187
Æ Demontujte kryty kabelu (pos. 3 a 5 na obr. 4.4 - 7) z vozíku (pos. 1 na obr. 4.4 - 7) výstupního
transportu.
Æ Nasaďte bočnici (pos. 1 na obr. 4.4 - 7) opatrně na bočnici transportu na zpracování (pos. 2
na obr. 4.4 - 7
).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
Æ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek (pos.
7 na obr. 4.4 - 7
).
Æ Zapojte elektrické kabely světelných závor a hnacích motorů.
Æ Připevněte kryty kabelů (pos. 3 a 5 na obr. 4.4 - 7).
Æ Zasuňte šestihrannou hřídel (pos. 9 na obr. 4.4 - 7) do hnací jednotky (pos. 10 na obr. 4.4 - 7).
Æ Dbejte na to, aby vedení šestihranné hřídele (pos. 8 na obr. 4.4 - 7) vždy ukazovalo na tu
bočnici, na které je připevněna hnací jednotka (pos. 10 na obr. 4.4 - 7
).
4.4.7 Namontovat montážní sadu na výstupní straně desek
4.4.7.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Klíče stroje
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
188
4.4.7.2 Montáž
4

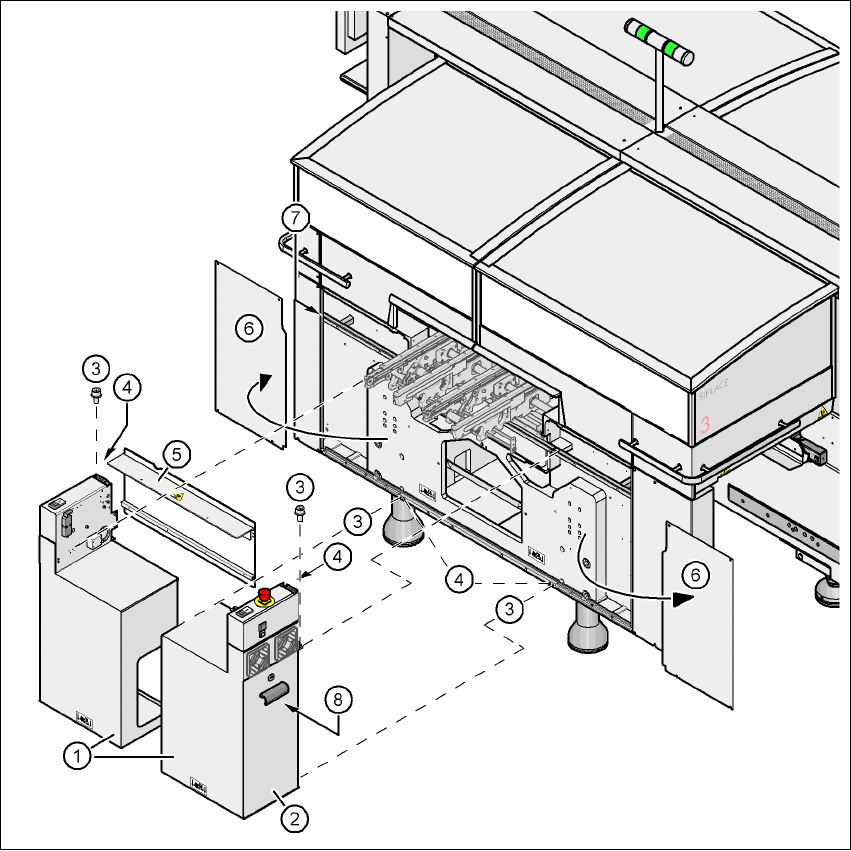

Obr. 4.4 - 8 Namontovat montážní sadu na výstupní stran
ě
desek
(1) Montážní sada
(2) Dveře
(3) Imbusové šrouby DIN 912, M6x16 a podložky
(4) Zemnící přípoj
(5) Kryt transportu
(6) Boční plech, demontovaný
(7) Zásuvná lišta
(8) Jednotka osy portály 1 a 3 (HF) nebo jednotka osy portál 3 (HF/3)
