Návod k obs luze SIPLACE HF-s érie 4 Inst alace a uvedení do pro vozu Verze sof tware SR.50x.xx Vydání 01/2006 CZ 4. 4 Instalace automatu 193 4.4.7.7 Instalace pl echu pro ochranu proti zásahu "dole" Automa ty …
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
192
4.4.7.5 Montáž zemnícího kabelu dveří
Æ Oba zemnící kabely dveří (pos. 4 na obr. 4.4 - 8) připevněte následujícím způsobem na rám
stroje:
4

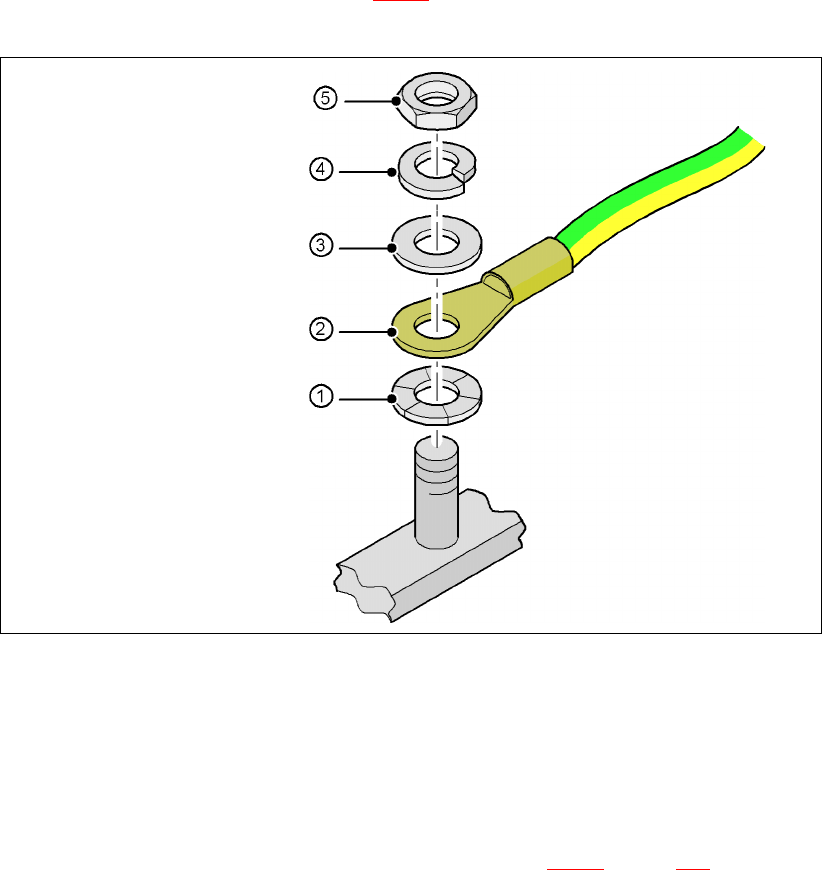

Obr. 4.4 - 10 P
ř
ipojit zemnící kabel
4
4
4
4
4
4.4.7.6 Zkontrolovat a nastavit spínač ochranného krytu
Æ Zkontrolujte funkci spínače ochranného krytu (pos. 7 na obr. 4.4 - 9, strana 190).
Æ Nastavte, pokud to bude potřebné, spínač ochranného krytu (viz servisní návod).
Šestihranná matice M5
Pérová podložka M5, DIN 7980
Podložka M5, DIN 125
Kabelové oko, kruhové
Kontaktní podložka
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
193
4.4.7.7 Instalace plechu pro ochranu proti zásahu "dole"
Automaty série HF- jsou expedovány pouze s
jedním
plechem pro ochranu proti zásahu "dole".
Pokud jsou automaty instalovány v lince, odpadají plechy pro ochranu proti zásahu u
bezprostředně sousedících výstupních a vstupních transportů.
VÝSTRAHA
Na vstupní straně
prvního
automatu a výstupní straně
posledního
automatu jedné linky
namontujte vždy plech pro ochranu proti zásahu "dole" (číslo materiálu 03003432-01) pomocí
4imbus šroubů M4x12. Zamezíte tak nežádoucímu zásahu Vašeho personálu do vnitřku
automatu.
4

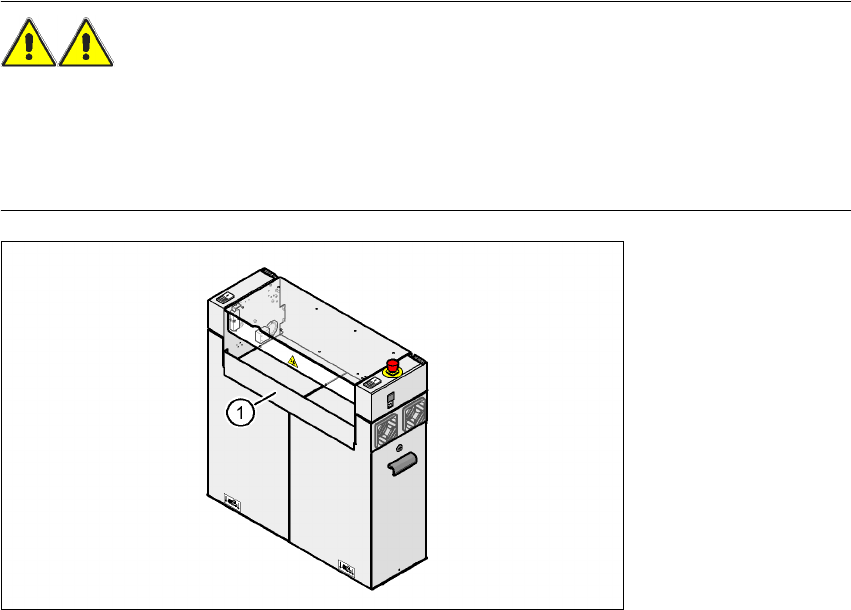

Obr. 4.4 - 11 Namontovat plech pro ochranu proti zásahu "dole" na výstupní stran
ě
desek
(1) Plech pro ochranu proti zásahu "dole", číslo materiálu 03003432-01
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
194
4.4.8 Instalace jednotky osy na HF a HF/3
4.4.8.1 Jednotka osy HF (portály 1 a 3) - elektrické přípoje
4

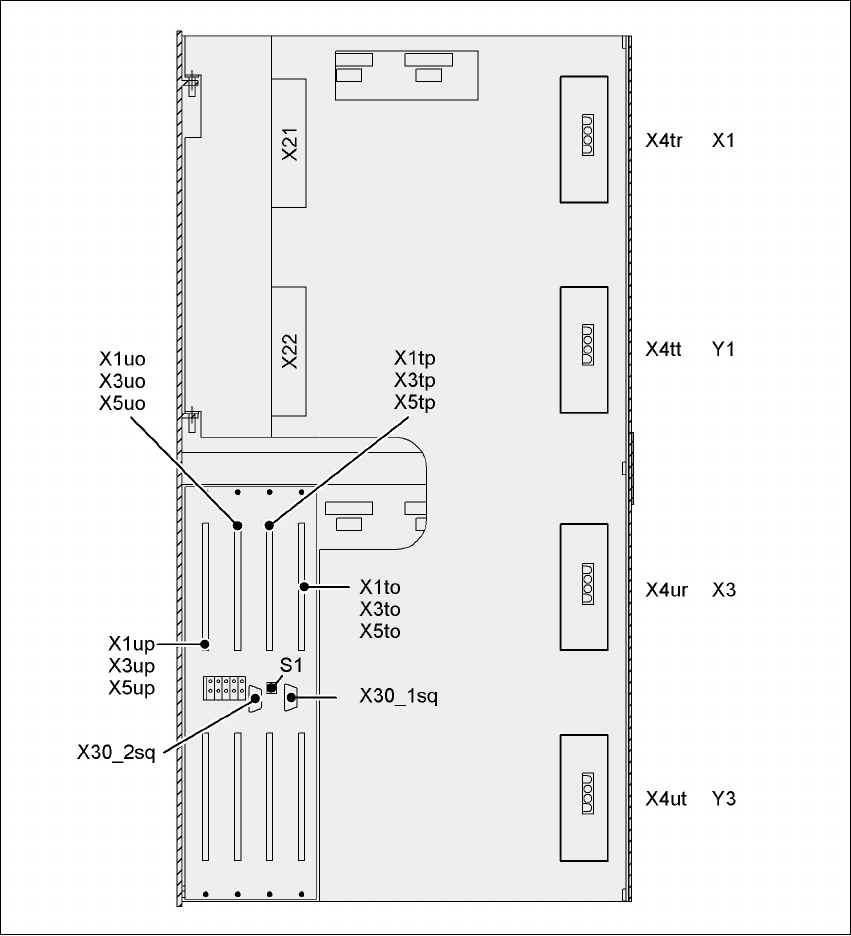

Obr. 4.4 - 12 Jednotka osy HF (portály 1 a 3), zadní strana - elektrické p
ř
ípoje
