4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
196
4.4.8.3 Jednotka osy HF/3 (portál 3) - elektrické přípoje
4

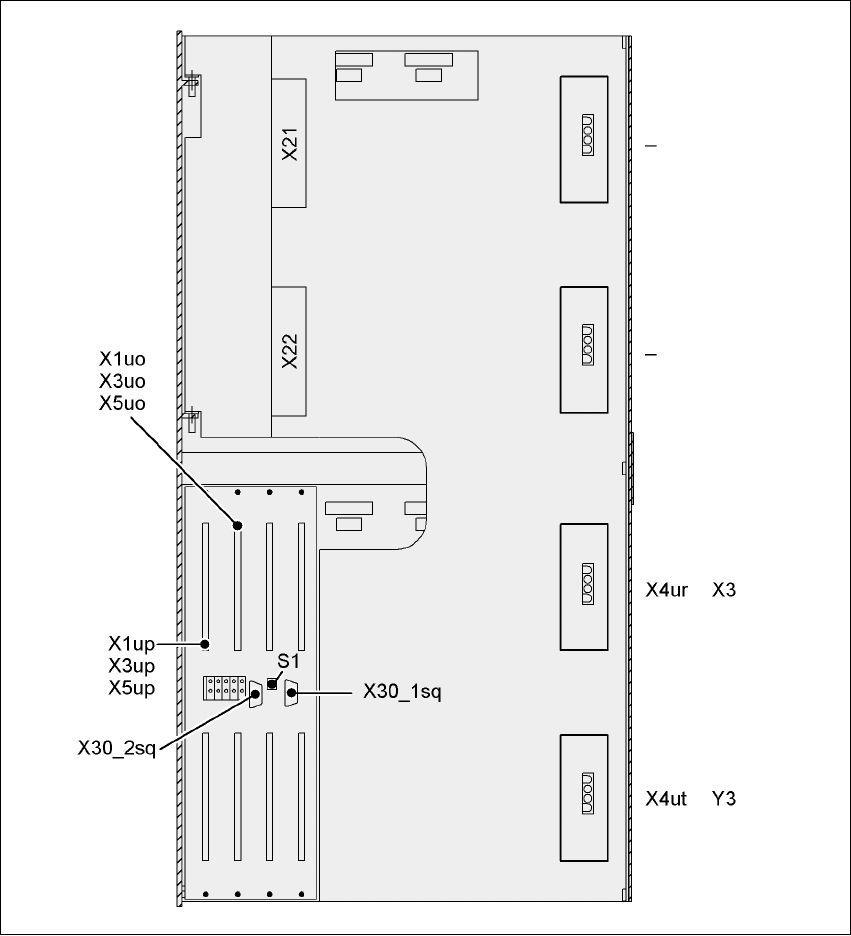

Obr. 4.4 - 13 Jednotka osy HF/3 (portál 3), zadní strana - elektrické p
ř
ípoje
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
197
4.4.8.4 Jednotka osy HF/3 (portál 3) - připojení konektoru
Æ Elektrické kabely připojte podle následujícího schématu:
4
4
4
Æ Zkontrolujte polohy spínače S1
1: ON
2: ON
Æ Pokračujte odstavcem 4.4.8.5 "Montáž jednotky osy", strana 198.
Jednotka osy HF/3
(portál 3)
Konektor
Připojovací kabel
Pokyn
Konektor Kabel
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Konektor zajistit třmenem
X22 X22
03009802
03009803
03009804
03009805
03009807
Konektor zajistit třmenem
X4ur X4ur 03009800 Konektor zacvaknout
X4ut X4ut 03009801 Konektor zacvaknout
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
Nasunout až na doraz
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
Nasunout až na doraz
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Pevně utáhnout
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
198
4.4.8.5 Montáž jednotky osy
Æ Zvedněte opatrně jednotku osy na kolejničky na montážní sadě.
Æ Dejte pozor na to, abyste neskřípli žádný kabel.
Æ Zasuňte jednotku osy do montážní sady na doraz.
Æ Zajistěte jednotku osy pomocí imbusových šroubů.
Æ Nasaďte makrolonový kryt.
Æ Připevněte zemnící kabel ke dveřím (pos. 2 na obr. 4.4 - 8, strana 188) tak, jak je to
zobrazeno na obr. 4.4 - 10
na straně 192.
Æ Zablokujte dveře.
4.4.8.6 Montáž bočních plechů
Æ Připevněte zemnící kabel ke každému bočnímu plechu (pos. 6 na obr. 4.4 - 8, strana 188)
tak, jak je to zobrazeno na obr. 4.4 - 10
strana 192.
Æ Připevněte boční plech vždy pomocí 6 imbus šroubů k rámu stroje.
POKYN
Pokud je vstupní transport demontován, pokračujte odstavcem 4.4.9
" Montáž vstupního
transportu" na straně 199.
Pokud je vstupní transport namontován, pokračujte s montážními pracemi podle odstavce 4.4.13
"Montáž hlavního ukazatele poruch" na straně 214.
