4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série 4.4 Instalace au tomatu Verze softwar e SR.50x.xx Vydání 01/2006 CZ 202 Æ Odstra ň te oba bo č ní pl echy (pos . 6 na obr . 4.4 - 15 ). POZOR 4 Nevyšroub …
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
201
4.4.10 Montáž montážní sady na vstupní straně desek
4.4.10.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Klíče stroje
4.4.10.2 Montáž
4

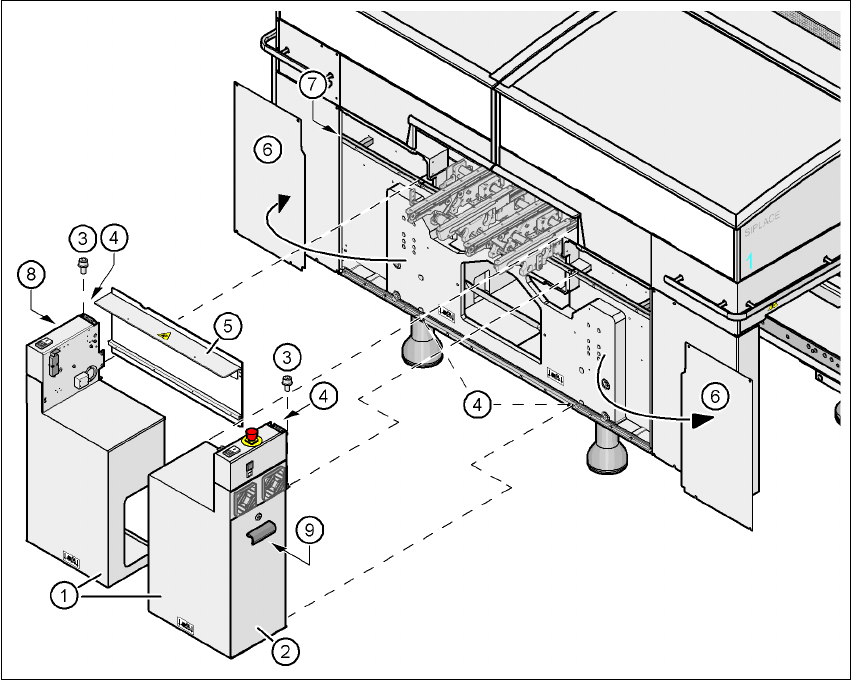

Obr. 4.4 - 15 Montáž montážní sady na vstupní stran
ě
desek
(1) Montážní sada, demontována
(2) Dveře
(3) Imbusové šrouby DIN 912, M6x16 a podložky
(4) Zemnící přípoj
(5) Kryt transportu
(6) Boční plech, demontovaný
(7) Zásuvná lišta
(8) Počítačová jednotka
(9) Jednotka osy (HF/3)
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
202
Æ Odstraňte oba boční plechy (pos. 6 na obr. 4.4 - 15).
POZOR 4
Nevyšroubujte hned úplně tři spodní šrouby, ale pouze je uvolněte, aby boční plech nespadl.
Æ Uvolněte z bočního plechu zemnící kabel.
Æ Odstraňte oboje dveře (pos. 2 na obr. 4.4 - 15) z montážní sady (pos. 1).
POKYN: 4
Pro vyloučení poškození doporučujeme, aby při montáži montážní sady pomáhala druhá
osoba.
Æ Odstavte počítačovou jednotku (pos. 8 na obr. 4.4 - 15) a jednotku os (pos. 9 na obr. 4.4 - 15)
bočně na automat, abyste měli dost místa pro montáž montážní sady (pos. 1 na obr. 4.4 - 15
).
Æ Dbejte přitom na to, aby se kabely k počítačové jednotce a jednotce os nenapínaly.
Æ Zvedněte polovinu montážní sady (pos. 1 na obr. 4.4 - 15) na rám stroje a nastavte ji tak, aby
dolehl montážní úhelník na montážní lištu (pos. 7 na obr. 4.4 - 15
).
POZOR 4
Dejte pozor na to, aby montážní sada nekolidovala s šestihranným hřídelem transportu
desek a neohnula se přitom.
Æ Připevněte tuto polovinu montážní sady pomocí 2 imbusových šroubů M6x16 a příslušných
podložek (pos. 3 na obr. 4.4 - 15
).
Æ
P
ř
ed
montáží druhé poloviny montážní sady namontujte kryt transportu (pos. 5 na obr. 4.4 -
15). Přitom postupujte následovně:
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
203
4

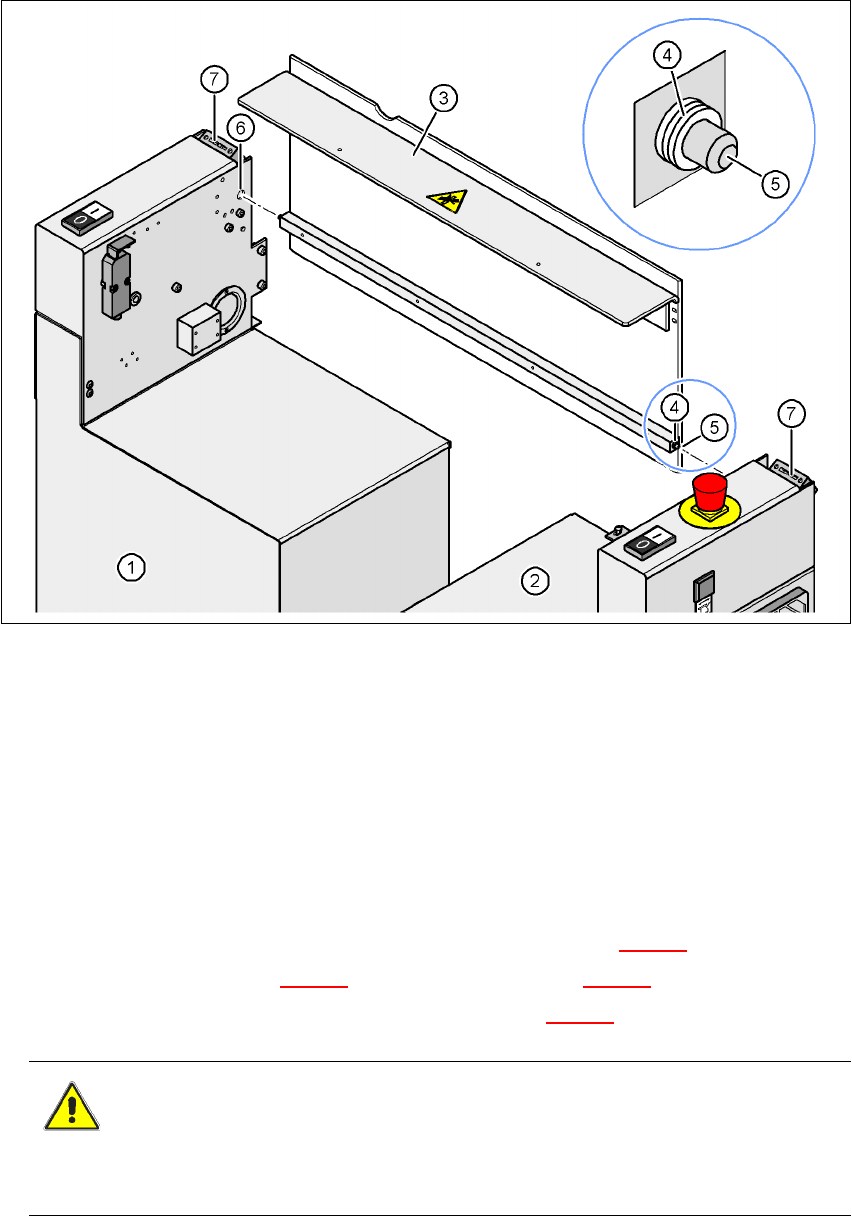

Obr. 4.4 - 16 Montáž krytu transportu a druhé poloviny montážní sady
(1) Již namontovaná polovina montážní sady
(2) Druhá polovina montážní sady, která má být namontována
(3) Kryt transportu
(4) Na obou stranách použít vždy 3 bíle plastikové podložky
(5) Trn krytu transportu
(6) Otvor
(7) Spínač ochranného krytu
4
Æ Nasuňte vždy 3 bílé podložky z plástu na oba trny (pos. 5 na obr. 4.4 - 16).
Æ Zasuňte trn (pos. 5 na obr. 4.4 - 16) do otvoru (pos. 6 na obr. 4.4 - 16).
Æ Zvedněte druhou polovinu montážní sady (pos. 2 na obr. 4.4 - 16) na rám stroje.
POZOR 4
Dejte pozor na to, aby tato polovina montážní sady nekolidovala se šestihrannou hřídelí
transportu desek a aby se šestihranná hřídel neohnula.
