4.4.10.7 Instalace plechu pro ochranu proti zásahu "dole"
Automaty série HF- jsou expedovány pouze s
jedním
plechem pro ochranu proti zásahu "dole".
Pokud jsou automaty instalovány v lince, odpadají plechy pro ochranu proti zásahu u
bezprostředně sousedících výstupních a vstupních transportů.
VÝSTRAHA
Na vstupní straně
prvního
automatu a výstupní straně
posledního
automatu jedné linky
namontujte vždy plech pro ochranu proti zásahu "dole" (číslo materiálu 03003432-01) pomocí
4 imbus šroubů M4x12. Zamezíte tak nežádoucímu zásahu Vašeho personálu do vnitřku
automatu.
4

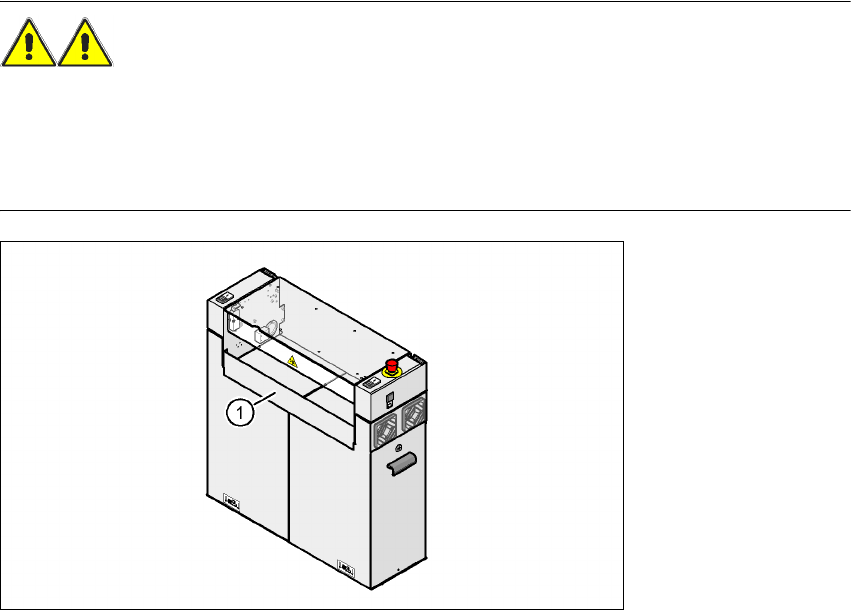

Obr. 4.4 - 18 Namontovat plech pro ochranu proti zásahu "dole" na vstupní stran
ě
desek
(1) Plech pro ochranu proti zásahu "dole", číslo materiálu 03003432-01
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
207
4.4.11 Instalace počítačové jednotky na HF a HF/3
4.4.11.1 Počítačová jednotka - elektrické přípoje
4

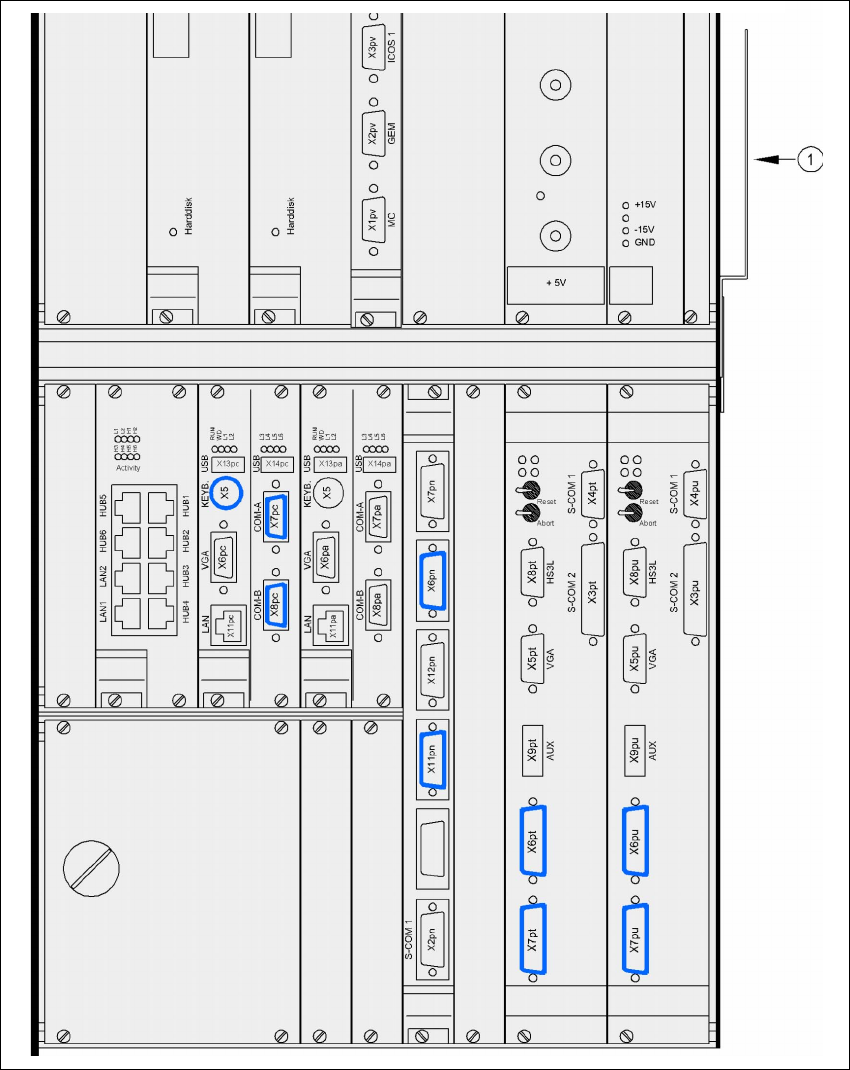

Obr. 4.4 - 19 Po
č
íta
č
ová jednotka, p
ř
ipojit
č
elní konektor
(1) Plech vedení kabelu
Kamera 2/4 Kamera 1/3
Kamera 2/4 Kamera 1/3
CAN-Bus 2 CAN-Bus 2 CAN-Bus 1 CAN-Bus 1
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
208
4
Obr. 4.4 - 20 Po
č
íta
č
ová jednotka, p
ř
ipojit zadní konektor
(1) Plech vedení kabelu
