Návod k obs luze SIPLACE HF-s érie 4 Inst alace a uvedení do pro vozu Verze sof tware SR.50x.xx Vydání 01/2006 CZ 4. 4 Instalace automatu 209 4.4.1 1.2 Po č íta č ová jednotka HF - p ř ipojení konektoru Æ Elek trické kab…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
208
4

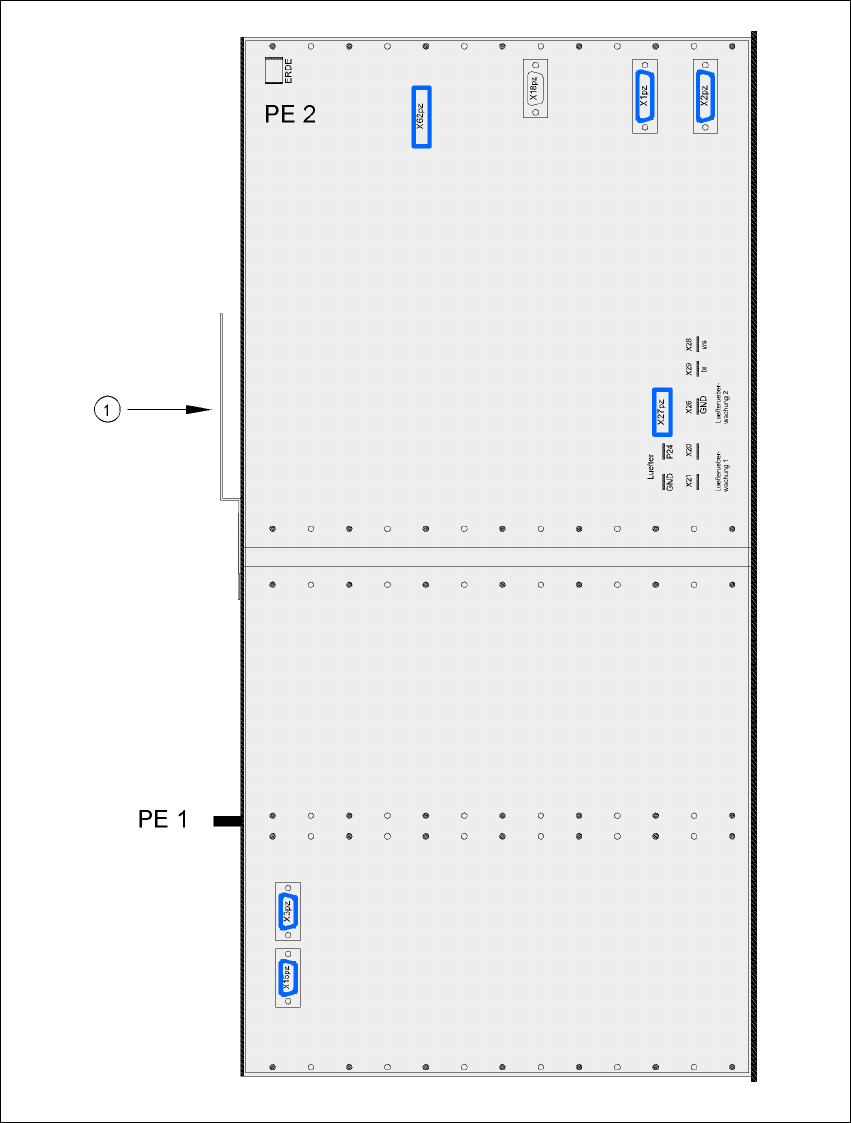

Obr. 4.4 - 20 Po
č
íta
č
ová jednotka, p
ř
ipojit zadní konektor
(1) Plech vedení kabelu
Návod k obsluze SIPLACE HF-série 4 Instalace a uvedení do provozu
Verze software SR.50x.xx Vydání 01/2006 CZ 4.4 Instalace automatu
209
4.4.11.2 Počítačová jednotka HF - připojení konektoru
Æ Elektrické kabely připojte podle následujícího schématu:
4
4
4
Počítačová jednotka,
čelní strana
(obr. 4.4 - 19)
Konektor
Připojovací kabel
PokynKonektor Kabel
X5pc X5pc 03002958 + 03002559 Nasunout až na doraz
X7pc X7pc 03002967 Zajistit pomocí šroubů
X8pc X8pc 03002970 Zajistit pomocí šroubů
X6pn X6pn 03010051 Zajistit pomocí šroubů
X11pn X11pn 03010059 Zajistit pomocí šroubů
X6pt X6pt 03002507 W1+W2 Zajistit pomocí šroubů
X7pt X7pt 03003438 W1+W2 Zajistit pomocí šroubů
X6pu X6pu 03002508 W1+W2 Zajistit pomocí šroubů
X7pu X7pu 03003435 W1+W2 Zajistit pomocí šroubů
Počítačová jednotka,
zadní strana
(obr. 4.4 - 20
)
Konektor
Připojovací kabel
PokynKonektor Kabel
X15pz X15pz 03003434 Připevnit pomocí šroubů
X3pz X3pz 03004063 Připevnit pomocí šroubů
PE1
Kabelový
kroužek
Zemnící kabel
Připevnit podle obr. 4.4 - 17
,
strana 205
X27pz X27pz 03003437 W1-W2 Nasunout až na doraz
X2pz X2pz 03002966 W1-W5 Připevnit pomocí šroubů
X1pz X1pz 03002969 W1-W5 Připevnit pomocí šroubů
X62pz X62pz 03002488 Zaklapnout
PE2
Kabelové
oko
Zemnící kabel Nasunout až na doraz
P24 / GND X1 Ventilátor v montážní sadě Nasunout až na doraz
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF-série
4.4 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
210
4.4.11.3 Počítačová jednotka HF/3 - připojení konektoru
Æ Elektrické kabely připojte podle následujícího schématu:
4
4
4
Počítačová jednotka,
čelní strana
(obr. 4.4 - 19)
Konektor
Připojovací kabel
PokynKonektor Kabel
X5pc X5pc 03002958 + 03002559 Nasunout až na doraz
X7pc X7pc 03002967 Zajistit pomocí šroubů
X8pc X8pc 03002970 Zajistit pomocí šroubů
X6pn X6pn 03010051 Zajistit pomocí šroubů
X11pn X11pn 03010059 Zajistit pomocí šroubů
X6pt X6pt 03010607 W1+W2 Zajistit pomocí šroubů
X7pt X7pt 03010608 W1+W2 Zajistit pomocí šroubů
X6pu X6pu 03002508 W1+W2 Zajistit pomocí šroubů
X7pu X7pu 03003435 W1+W2 Zajistit pomocí šroubů
Počítačová jednotka,
zadní strana
(obr. 4.4 - 20
)
Konektor
Připojovací kabel
PokynKonektor Kabel
X15pz X15pz 03003434 Připevnit pomocí šroubů
X3pz X3pz 03004063 Připevnit pomocí šroubů
PE1
Kabelový
kroužek
Zemnící kabel
Připevnit podle obr. 4.4 - 17
,
strana 205
X27pz X27pz 03003437 W1-W2 Nasunout až na doraz
X2pz X2pz 03002966 W1-W5 Připevnit pomocí šroubů
X1pz X1pz 03002969 W1-W5 Připevnit pomocí šroubů
X62pz X62pz 03002488 Zaklapnout
PE2
Kabelové
oko
Zemnící kabel Nasunout až na doraz
P24 / GND X1 Ventilátor v montážní sadě Nasunout až na doraz
