Æ Vyšroubujte závěsné šrouby ze stolu vozíku součástek.
4

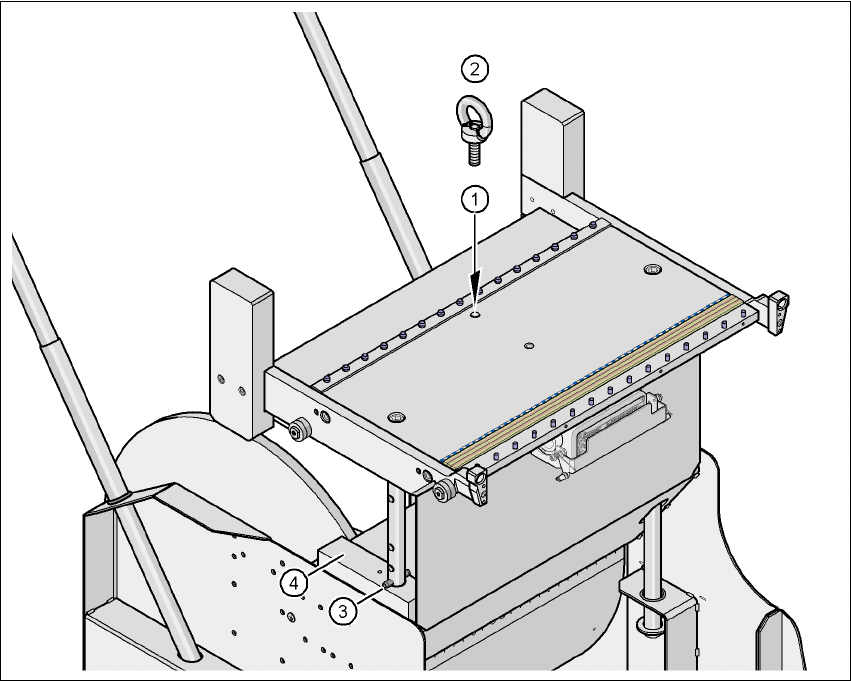

Obr. 4.5 - 2 Polohy záv
ě
sných a p
ř
írubových šroub
ů
(1) Vrtání M12 pro závěsné šrouby
(2) Závěsný šroub DIN 580 M12- ocel
(3) Spirálový pružný kolík, DIN 7343, 8x40 - ocel, 2 kusy
(4) Opěrná destička, 2 kusy
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.50x.xx Vydání 01/2006 CZ 5.1 Profily personálu
225
5 Úkoly na stroji
Tato kapitola obsahuje témata, která jsou třeba při každodenní práci na lince SIPLACE znát. Jsou
zde rady, jak můžete již předběžně učinit nezbytná opatření k tomu, aby bylo možné minimalizovat
prostoje stroje, takže je při výrobě dosaženo co možná nejvyšší efektivity linky SIPLACE.
Z tohoto důvodu jsou v této kapitole popsány úkoly obsluhy a seřizovače v takzvaném obslužném
popř. seřizovacím profilu.
5.1 Profily personálu
5.1.1 Obsluha
5.1.1.1 Úkoly obsluhy
Obslužný personál by měl zpravidla navštěvovat kurs SIPLACE Operation-Training nebo být
zaučen zaškoleným personálem.
Na obsluhující personál by měly být přeneseny následující úkoly:
– Kontrola přiřazení součástek k podavačům
→ K tomu by měla probíhat vícekrát denně, nejlépe na začátku směny, kontrola výstroje, aby
bylo zajištěno, že jsou naplněny správné součástky.
– Zásobování podavačů dostatečným počtem součástek
–Včasné doplňování součástek popř. včasné splétání pásů
– Kontrola správnosti polohy vyzvedávání součástek (viz obr. 5.6 - 1
)
– Kontrola toku materiálu - desek plošných spojů jak ve vstupním tak i ve výstupním pásu
– Kontrola kvality osazování
– Namátková kontrola desek plošných spojů před letovací pecí
– Dodržování předpisů EGB
–Zabraňování závadám (viz odstavec 5.6
, strana 237)
– Sledování poruchových hlášení na stanici, a pokud je to nutné, předávání informací
seřizovačům
–Provádění údržbářských prací, které jsou specifikovány v návodu k údržbě.
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.1 Profily personálu Verze software SR.50x.xx Vydání 01/2006 CZ
226
5.1.1.2 Vybavení nástroji pro obsluhu
Všichni obsluhující pracovníci by měli být vybaveni dále uvedenými nástroji. Doporučujeme
umístit nástroje do vhodného obalu, aby se zabránilo zraněním při vyjímání (např. pinzetami).
Každý pracovník obsluhy stroje potřebuje:
– Sada operátora (číslo výrobku 00349303-xx)
–Pinzeta SMD
–Štětec s krátkým vlasem pro čištění stolu součástek
– Sada malých šroubováků a křížových šroubováků
–Nůžky k naplétání pásů (nepoužívat žádné běžné nebo stranové nůžky)
–Kleště pro splétání pásů (číslo výrobku 02102987-xx)
– Materiál pro splétání:
– Splétací plechy (4.000 kusů), č.výrobku 00318671-xx
– SMD spojovač pásů 4,3 mm (4.000 kusů), č.výrobku. 00356343-xx)
– SMD spojovač pásů 16 mm (1.000 kusů), č.výrobku. 00356344-xx)
– Pryžovou tužku nebo tužku ze skelné vaty k čištění značek
– Vodovzdorné tužky k označování stop
– Vysavač
5.1.2 Seřizovač
Seřizovací personál by měl zpravidla absolvovat základní kurs SIPLACE a měl by být pověřen
následujícími úkoly:
– Partner pro komunikaci s obsluhujícím personálem
– Vedení provozního deníku stroje
– Kontrola a provádění údržby ve stanovených intervalech
– Kontrola pracoviště s ohledem na čistotu a bezpečnost
– Kontrola dodržování předpisů EGB
–Provádění kontrol jakosti
– Sledování chybových hlášení a jejich předávání dále
– Kontrola odstranění závady
–Včasná příprava veškerých materiálů pro výrobu zakázek jako například
– desky plošných spojů (DPS)
– materiál pro splétání
