5 Úkoly na stroji Návod k obsluze SIPLAC E HF-série 5.3 Provést kontrolní postup Verze software SR.50x.xx Vydání 01/2006 CZ 232 5.3.5 Použít zás uvné osy pro ve lké role pás ů Æ Pro ve lké rol e pásu nastavte osy za souv…
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.50x.xx Vydání 01/2006 CZ 5.3 Provést kontrolní postup
231
5
Obr. 5.3 - 2 D
ě
lící plechy v kontejneru pás
ů
(1) Vodící lišta pro dělící plechy
(2) Kontejner pásů
(3) Nádoba na pásové odpady
(4) Kluzné podložky pro role pásu
(5) Poloha dělícího plechu, pokud nejsou použity zasouvací osy
(6) Poloha dělícího plechu při použití zasouvací osy
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.3 Provést kontrolní postup Verze software SR.50x.xx Vydání 01/2006 CZ
232
5.3.5 Použít zásuvné osy pro velké role pásů
Æ Pro velké role pásu nastavte osy zasouvání do dělících plechů.
POKYN
Doporučujeme, abyste používali pro cívky pásů o průměru od 15" (381 mm) osy zasouvání, aby
byla zajištěna provozní spolehlivost podavačů.
5
Obr. 5.3 - 3 Zasunout zásuvné osy pro velké cívky
5
(1) Vozík součástek
(2) Poloha zasouvacích os
(3) Dělící plech
(4) Osa zasouvání (zvětšeno)
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.50x.xx Vydání 01/2006 CZ 5.4 Montáž podavačů
233
5.4 Montáž podavačů
5

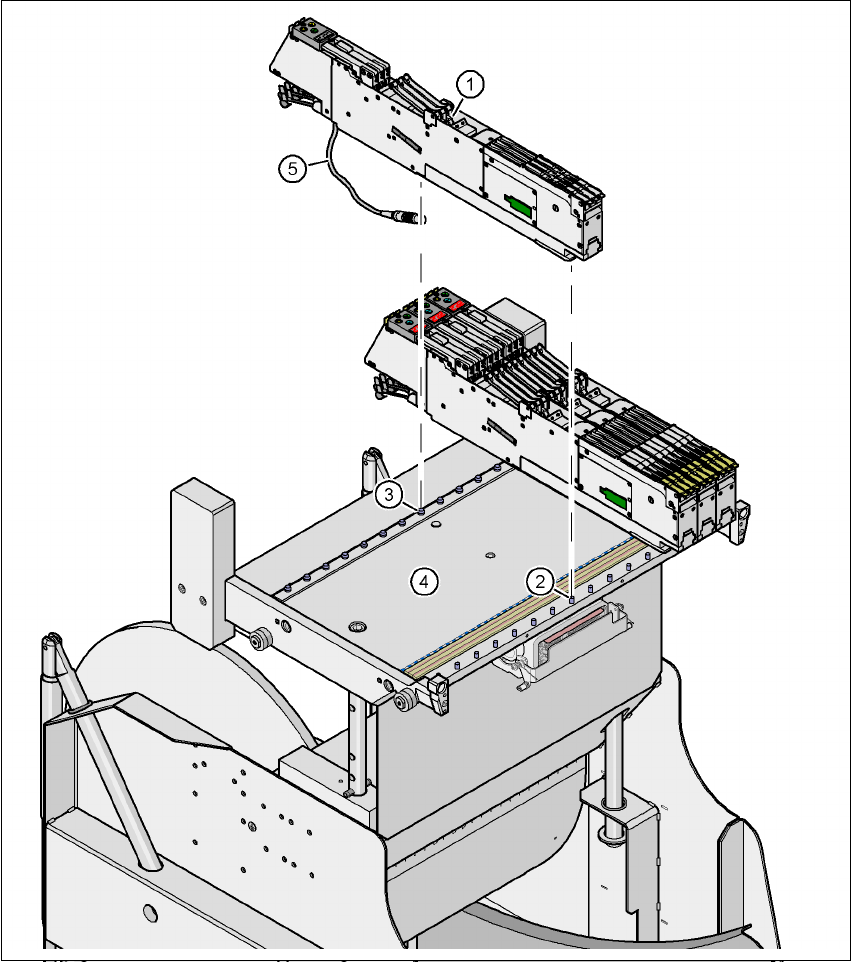

Obr. 5.4 - 1 St
ů
l konstruk
č
ních sou
č
ástek s 15-ti stanovišti pro S-podava
č
e
(1) S-podavač
(2) Polohovací čep
(3) Kulový vrchlík
(4) Stůl konstrukčních součástek
(5) Propojovací kabel S-podavače
