Návod k obs luze SIPLACE HF-s érie 5 Úkoly na stroji Verze software SR.50x.xx Vydání 01/2006 CZ 5.8 Montáž a demontáž vozíku KS (konst ruk č ních sou č ást ek) 241 Bezp e č nostní ko ncepce vým ě ny vozíku so u č ástek p…
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.8 Montáž a demontáž vozíku KS (konstrukčních součástek) Verze software SR.50x.xx Vydání 01/2006 CZ
240
5.8 Montáž a demontáž vozíku KS (konstrukčních
součástek)
5.8.1 Bezpečnostní pokyny pro montáž a demontáž vozíků KS
VÝSTRAHA
Z bezpečnostních důvodů (nebezpečí zmáčknutí) smí provádět montáž nebo demontáž vozíku
součástek vždy pouze jedna osoba.
5

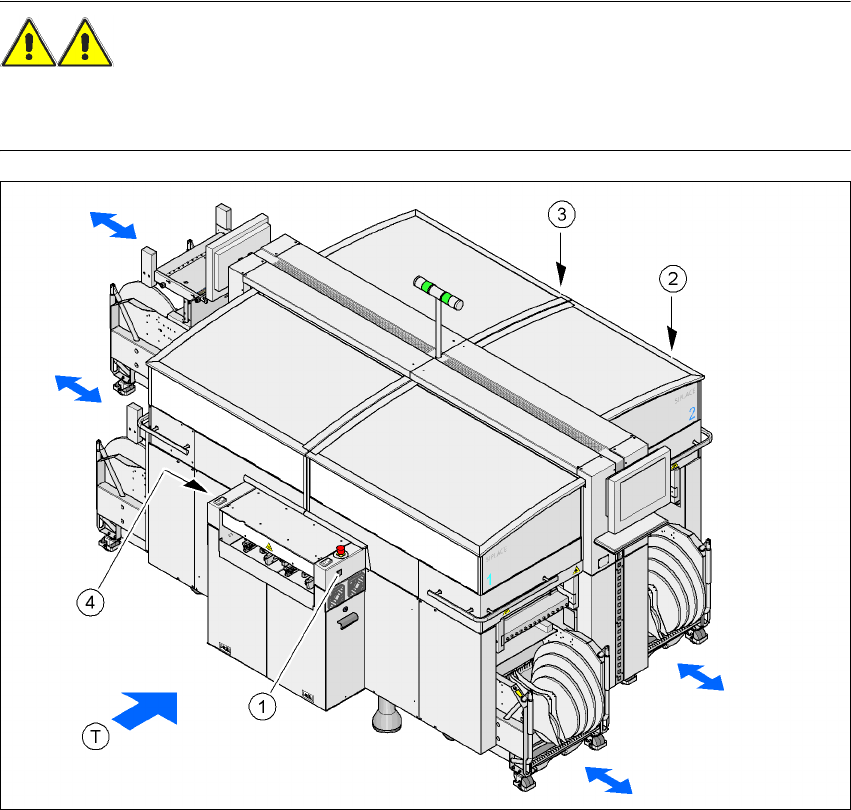

Obr. 5.8 - 1 Bezpe
č
nostní pokyny pro montáž a demontáž vozík
ů
KS
(1) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 1
(2) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 2
(3) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 3
(4) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 4
(T) Směr transportu desek
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.50x.xx Vydání 01/2006 CZ 5.8 Montáž a demontáž vozíku KS (konstrukčních součástek)
241
Bezpečnostní koncepce výměny vozíku součástek předpokládá, že obsluhující stlačí tlačítko
(pos. 1, 2, 3 nebo 4 na obr. 5.8 - 1
) na vstupní nebo výstupní straně automatu, aby se vozík
součástek připojil nebo odpojil. Tak je zajištěno, že obsluha stojí vždy během montáži nebo
demontáži bočně na automatu. Mimoto je možné připojení vozíku součástek pouze při
uzavřených ochranných krytech.
5.8.2 Demontáž vozíku KS
Æ Klikněte v menu ZÁKLADNÍ NÁHLED (GRUNDANSICHT) na ikonu ZASTAVIT
ZPRACOVÁNÍ (BEARBEITEN ANHALTEN).
Právě zpracovávaná deska bude dokončena. Potom budou aktivovány ikony jednotlivých
menu. 5
Æ Klikněte na požadovanou ikonu JEDNOTLIVÉ FUNKCE PORTÁL (EINZELFUNKTIONEN
PORTAL).
Æ Vyberte FUNKCE PORTÁLU (PORTALFUNKTIONEN).
Æ V tomto menu klikněte na tlačítko NAJET DO VYSTROJOVACÍ POLOHY (RÜSTPOSITION
ANFAHREN).
Všechny osazovací hlavy najedou nad transport desek, takže nemohou být při výměně
vozíku součástek poškozeny. 5
Æ Přidržte odpovídající tlačítko na vstupní nebo výstupní straně automatu (pos. 1, 2, 3 nebo 4
na obr. 5.8 - 1
) stlačené tak dlouho, až se vozík součástek připojí.
Æ Oba úchyty natočte nahoru (pos. 1 na obr. 5.8 - 2).
5

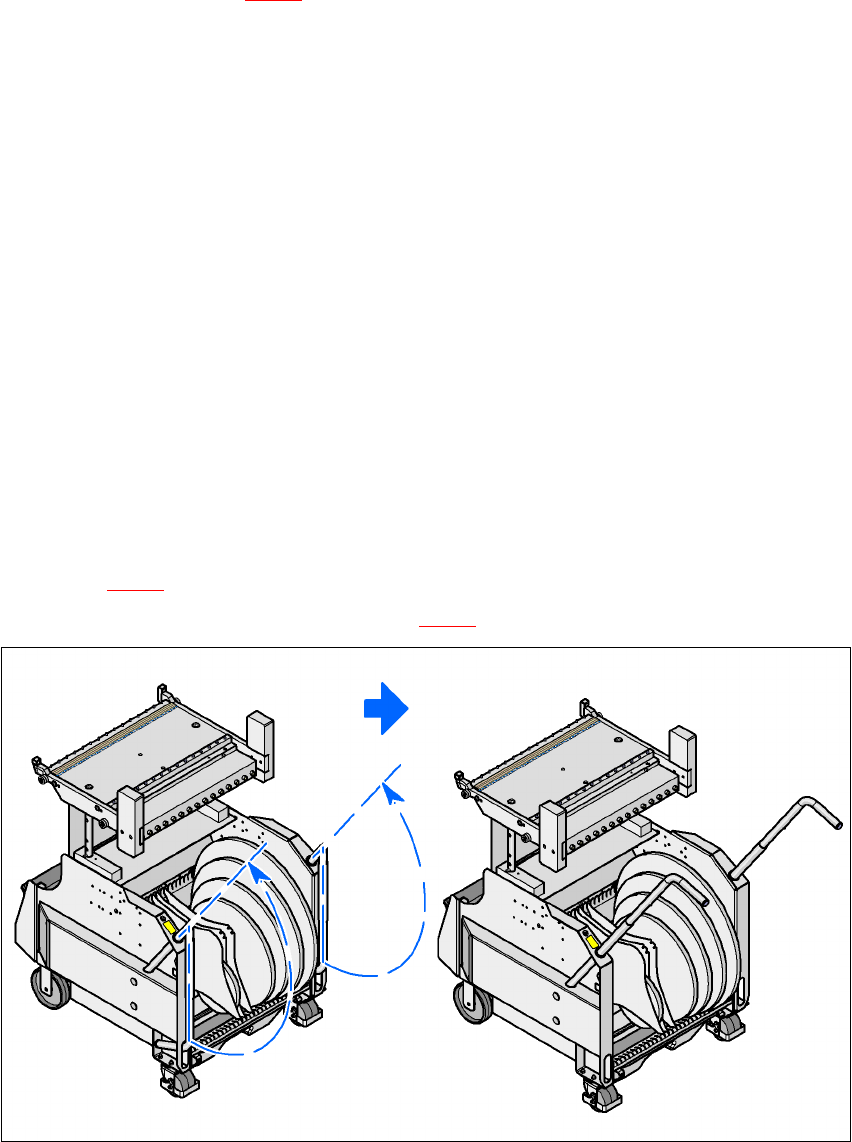

Obr. 5.8 - 2 Nato
č
it nahoru úchyty vozíku sou
č
ástek pro posouvání
Æ Vytáhněte vozík součástek z automatu oběma rukama za úchyty.
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.8 Montáž a demontáž vozíku KS (konstrukčních součástek) Verze software SR.50x.xx Vydání 01/2006 CZ
242
5.8.3 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
5.8.4 Montáž vozíku KS
POKYN
Dříve než připojíte vozík součástek, zkrat'te pásy na předním konci S-podavače na asi 3 cm.
POZOR
Zkontrolujte, zda se osazovací hlava nachází mimo pojezdovou oblast vozíku součástek.
Æ Zasuňte vozík součástek opatrně až na doraz do automatu.
POKYN
Uzavřete ochranné kryty, protože připojení je možné pouze při uzavřených ochranných krytech.
Æ Přidržte odpovídající tlačítko na vstupní nebo výstupní straně automatu (pos. 1, 2, 3 nebo 4
na obr. 5.8 - 1
) stlačené tak dlouho, až se vozík součástek úplně připojí.
