5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.8 Montáž a demontáž vozíku KS (konstrukčních součástek) Verze software SR.50x.xx Vydání 01/2006 CZ
242
5.8.3 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
5.8.4 Montáž vozíku KS
POKYN
Dříve než připojíte vozík součástek, zkrat'te pásy na předním konci S-podavače na asi 3 cm.
POZOR
Zkontrolujte, zda se osazovací hlava nachází mimo pojezdovou oblast vozíku součástek.
Æ Zasuňte vozík součástek opatrně až na doraz do automatu.
POKYN
Uzavřete ochranné kryty, protože připojení je možné pouze při uzavřených ochranných krytech.
Æ Přidržte odpovídající tlačítko na vstupní nebo výstupní straně automatu (pos. 1, 2, 3 nebo 4
na obr. 5.8 - 1
) stlačené tak dlouho, až se vozík součástek úplně připojí.
Návod k obsluze SIPLACE HF-série 5 Úkoly na stroji
Verze software SR.50x.xx Vydání 01/2006 CZ 5.8 Montáž a demontáž vozíku KS (konstrukčních součástek)
243
Æ Posuňte pouzdra (pos. 1 na obr. 5.8 - 2) na obou úchytech nahoru a natočte úchyty dolů
(pos. 2 na obr. 5.8 - 2
).
5

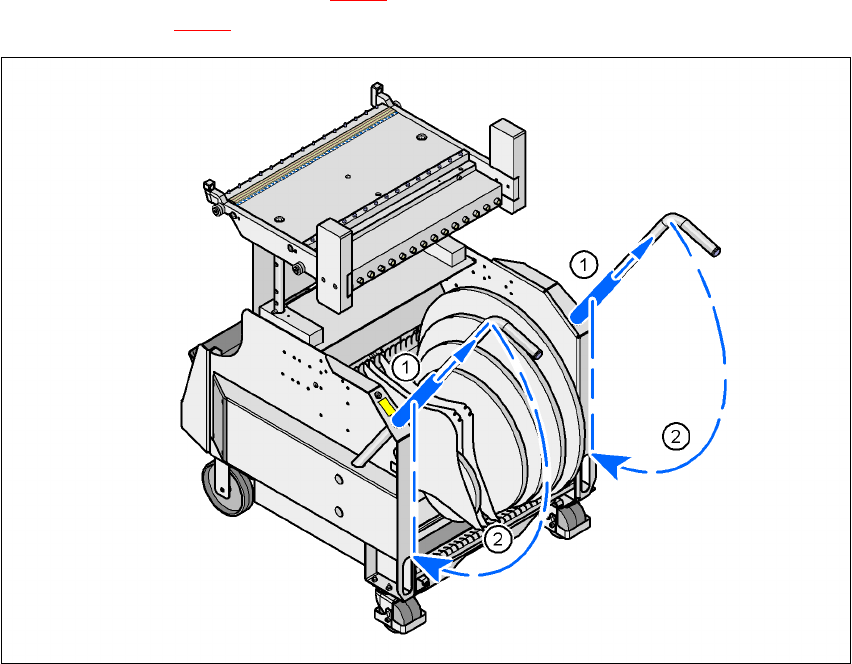

Obr. 5.8 - 3 Nato
č
it úchyty vozíku sou
č
ástek dol
ů
(1) Pouzdra posunout nahoru
(2) Úchyty sklopit dolů
5 Úkoly na stroji Návod k obsluze SIPLACE HF-série
5.9 Všímat si stavového světla provozních stavů Verze software SR.50x.xx Vydání 01/2006 CZ
244
5.9 Všímat si stavového světla provozních stavů
Stavové světlo signalizuje provozní stavy a chyby automatu.
5.9.1 Popis funkce
5

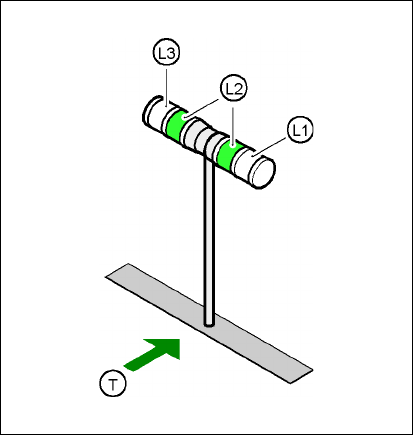

Obr. 5.9 - 1 Stavové sv
ě
tlo provozních stav
ů
L1 Signální žárovka hlášení poruch (bílá, vpravo)
L2 Signální žárovka provozu (zelená, obě žárovky zapojeny paralelně)
L3 Signální žárovka hlášení poruch (bílá, vlevo)
TSměr transportu desky
5.9.2 Obecné provozní stavy
–
Signální žárovka provozu (zelená) trvale svítí
Automat je v provozu
–
Signální žárovka provozu (zelená) bliká
Automat čeká na desku na vstupním pásu nebo čeká až bude volný výstupní pás.
–
Bliká pravá bílá poruchová žárovka L1
Na pravé straně automatu je jedna nebo více stop prázdných. Automat osazuje ještě
součástky, které jsou k dispozici.
