Návod k obs luze SIPLACE HF-s érie 6 Manipulace se sou č ástkami Verze sof tware SR.50x.xx Vydání 01/2006 CZ 6.2 Technická d ata S-podava čů 251 6.2. 3 Pod ava č pásu 3 x 8 mm S pro sou č ástky 0 201/040 2 6 Obr . 6.2 - …
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
250
6.2.2 Podavač pásu 3 x 8 mm S

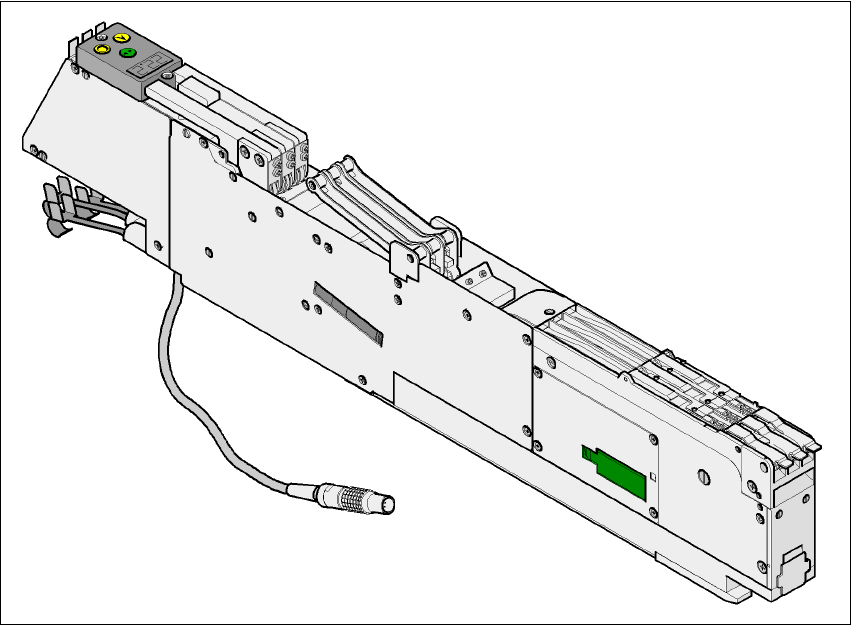

Obr. 6.2 - 2 Podava
č
pásu 3 x 8 mm S
Číslo výrobku 00141098-xx 6
Šířka 30,6 mm 6
Stop na podavač 3 6
Obsazené stanoviště podavačů 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4.000 - 10.000 kusů 6
Délka transportního kroku 2mm / 4mm 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.2 Technická data S-podavačů
251
6.2.3 Podavač pásu 3 x 8 mm S pro součástky 0201/0402
6

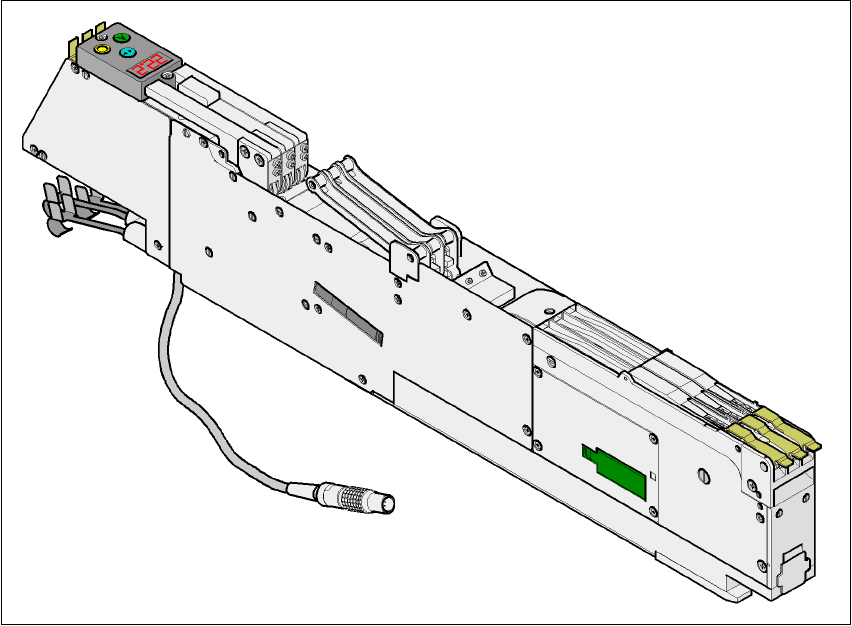

Obr. 6.2 - 3 Podava
č
pásu 3 x 8 mm S pro sou
č
ástky 0201/0402
6
Číslo výrobku 00141099-xx 6
Šířka 30,6 mm 6
Spektrum součástek 0201, 0402 6
Stop na podavač 3 6
Obsazené stanoviště podavačů 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 10.000 kusů 6
Délka transportního kroku 2mm / 4mm 6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
252
6.2.4 Podavač pásu 12/16 mm S
Obr. 6.2 - 4 Podava
č
pásu 12/16 mm S
Číslo výrobku 00141092-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4.000 kusů 6
Délka transportního kroku 4 mm až 24 mm v krocích po 4 mm 6
