6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
252
6.2.4 Podavač pásu 12/16 mm S

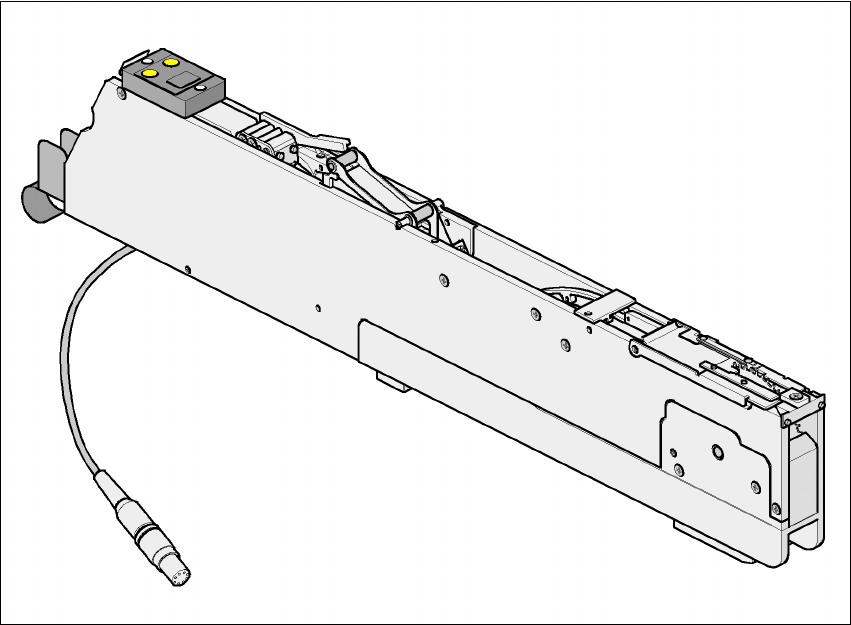

Obr. 6.2 - 4 Podava
č
pásu 12/16 mm S
Číslo výrobku 00141092-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4.000 kusů 6
Délka transportního kroku 4 mm až 24 mm v krocích po 4 mm 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.2 Technická data S-podavačů
253
6.2.5 Podavač pásu 12 mm S pro kondenzátory na bázi práškových kovů tvary C/D
6

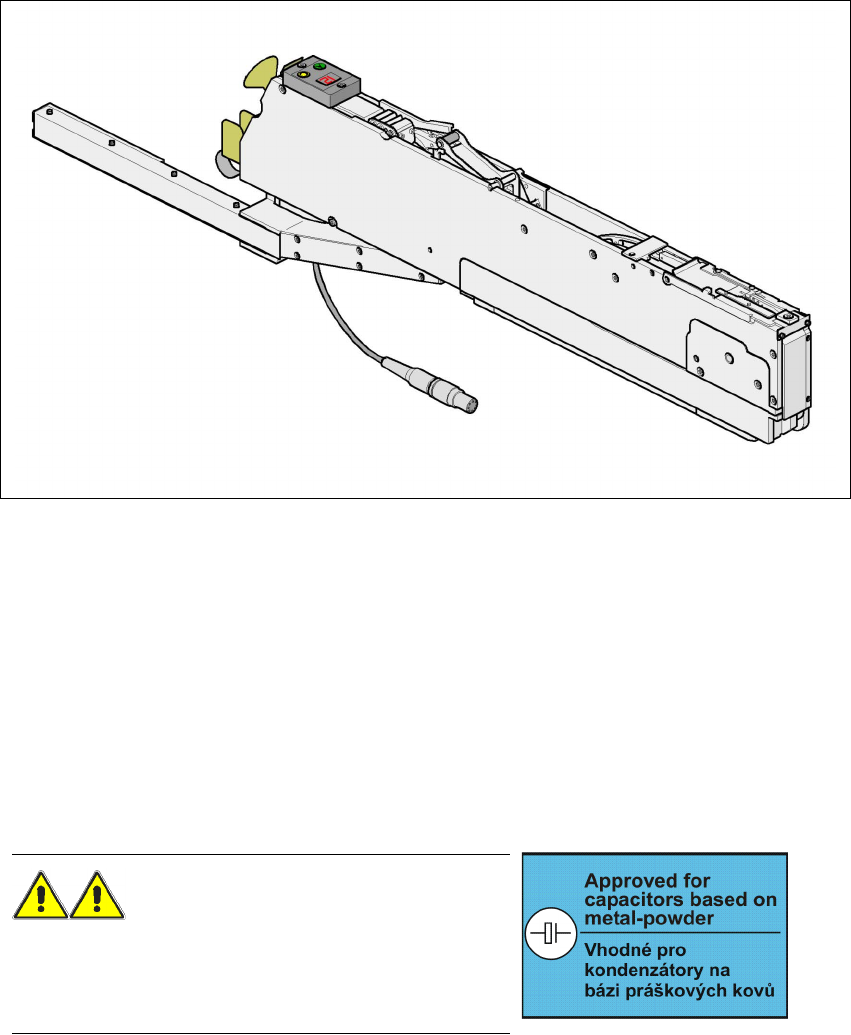

Obr. 6.2 - 5 Podava
č
pásu 12 mm S pro kondenzátory na bázi práškových kov
ů
tvary C/D
Číslo výrobku 00141118-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4.000 kusů 6
Maximální výška pásu 3,6 mm 6
Délka transportního kroku 4 mm až 24 mm v krocích po 4 mm 6
POKYN
U tohoto podavače je základna pásu v odebírací poloze výškově přestavitelná.
VÝSTRAHA
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou.
Nálepka na podavači (zvětšeno)
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
254
6.2.6 Podavač pásu 12 mm S pro kondenzátory na bázi práškových kovů tvaru E
6

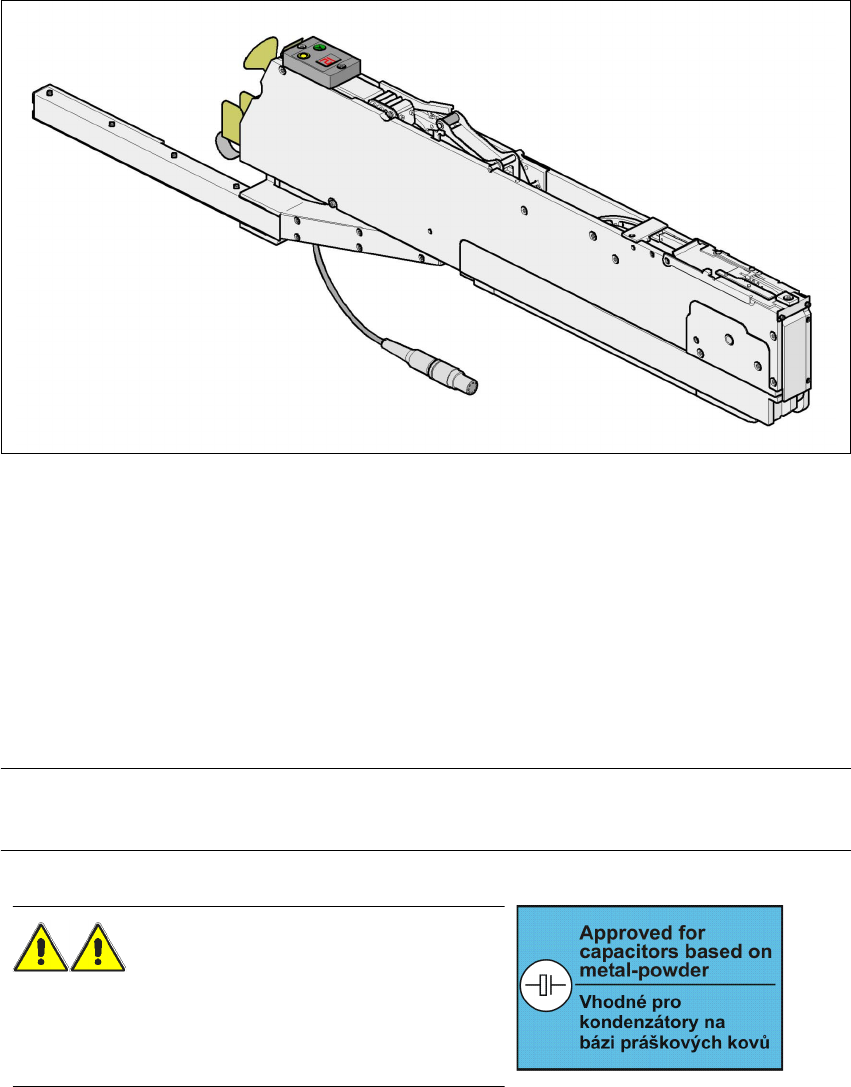

Obr. 6.2 - 6 Podava
č
pásu 12 mm S pro kondenzátory na bázi práškových kov
ů
tvaru E
Číslo výrobku 00141117-xx 6
Šířka 30,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 1 6
Maximální počet podavačů 4 x 15 6
Zásoba součástek u cívek 7" asi 4.000 kusů 6
Maximální výška pásu 3,6 mm 6
Délka transportního kroku 4 mm až 24 mm v krocích po 4 mm 6
VÝSTRAHA
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou.
Nálepka na podavači (zvětšeno)
