00193928-03 - 第256页
6 Manipulace se sou č ástkami Návod k obsluze SI PLACE HF-série 6.2 Technická da ta S-podava čů Verze software SR.50x.xx Vydání 01/2006 CZ 256 6.2.8 Podava č pásu 24/32 mm S DP pro hluboké kapsy Obr . 6.2 - 8 Po dava č p…
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.2 Technická data S-podavačů
255
6.2.7 Podavač pásu 24/32 mm S

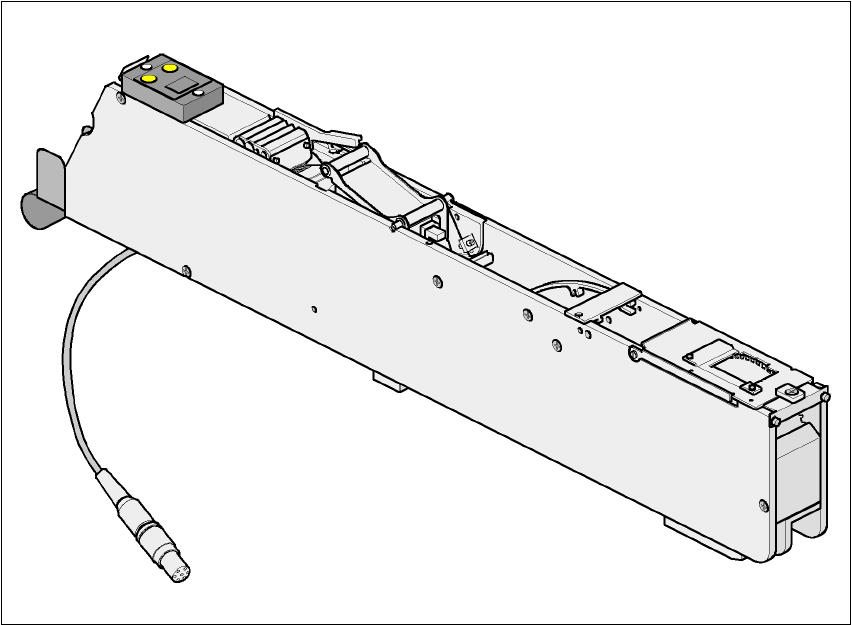

Obr. 6.2 - 7 Podava
č
pásu 24/32 mm S
Číslo výrobku 00141093-xx 6
Šířka 42,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 1,5 6
Maximální počet podavačů 4 x 10 6
Zásoba součástek u cívek 7" asi 2.000 kusů 6
Délka transportního kroku 4 mm až 40 mm v krocích po 4 mm 6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
256
6.2.8 Podavač pásu 24/32 mm S DP pro hluboké kapsy
Obr. 6.2 - 8 Podava
č
pásu 24/32 mm S DP pro hluboké kapsy
Číslo výrobku 00141193-xx 6
Šířka 42,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 1,5 6
Maximální počet podavačů 4 x 10 6
Výška pásu až 25 mm 6
Délka transportního kroku 4 mm až 40 mm v krocích po 4 mm 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.2 Technická data S-podavačů
257
6.2.9 Podavač pásu 44 mm S
Obr. 6.2 - 9 Podava
č
pásu 44 mm S
Číslo výrobku 00141094-xx 6
Šířka 54,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 2 6
Maximální počet podavačů 4 x 7 6
Zásoba součástek u cívek 7" asi 2.000 kusů 6
Délka transportního kroku 4 mm až 52 mm v krocích po 4 mm 6
