6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
260

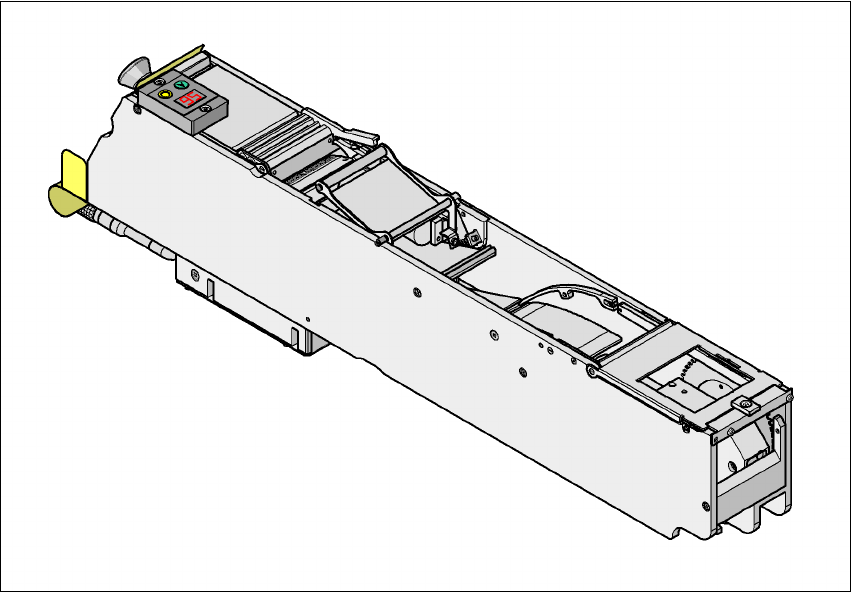

6.2.12 Podavač pásu 56 mm S DP pro hluboké kapsy
Obr. 6.2 - 12 Podava
č
pásu 56 mm S DP pro hluboké kapsy
Číslo výrobku 00141195-xx 6
Šířka 66,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 2,5 6
Maximální počet podavačů 4 x 6 6
Výška pásu až 25 mm 6
Délka transportního kroku 4 mm až 68 mm v krocích po 4 mm 6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.2 Technická data S-podavačů
261

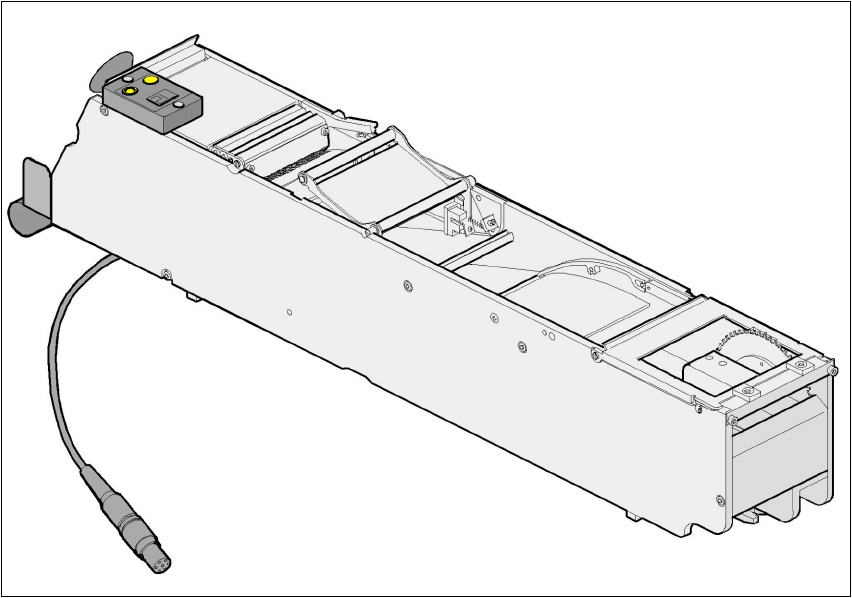

6.2.13 Podavač pásu 72 mm S
Obr. 6.2 - 13 Podava
č
pásu 72 mm S
Číslo výrobku 00141097-xx 6
Šířka 82,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 3 6
Maximální počet podavačů 4 x 5 6
Zásoba součástek u cívek 7" asi 2.000 kusů 6
Délka transportního kroku 4 mm až 80 mm v krocích po 4 mm 6
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
262
6.2.14 Podavač pásu 88 mm S
Obr. 6.2 - 14 Podava
č
pásu 88 mm S
Číslo výrobku 00141070-xx 6
Šířka 98,6 mm 6
Stop na podavač 1 6
Obsazené stanoviště podavačů 3,5 6
Maximální počet podavačů 4 x 4 6
Zásoba součástek u cívek 7" asi 2.000 kusů 6
Délka transportního kroku 4 mm až 96 mm v krocích po 4 mm 6
