6 Manipulace se sou č ástkami Návod k obsluze SI PLACE HF-série 6.2 Technická da ta S-podava čů Verze software SR.50x.xx Vydání 01/2006 CZ 270 pot ř ebné množ ství ta vidla j e rozprost ř eno do minim ální tlouš t'k…
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.2 Technická data S-podavačů
269
6.2.18.2 Výměna přidržovače
Æ Přidržovač (G na obr. 6.2 - 18) pevně uchopte. Stlačte tlačný element (F na obr. 6.2 - 18) dolů
a přidržovač vyndejte tak, že ho vytlačíte do strany.
6.2.18.3 Vstup dat
Definujte ploché zásobníky, podle popisu v provozním návodu SIPLACE Pro.
6.2.19 Dip-modul
6

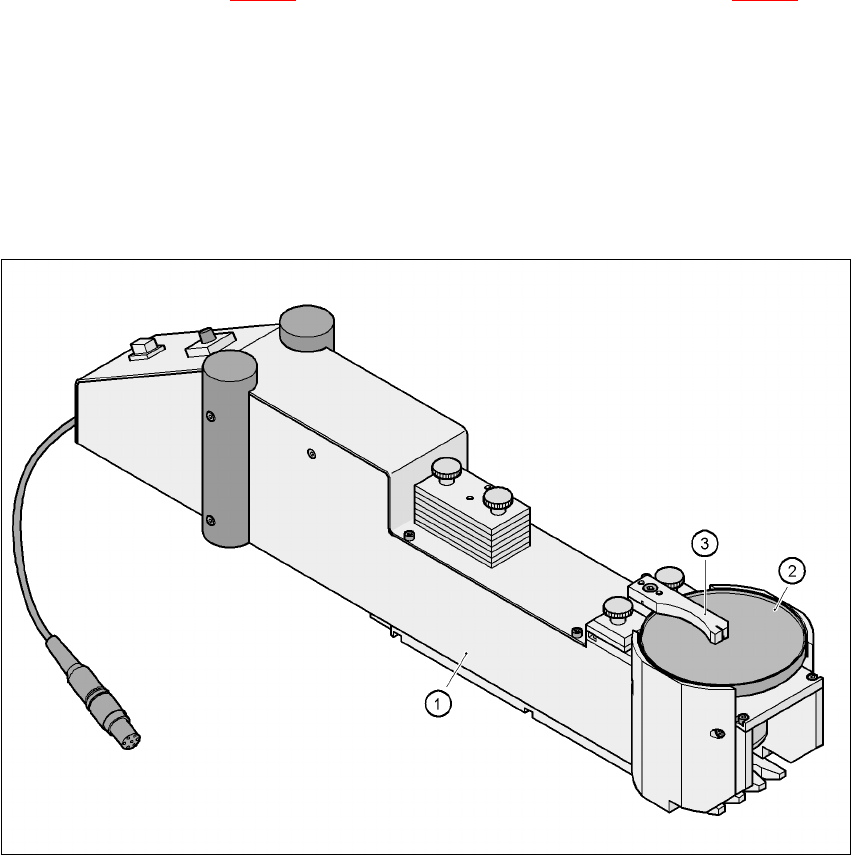

Obr. 6.2 - 19 Dip-modul
(1) Dip-modul
(2) Rotující talíř
(3) Stěrka
6.2.19.1 Princip smáčení Dip
Modul Dip (pos. 1) slouží ke smáčení součástek tavidlem nebo vodivým lepidlem. Nosičem tavidla
je rotující talíř (pos. 2), na kterém je vytvořen pomocí stěrky (pos.3) tenký film tavidla (např. 40
µm). Tento postup je vhodný zvláště pro vysokoviskózní tavidla (podobné medu). Pro proces
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.2 Technická data S-podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
270
potřebné množství tavidla je rozprostřeno do minimální tloušt'ky vrstvy, protože musí být smočeny
pouze spodní strany pájecích bodů (Bump).
Modul Dip je vhodný pro všechny osazovací hlavy. Je považován programem pro optimalizaci
výstroje za samostatný typ podavače. Počet použitých modulů Dip na jednotlivých stanovištích
není nijak omezen.
6.2.19.2 Technická data
Číslo výrobku 00117010-xx 6
Obsazená stanoviště 3 6
Velikost součástek Max. 36 x 36 mm²
závisí na typu osazovací hlavy 6
Nastavitelné tloušt'ky vrstev 25, 35, 45, 55, 65, 75 µm 6
Čas potřebný pro změnu tloušt'ky vrstvy je menší než 1 min. 6
Tolerance výšky mezery je ± 5 mm 6
Rychlost otáčení talíře je programovatelná v rozsahu 0 - 10 sec.
v krocích po 0,1 sec. 6
Čas součástky v modulu Dip je programovatelný v rozsahu 0 - 2 sec.
v krocích po 0,1 sec. 6
Tavidlo Vysoce viskozní tavidlo, vodivé lepidlo 6
6
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.3 Vozík součástek
271
6.3 Vozík součástek
Na automatech SIPLACE HF-série mohou být umístěny až čtyři vozíky součástek. Číslování
stanovišt' najdete na následujícím obrázku.
6

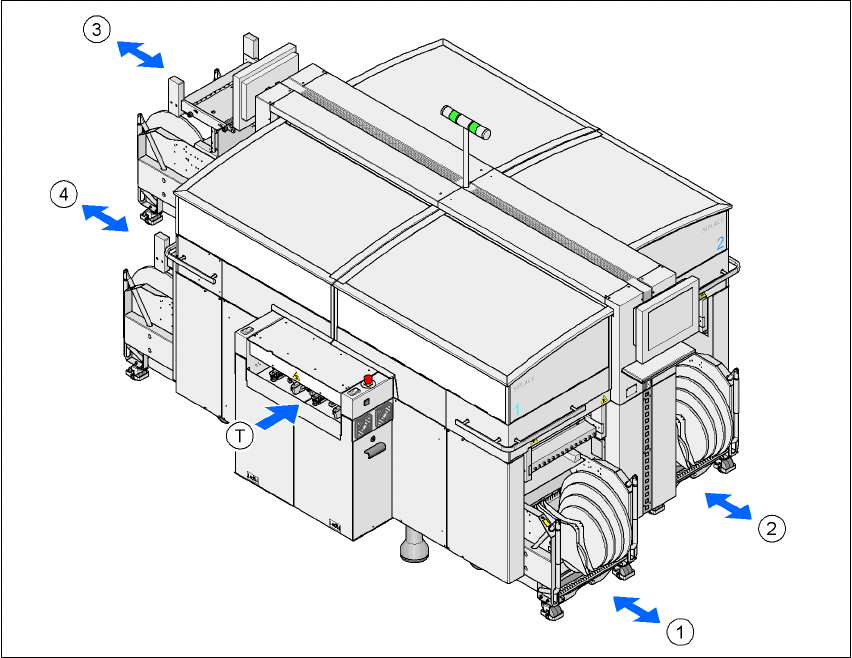

Obr. 6.3 - 1 Stanovišt
ě
stol
ů
sou
č
ástek
(1) Stanoviště 1
(2) Stanoviště 2
(3) Stanoviště 3
(4) Stanoviště 4
(T) Směr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podavači na externím
místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
