Návod k obs luze SIPLACE HF-s érie 6 Manipulace se sou č ástkami Verze sof tware SR.50x.xx Vydání 01/2006 CZ 6.3 Vozík s ou č ástek 273 Elektron ické s pína č e polohy signal izují, zda vozík s ou č ástek sprá vn ě dosed…
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.3 Vozík součástek Verze software SR.50x.xx Vydání 01/2006 CZ
272
POKYN:
Na externím místě pro vystrojování vozíku součástek potřebujete externí elektrické napájení (viz
odstavec 6.3.5, strana 278).

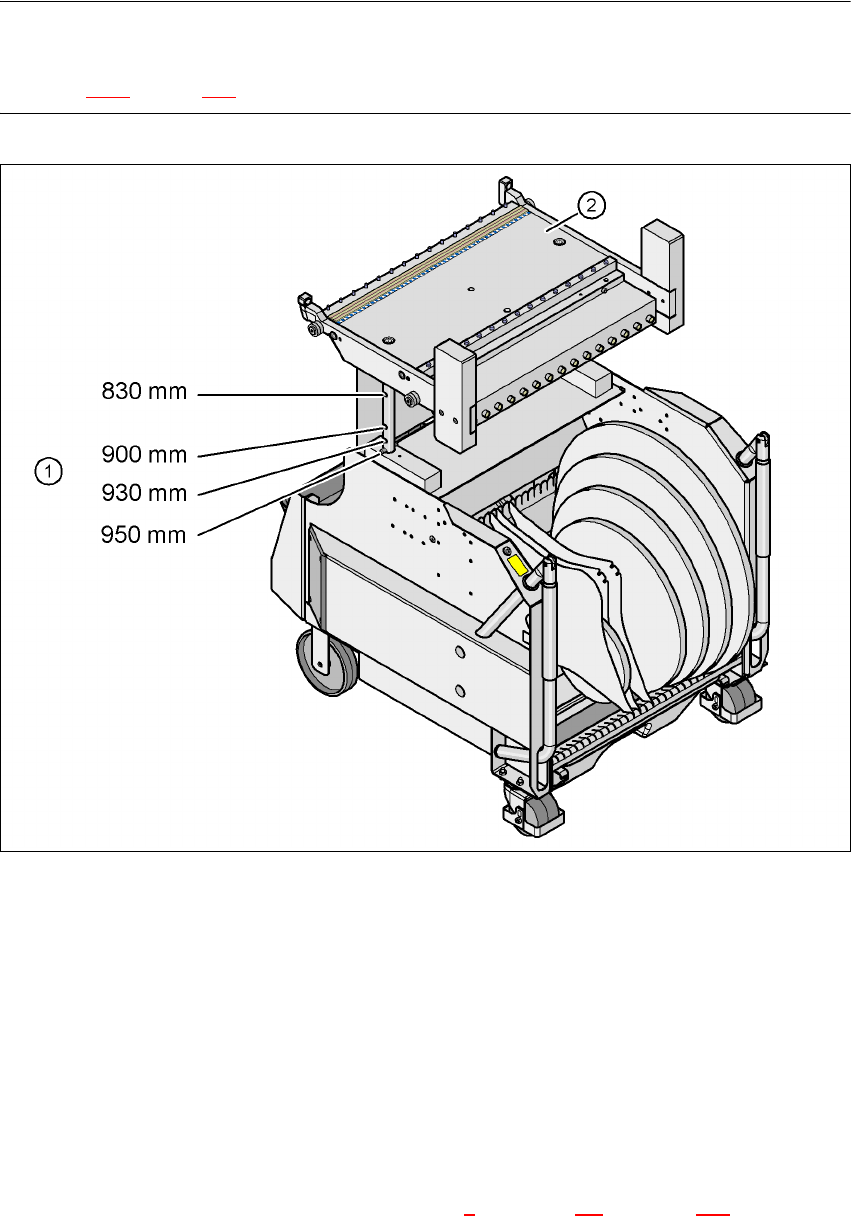

Obr. 6.3 - 2 Vozík sou
č
ástek s transportní výškou desek 950 mm
6
(1) Vrtání pro výšky transportu desek 830 - 950 mm ve vodících sloupcích
(2) Stůl vozíku součástek
Při designerském navrhování byl položen velký důraz na ergonomii a bezpečné ovládání:
– Vozíky mají lehký chod.
– Nemusí být připojeny žádné kabely navíc, které by napájely vozík elektrickou energií a
tlakovým vzduchem. To platí i pro komunikační rozhraní.
–Vozík součástek se připojuje resp. odpojuje pomocí přípravku na vtahování vozíku součástek
na automatu. Příslušný popis najdete v kapitole 5
v odstavci 5.8 od strany 240. Vozík je
zapojen do bezpečnostních, napájecích a komunikačních okruhů resp. od nich odpojen.
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.3 Vozík součástek
273
Elektronické spínače polohy signalizují, zda vozík součástek správně dosedl.
– Poloha vozíku součástek na automatu je zajištěna tak přesně, že je vhodný i pro osazovací
procesy se součástkami 0201.
– Vozíky součástek lze pomocí několika málo úkonů přizpůsobit k transportním výškám desek
830 mm, 900 mm, 930 mm a 950 mm.
– Kontejner na pásy může pojmout role pásů o průměru 15", na přání až 19".
– Každý vozík součástek má jednoznačné identifikační číslo.
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.3 Vozík součástek Verze software SR.50x.xx Vydání 01/2006 CZ
274
6.3.1 Konstrukce vozíku součástek
Vozík součástek se skládá v podstatě z pojízdného podstavce, stolu součástek pro uchycení
podavačů, komunikační jednotky, kontejneru na role pásů a nádoby na odpad.

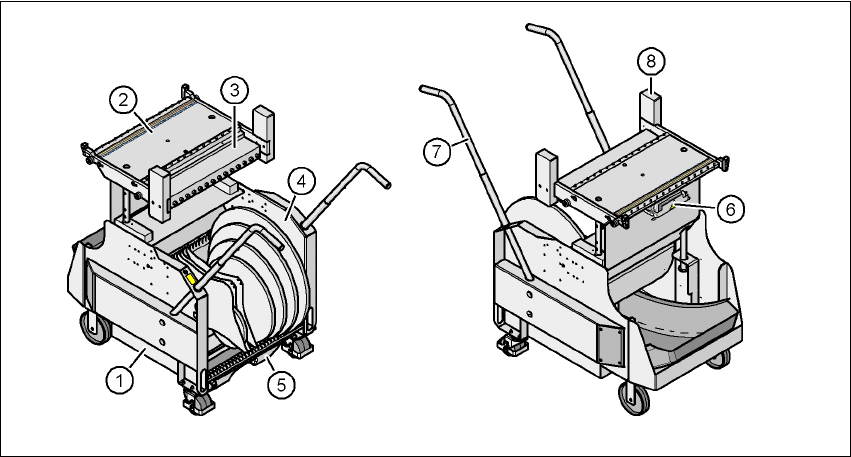

Obr. 6.3 - 3 Vozík konstruk
č
ních sou
č
ástek: pohled zep
ř
edu a zezadu
(1) Podvozek
(2) Stůl konstrukčních součástek
(3) Komunikační jednotka
(4) Kontejner na role pásů
(5) Nádoba na odpad
(6) Rozhraní pro elektrické napájení, komunikaci, bezpečnostní okruhy a pro napájení tlakovým
vzduchem pro podavače Bulkcase
(7) Úchyt
(8) Ochranný kryt
