Návod k obs luze SIPLACE HF-s érie 6 Manipulace se sou č ástkami Verze software SR.50x.xx Vydání 01/2006 CZ 6. 5 Demontovat d ě lící plech kanálu pro odvod prázd ných pás ů 283 6.5 Demo ntovat d ě lící plech ka nálu pro …
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.4 Skluz pro odpadní pásy SIPLACE HF Verze software SR.50x.xx Vydání 01/2006 CZ
282
6.4 Skluz pro odpadní pásy SIPLACE HF
6
Obr. 6.4 - 1 Skluz pro odpadní pásy SIPLACE HF
Skluz pro odpadní pásy SIPLACE HF se zavěsí na přípravek pro vtahování vozíku součástek.
Zařízením na stříhání pásu rozstříhané kousky pásu kloužou po skluzu pro odpadní pásy do
odpadní nádoby vozíku součástek.
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 6.5 Demontovat dělící plech kanálu pro odvod prázdných pásů
283
6.5 Demontovat dělící plech kanálu pro odvod
prázdných pásů
Ve standardní verzi může kanál pro odvod prázdných pásů vést pásy s výškou kapsy maximálně
17 mm k pneumatickému zařízení na stříhání pásů.
6

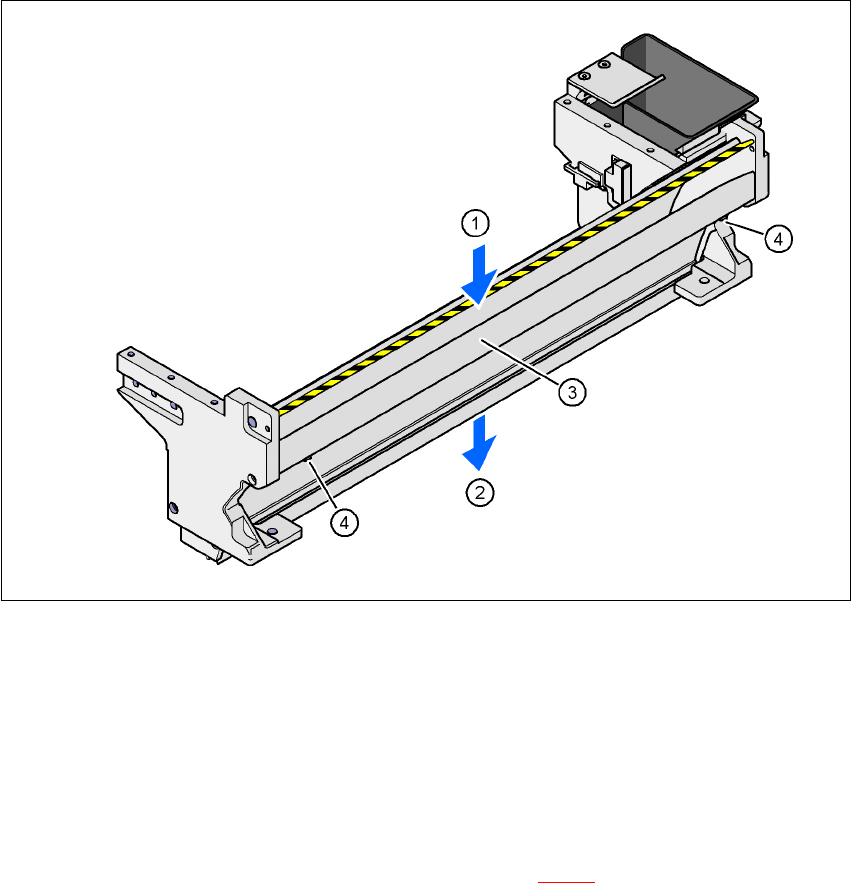

Obr. 6.5 - 1 Kanál pro vedení prázdných pás
ů
s nádobou na odhozené sou
č
ástky
(1) Vstupní štěrbina pro prázdné pásy
(2) Výstupní štěrbina pro prázdné pásy nad pneumatickým stříhacím přístrojem
(3) Dělící plech pro pásy < 17 mm, pro pásy > 17 mm demontovatelný
(4) Šroub DIN 84 - M3x6, 2 kusy
Pokud jsou použity podavače, které zpracovávají kapsy s výškou > 17 mm, jako je to například u
44 mm S DP podavačů, musí být dělící plech (pos. 3 na obr. 6.5 - 1
) odstraněn.
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.5 Demontovat dělící plech kanálu pro odvod prázdných pásů Verze software SR.50x.xx Vydání 01/2006 CZ
284
VÝSTRAHA 6
Æ Pro demontáž dělícího plechu vypněte automat hlavním vypínačem.
Æ Oddělte automat od elektrické sítě a od napájení tlakovým vzduchem.
Æ Zajistěte automat proti opětnému zapnutí podle popisu v odstavci 2.10, strana 85.
Æ Počkejte tak dlouho až provozní tlak řezacího přístroje klesne na 0 MPa.
Æ Noste pevné rukavice.
Æ Nesahejte do vnitřku kanálu pro vedení prázdných pásů.
Æ Uvolněte oba šrouby (pos. 4 na obr. 6.5 - 1)
Æ Vytáhněte dělící plech ven.
POKYN
Neumist'ujte podavače s nízkými kapsami bezprostředně vedle podavačů s vysokými kapsami.
Prázdné pásy se mohou překřížit a zadržet.
