Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.1 Měnič pipet
297
7.1.1.6 Pokyny pro obsluhu
Æ Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
POKYN 7
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky. 7
Æ Otevřete blokovací desku a zasuňte pipety na místo jejich uložení.
Æ Uzavřete blokovací desku, aby pipety nemohly ze zásobníku vypadnout.
POZOR 7
Zásobníky je možné plnit jen tehdy, když byly všechny pipety, které jsou na hlavě
Collect&Place, vráceny do svých zásobníků. 7
Æ Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
POKYN 7
Æ Zabraňte tomu, aby součástky padaly na zásobníky. To by mohlo vést k tomu, že se zablokuje
blokovací deska.
Æ Zabraňte tomu, aby součástky padaly na volná místa podavačů. Součástky se zachytávají na
magnetické liště. Podavače, které nejsou správně umístěny na stole součástek, by mohly
způsobit přerušení provozu. Proto je potřeba pravidelně čistit zásobníky a volné plochy.
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.50x.xx Vydání 01/2006 CZ
298
7.1.1.7 Výměna zásobníku
Æ Pro odstranění zásobníku odtlačte pružné úchyty (pos. 1 na obr. 7.1 - 6) od zásobníku.
Zdvihněte zásobník z držáku.
7

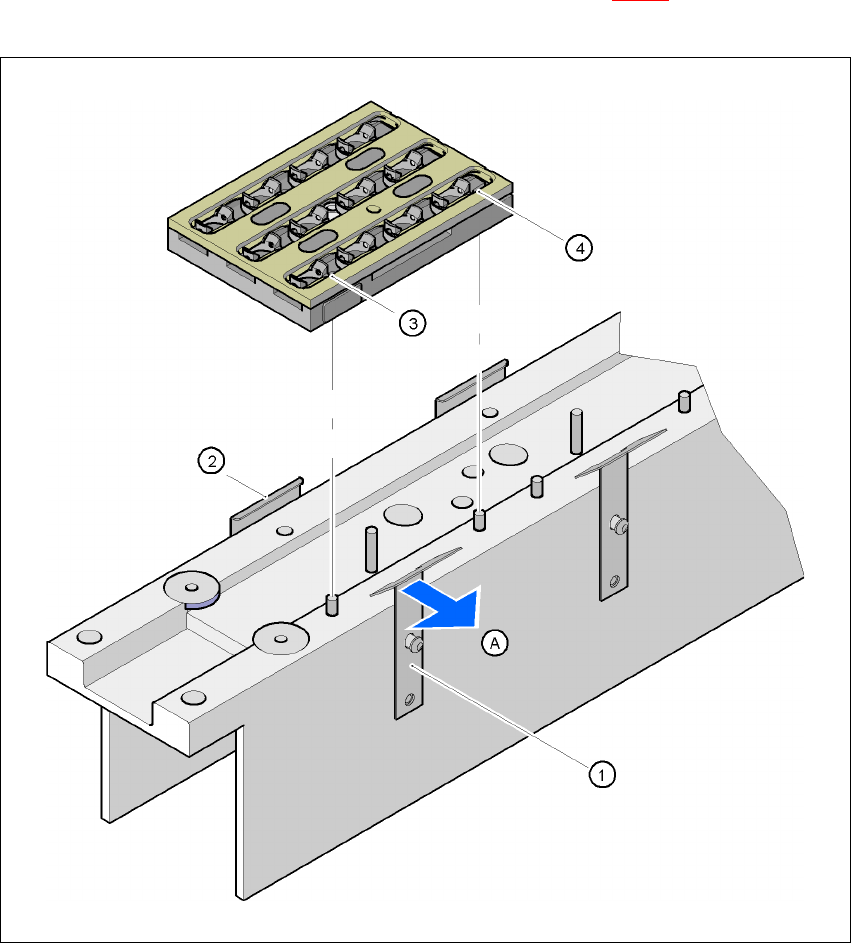

Obr. 7.1 - 6 Vým
ě
na zásobníku
(1) Pružné úchyty
(2) Třmen
(3) Polohovací otvor
(4) Podélný otvor
(5) Pružné úchyty odtlačit od zásobníku
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.1 Měnič pipet
299
POZNÁMKA
Zásobník musí být nasazen tak, aby polohovací kolíky zapadly do polohovacích otvorů (pos. 3) a
do podélných otvorů (pos. 4). 7
Æ Nasaďte zásobník nejprve stranou s čísly pipet 1, 2, 3 a 4 na nosič. Třmen (pos. 2) musí
zapadnout do drážky na zásobníku.
Æ Odtlačte hák pružiny od zásobníku.
Æ Přitlačte zásobník až je rovně na držáku (podkladu) a uvolněte hák pružiny. Ten se musí
zacvaknout.
7.1.1.8 Indikace polohy
Každý zásobník měniče pipet má polohovou značku pro indikaci polohy.
7

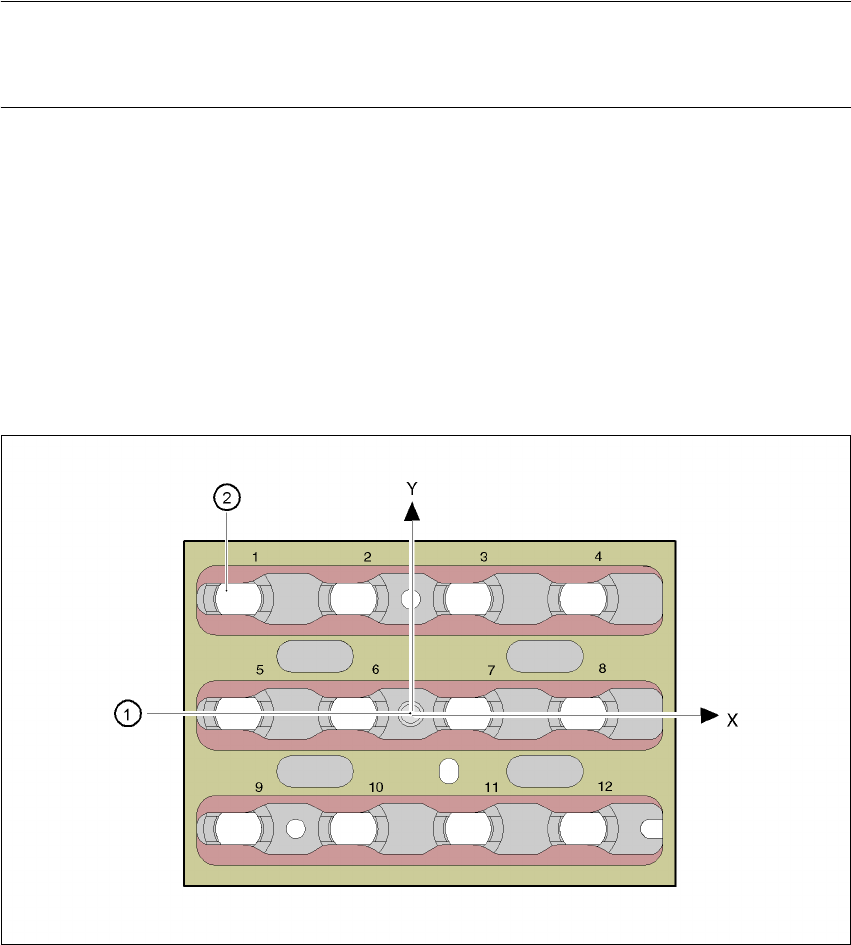

Obr. 7.1 - 7 M
ě
ni
č
pipet - indikace polohy
(1) Polohová značka
(2) Poloha pipet v zásobníku vzhledem k polohové značce
