Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.1 Měnič pipet
299
POZNÁMKA
Zásobník musí být nasazen tak, aby polohovací kolíky zapadly do polohovacích otvorů (pos. 3) a
do podélných otvorů (pos. 4). 7
Æ Nasaďte zásobník nejprve stranou s čísly pipet 1, 2, 3 a 4 na nosič. Třmen (pos. 2) musí
zapadnout do drážky na zásobníku.
Æ Odtlačte hák pružiny od zásobníku.
Æ Přitlačte zásobník až je rovně na držáku (podkladu) a uvolněte hák pružiny. Ten se musí
zacvaknout.
7.1.1.8 Indikace polohy
Každý zásobník měniče pipet má polohovou značku pro indikaci polohy.
7
Obr. 7.1 - 7 M
ě
ni
č
pipet - indikace polohy
(1) Polohová značka
(2) Poloha pipet v zásobníku vzhledem k polohové značce
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.50x.xx Vydání 01/2006 CZ
300
7.1.1.9 Montážní sada pro měnič pipet "řada 2"
Číslo výrobku 00119663-xx
Měnič pipet "řada 2" lze instalovat na následující stanoviště:
Automat HF: Stanoviště 1 a 3 (viz obr. 7.1 - 2
, strana 292)
Automat HF/3: Stanoviště 1, 3 a 4 (viz obr. 7.1 - 3
, strana 293)
Souprava pro dodatečnou montáž obsahuje vedle měniče pipet ještě montážní sadu a přípravek
na stahování pipet s odhazovací nádobou na pipety.
7

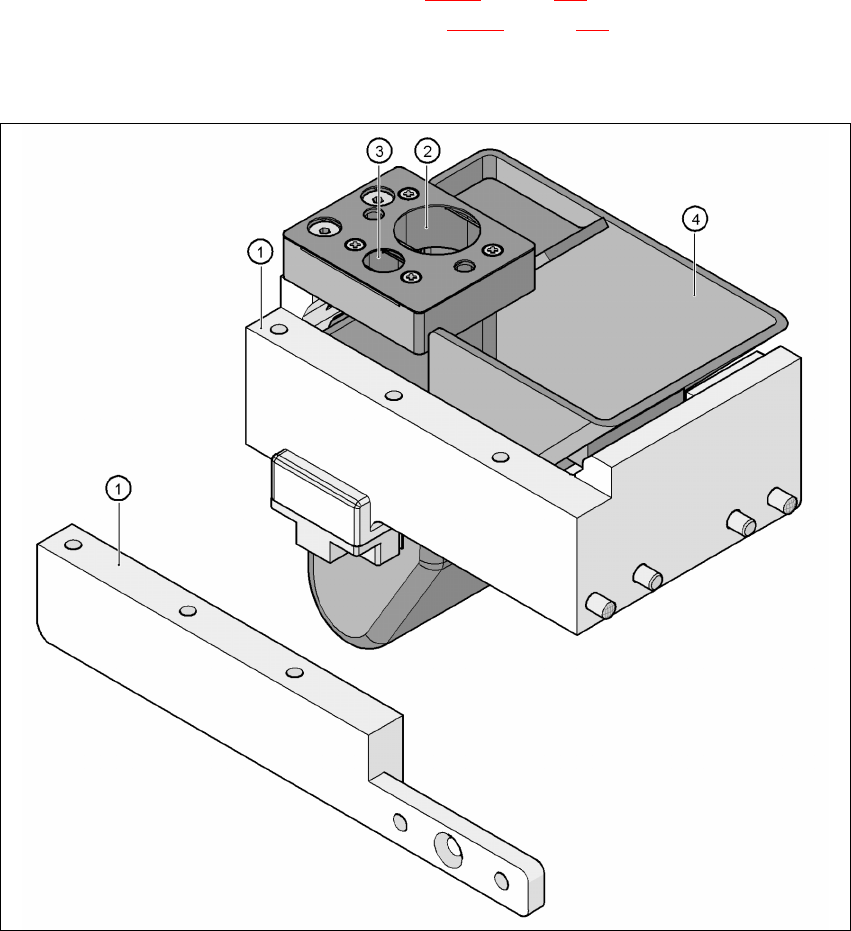

Obr. 7.1 - 8 Montážní sada pro m
ě
ni
č
pipet "
ř
ada 2"
(1) Montážní sada pro měnič pipet "řada 2"
(2) Přípravek na stahování pipet pro pipety typu 8xx
(3) Přípravek na stahování pipet pro pipety typu 9xx
(4) Nádoba na odhazování pipet
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.1 Měnič pipet
301
7.1.2 Měnič pipet pro 6-ti segmentovou hlavu Collect&Place
Číslo výrobku 00119662-xx
Tento měnič pipet může pojmout až 6 zásobníků vždy s 6 úložnými místy. Jsou k dispozici dva
typy zásobníků: zásobníky pro pipety typu 8xx a zásobníky pro pipety typu 9xx. Zásobníky jsou
umístěny na společném nosiči. Jsou polohovány pomocí dvou válcových kolíků a zajištěny
pomocí svorek.
7
Obr. 7.1 - 9 M
ě
ni
č
pipet pro 6-ti segmentovou hlavu Collect&Place
VÝSTRAHA 7
Pro každou osazovací hlavu instalujte jen příslušný měnič pipet. Při smíšené konfiguraci hrozí
nebezpečí havárie hlav!
7.1.2.1 Technická data
7
Měnič pipet pro 6-ti segmentovou hlavu Collect&Place
Rozměry (délka x šířka x výška) 448 x 122,5 x 97,7 mm³
Počet úložných míst pro pipety 6
Typy pipet 8xx, 9xx
Doba otevírání a zavírání blokovací desky < 200 ms
Přípoj tlakového vzduchu 0,48 MPa (4,8 bar)
