Návod k obs luze SIPLACE HF-s érie 7 Rozší ř ení stanice Verze software SR.50x.xx Vydání 01/2006 CZ 7.2 Senzor pro nádobu na odhozené sou č ástky 317 7.2 Senzor pro nádobu n a odhozené sou č ástky Č íslo vý robku 0 01 1 …
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.50x.xx Vydání 01/2006 CZ
316
7.1.3.6 Odpadová nádoba na součástky
Pro hlavu SIPLACE TwinHead může být instalována odpadová nádoba na součástky. Je
umístěna vedle rozpoznávacího modulu (viz pos. 4 na obr. 7.1 - 18
, strana 312 a 7.1 - 19, strana
313
).
7

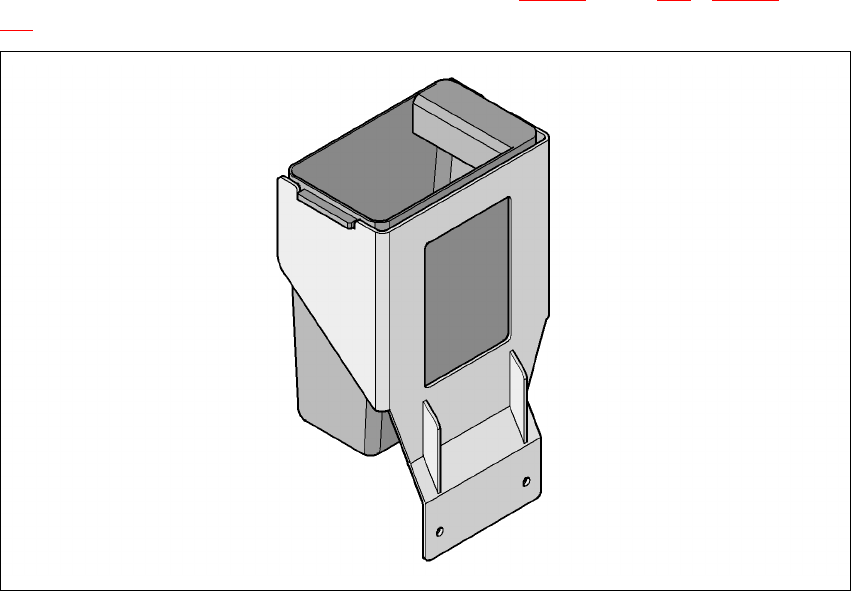

Obr. 7.1 - 22 Odpadová nádoba na sou
č
ástky
7.1.4 Chapače a speciální pipety
Automaty SIPLACE zpracovávají vedle standardního spektra SMT i součástky v technice
(Through Hole Technology) a součástky OSC(Odd Shaped Components). Paralelně k tomu vyvíjí
SIEMENS A&D kontinuálně speciální pipety a chapače.
Speciální pipety jsou nabízeny pro všechny osazovací hlavy, aby mohly pracovat na osazovacích
zakázkách s maximální rychlostí, přesností a flexibilitou. Použití automatických měničů pipet
kromě toho redukuje časy výstroje, které nastávají při změně výroby.
Pro hlavy Pick&Place nabízí SIEMENS A&D mechanické chapače. Součástky, jejichž povrch není
vhodný pro přisátí pipetou, jsou odebírány a osazovány mechanickými chapači. Jsou dvě
provedení chapačů, které lze podle funkce rozdělit do dvou skupin:
– Chapače, které součástku zachycují na vnějších hranách a
– chapače, které součástku zachycují na vnitřních hranách.
Informace ke zvláštním pipetám a chapačům získáte u SIEMENS A&D. Pro výrobu speciálních
zásobníků a chapačů se obrat'te prosím také na SIEMENS A&D.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.2 Senzor pro nádobu na odhozené součástky
317
7.2 Senzor pro nádobu na odhozené součástky
Číslo výrobku 00116848-xx
Senzor nádoby na odhozené součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není nádoba na odhozené součástky správně nasazena, nelze automat spustit.
– Pokud nádoba na odhozené součástky vyskočí během osazovacího procesu ze svého
držáku, je automat ihned zastaven, protože hrozí havárie hlav.
Každá odhazovací nádoba může být kontrolována vlastním senzorem.
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.3 Kamera součástek pro hlavu TwinHead, kamera FC Verze software SR.50x.xx Vydání 01/2006 CZ
318
7.3 Kamera součástek pro hlavu TwinHead, kamera FC
7.3.1 Konstrukce kamery součástek, stacionární, P&P, typ 20, 8 x 8 (kamera FC)
Číslo výrobku 00119618-xx
7
Obr. 7.3 - 1 Kamera sou
č
ástek stacionární, P&P, typ 20, 8 x 8 (kamera FC)
(1) Těleso kamery s integrovanou kamerou a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a optické roviny
7.3.1.1 Technická data
7
Rozměr součástek 0,6 x 0,3 mm² až 8 x 8 mm² při jednoduchém měření
součástek
Spektrum součástek 0201 až SO, PLCC, QFP, sokly, konektory, BGA, zvláštní
součástky, Bare Die, Flip-Chip, Shield
Minimální odstup nožiček 0,25 mm
Min. průměr pájecích bodů 0,08 mm
Zorné pole 11 x 11 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
