7.3 Kamera součástek pro hlavu TwinHead, kamera FC
7.3.1 Konstrukce kamery součástek, stacionární, P&P, typ 20, 8 x 8 (kamera FC)
Číslo výrobku 00119618-xx
7

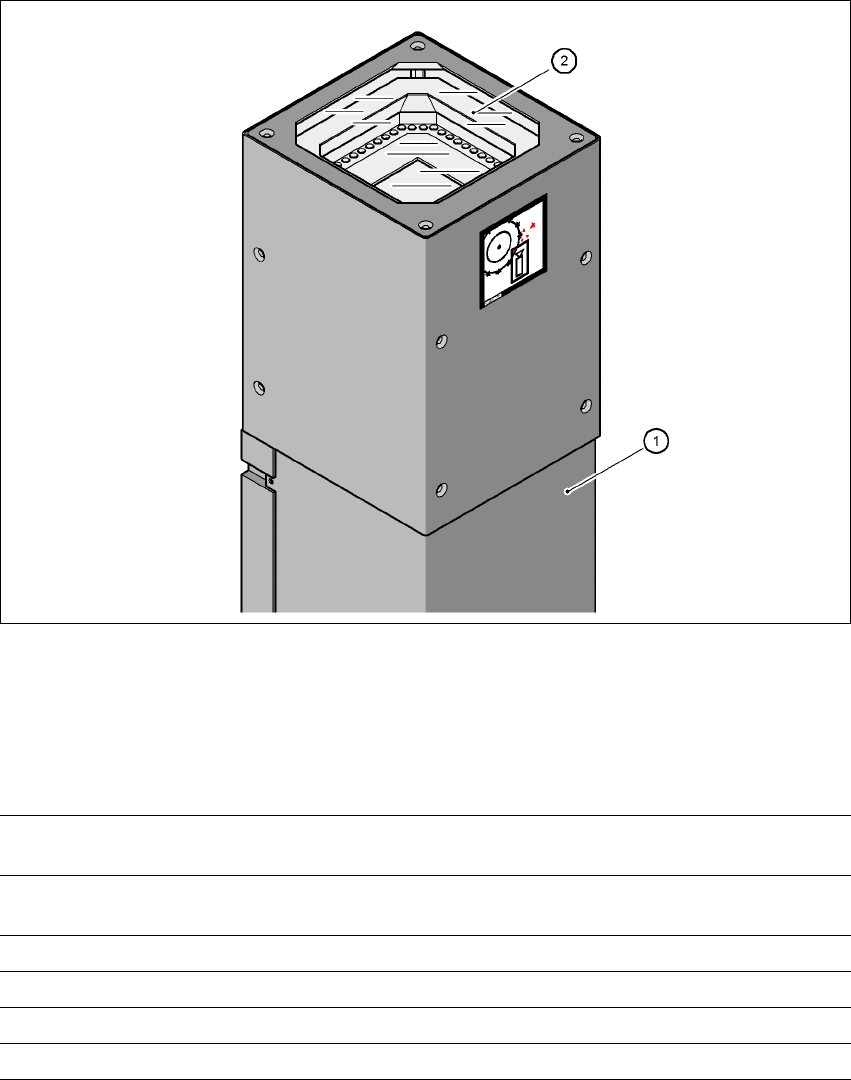

Obr. 7.3 - 1 Kamera sou
č
ástek stacionární, P&P, typ 20, 8 x 8 (kamera FC)
(1) Těleso kamery s integrovanou kamerou a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a optické roviny
7.3.1.1 Technická data
7
Rozměr součástek 0,6 x 0,3 mm² až 8 x 8 mm² při jednoduchém měření
součástek
Spektrum součástek 0201 až SO, PLCC, QFP, sokly, konektory, BGA, zvláštní
součástky, Bare Die, Flip-Chip, Shield
Minimální odstup nožiček 0,25 mm
Min. průměr pájecích bodů 0,08 mm
Zorné pole 11 x 11 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.3 Kamera součástek pro hlavu TwinHead, kamera FC
319
7.3.1.2 Poloha kamer součástek pro hlavu TwinHead na automatu HF
7

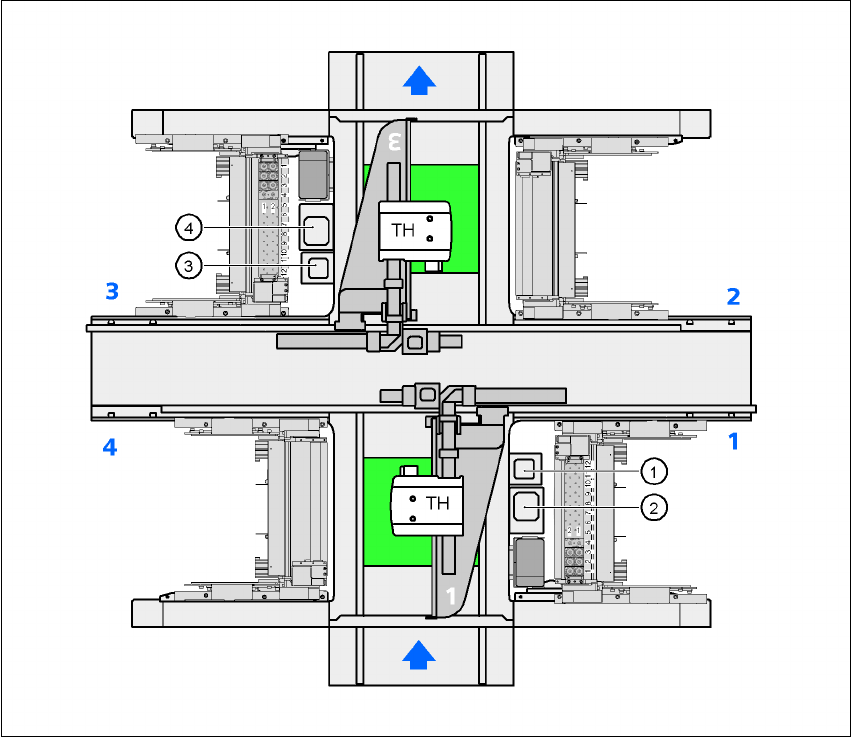

Obr. 7.3 - 2 Poloha kamer sou
č
ástek pro hlavu TwinHead na automatu HF
(1) Montážní poloha pro kameru součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 1
(2) Montážní poloha pro kameru součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 1
(3) Montážní poloha pro kameru součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 3
(4) Montážní poloha pro kameru součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 3
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.3 Kamera součástek pro hlavu TwinHead, kamera FC Verze software SR.50x.xx Vydání 01/2006 CZ
320
7.3.1.3 Poloha kamer součástek pro hlavu TwinHead na automatu HF/3
7

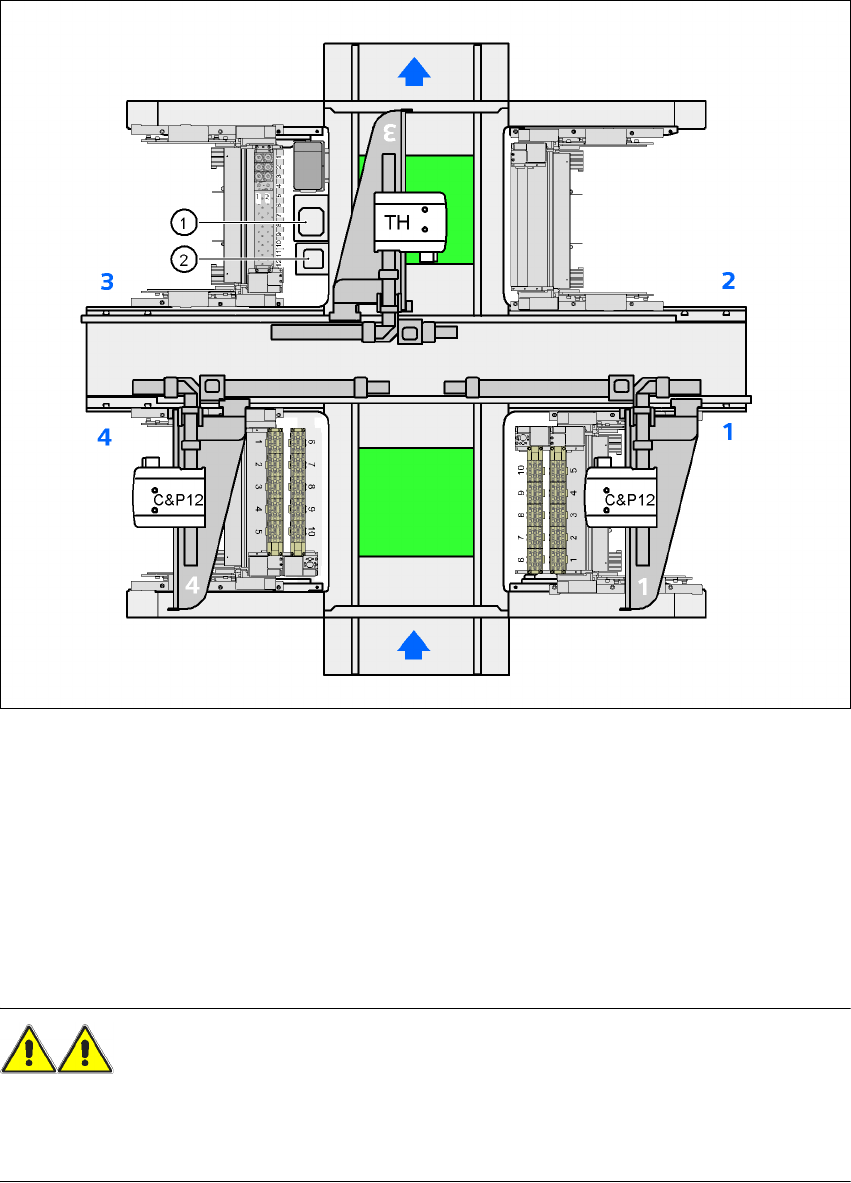

Obr. 7.3 - 3 Poloha kamer sou
č
ástek pro hlavu TwinHead na automatu HF/3
(1) Montážní poloha pro kameru součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 3
(2) Montážní poloha pro kameru součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 3
7.3.2 Bezpečnostní pokyny pro kamery součástek hlavy TwinHead při výměně
osazovací hlavy
VÝSTRAHA 7
Při výměně osazovací hlavy TwinHead hlavou Collect&Place musí být demontovány kamery
součástek (stacionární P&P, typ 22, 50 x 40, a typ 20, 8 x 8) hlavy TwinHead, protože jinak
koliduje hlava Collect&Place s tělesy kamer.
