7 Rozší ř ení s tanice Návod k obsluze SI PLACE HF-série 7.3 Kamera sou č ástek pro hlavu TwinHead, kamera FC Verze software S R.50x.xx Vydání 01/2006 CZ 320 7.3.1.3 Poloha kamer sou č ástek pr o hlavu T winHead na autom…
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.3 Kamera součástek pro hlavu TwinHead, kamera FC
319
7.3.1.2 Poloha kamer součástek pro hlavu TwinHead na automatu HF
7
Obr. 7.3 - 2 Poloha kamer sou
č
ástek pro hlavu TwinHead na automatu HF
(1) Montážní poloha pro kameru součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 1
(2) Montážní poloha pro kameru součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 1
(3) Montážní poloha pro kameru součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 3
(4) Montážní poloha pro kameru součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 3
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.3 Kamera součástek pro hlavu TwinHead, kamera FC Verze software SR.50x.xx Vydání 01/2006 CZ
320
7.3.1.3 Poloha kamer součástek pro hlavu TwinHead na automatu HF/3
7
Obr. 7.3 - 3 Poloha kamer sou
č
ástek pro hlavu TwinHead na automatu HF/3
(1) Montážní poloha pro kameru součástek (stacionární, P&P (typ 22) 50 x 40), stanoviště 3
(2) Montážní poloha pro kameru součástek (stacionární, P&P (typ 20) 8 x 8), stanoviště 3
7.3.2 Bezpečnostní pokyny pro kamery součástek hlavy TwinHead při výměně
osazovací hlavy
VÝSTRAHA 7
Při výměně osazovací hlavy TwinHead hlavou Collect&Place musí být demontovány kamery
součástek (stacionární P&P, typ 22, 50 x 40, a typ 20, 8 x 8) hlavy TwinHead, protože jinak
koliduje hlava Collect&Place s tělesy kamer.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.4 Snímač čárového kódu součástek
321
7.4 Snímač čárového kódu součástek
7.4.1 Všeobecně
Číslo výrobku 00119683-xx
Osazovací automat nabízí na požádání možnost zkontrolovat osazení stopy čtečkou (snímačem)
čárového kódu a přečíst údaje součástky z cívky součástek. Na obou ovládacích panelech
osazovacích automatů lze instalovat snímače čárového kódu součástek. Sada pro dodatečnou
montáž obsahuje dva snímače čárového kódu součástek.
7

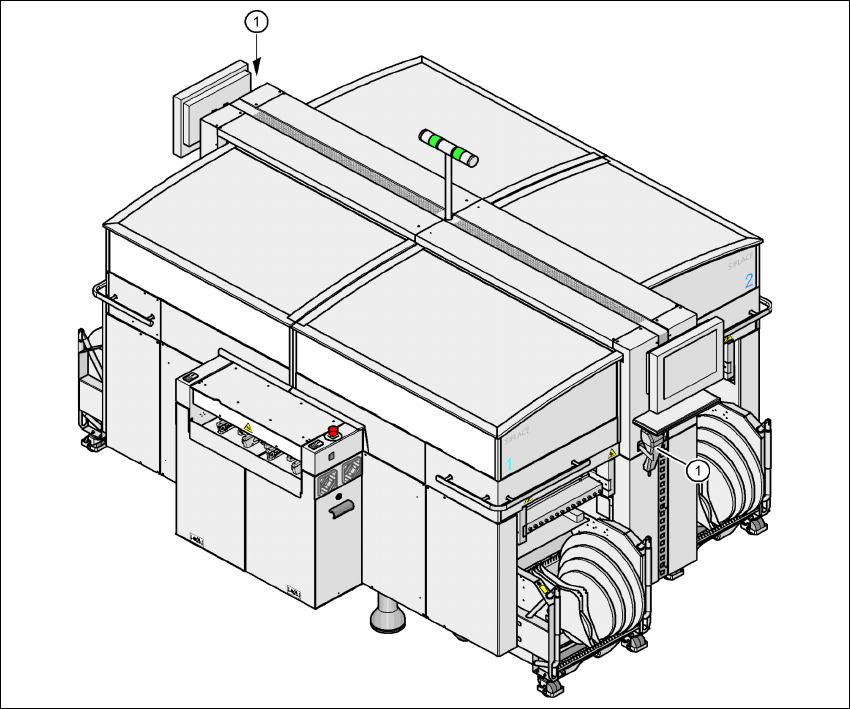

Obr. 7.4 - 1 Sníma
č
č
árového kódu sou
č
ástek
(1) Snímač čárového kódu
Obsazení stopy 7
Pro obsazení stopy jsou na bočních ochranných krytech umístěny čtyřmístné čárové kódy. První
místo slouží k identifikaci stolu součástek (1, 2, 3 nebo 4), zbývající tři místa udávají číslo stopy.
