Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.5 Snímač čárového kódu desek
323
7.5 Snímač čárového kódu desek
7.5.1 Přehled
Číslo výrobku 00119682-xx Snímač čárového kódu desek 1D
Číslo výrobku 00119679-xx Snímač čárového kódu desek 2D
Číslo výrobku 00119684-xx Montážní sada pro snímač čárového kódu desek
Snímač čárového kódu desek slouží k automatickému zjištění a dekódování čárového kódu
desek. Výsledek čtení předává pomocí sériového rozhraní do řízení transportu a dále přes CAN-
Bus do řízení stroje k dalšímu zpracování.
7

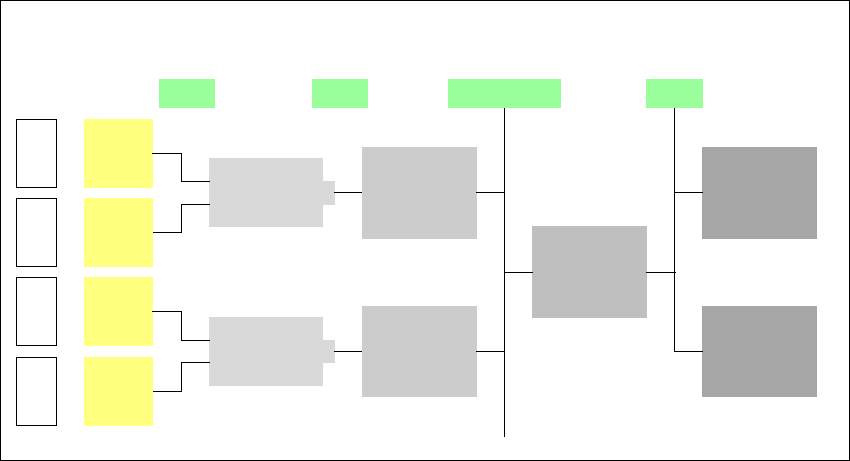

Obr. 7.5 - 1
Č
árový kód desky - principiální schéma zpracování
Snímače čárového kódu desek se instalují na vstupní straně transportu desek osazovacího
automatu. Na jednom automatu lze instalovat až čtyři přístroje. Snímače čárového kódu se
montují tak, aby bylo možné skenovat nálepky s čárovým kódem na horní i spodní straně desek
na obou transportních stopách dvojitého transportu.
Snímače čárového kódu se nabízí ve dvou variantách:
–1D-snímač čárového kódu
Tento snímač zpracovává čárový kód. 7
–2D-snímač čárového kódu
Tento snímač zpracovává maticové kódy. Maticové kódy se používají převážně tam, kde
je velmi málo místa pro nálepky s čárovým kódem. Mimoto skenuje tento snímač i
obvyklé čárové kódy. 7
Číslo přístroje
1
ČK-
čtečka
nahoře
Rozdělovací
deska
Řízení
transportu
vpravo
ČK-
čtečka
dole
2
3
ČK-
čtečka
nahoře
Rozdělovací
deska
Řízení
transportu
vlevo
ČK-
čtečka
dole
4
Řízení
stroje
Počítač
stanice
Siplace Pro-
počítač
LANCAN-BusV-24V-24
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.5 Snímač čárového kódu desek Verze software SR.50x.xx Vydání 01/2006 CZ
324
7

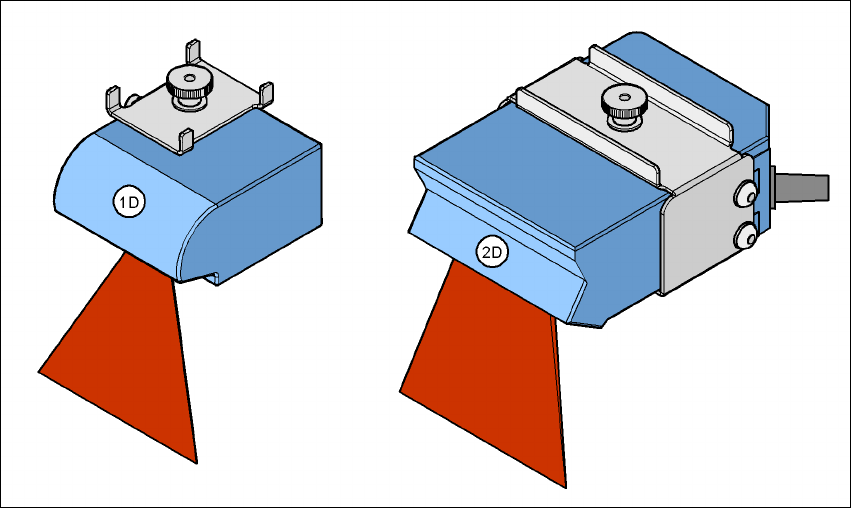

Obr. 7.5 - 2 1D- a 2D-sníma
č
e
č
árových kód
ů
Snímače čárového kódu desky jsou připevněny pomocí držáků na horní nebo spodní profilové
koleji. Lze je na této koleji libovolně polohovat a nasměrovat na etikety s čárovým kódem. Podle
polohy čárových kódů je možné pomocí páru ručních držáků namontovat snímače čárových kódů
tak, že lze kódy snímat podélně nebo příčně vzhledem ke směru transportu desek.
7.5.2 Popis funkce
Snímač čárového kódu desek SIPLACE podporuje pružnou výrobu produktů SMD a zvyšuje
jistotu osazování. Rozeznává všechny obvyklé průmyslově využívané druhy kódů.
Laserový scanner čte během transportu čárový kód na horní nebo spodní straně každé desky
vstupující na vstupním pásu transportu do stroje. Na základě informace o desce z čárového kódu
vybírá SIPLACE Pro-počítač z předem daného seznamu automaticky správný osazovací
program, který posílá na stanici. Pokud byl definován filtr čárového kódu, jsou pak srovnávány
výlučně relevantní označené informace uvnitř čárového kódu. Tento proces probíhá bez časové
ztráty během osazování desky, která se již nachází v automatu. Pokud vjíždějí během osazování
po sobě desky se stejným kódem, je program přenášen pouze u první desky. Pro všechny
výrobky, které mají být vyrobeny s použitím čárového kódu desky, musí být splněny následující
předpoklady:
– identická výstroj součástek na jednotlivých strojích linky
– stejná šířka všech desek.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.5 Snímač čárového kódu desek
325
7.5.3 Technická data - 1D-snímače čárového kódu
7
7
7.5.4 Technická data - 2D-snímače čárového kódu
7
Laserová dioda Červené světlo
Vlnová délka 670 nm
Třída laseru Třída 2, podle DIN EN 60825-1: 2001
Skenovací frekvence 400 ... 1200 Hz
Rozlišení 0,15 mm ... 0,5 mm
Druhy kódů Kód 39, kód 128, kód 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(další poptejte)
Délka čárového kódu
Jednoduchý transport
Dvojitý transport, asynchronní
Dvojitý transport, synchronní
Max. 40 znaků
Max. 40 znaků
Max. 2 x 12 znaků
Optický ukazatel 4 x LED diody-ukazatel funkcí
Akustický signál Bzučák
Datové rozhraní RS232, RS 422/485
Elektrické připojení 15-pólový D-Sub-HD-konektor
Provozní napětí 10 VDC ... 30 VDC
Druh ochrany IP65
Laserová dioda Červené světlo
Vlnová délka 650 nm
Třída laseru Třída 2, podle DIN EN 60825-1: 2001
Skenovací frekvence 100 ... 15 kHz
Rozlišení 0,17 mm ... 0,5 mm
2D-druhy kódu Data Matrix ECC 200
2D-délka čárového kódu
Jednoduchý transport
Dvojitý transport, asynchronní
Dvojitý transport, synchronní
Max. 40 znaků
Max. 40 znaků
Max. 2 x 12 znaků
1D-druhy kódu Kód 39, kód 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(další poptejte)
