Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice

Verze software SR.50x.xx Vydání 01/2006 CZ 7.7 SIPLACE hlava High-Force Head

333

7.7 SIPLACE hlava High-Force Head

Číslo výrobku 00119634-xx Hlava High-Force Head pro sérii HF (namísto hlavy TwinHead)

Toto číslo výrobku platí pouze u nových objednávek osazovacích automatů s hlavou High-

Force Head namísto standardní hlavy TwinHead. 7

Číslo výrobku 00119753-xx High-Force sada pro přestavbu

Toto číslo výrobku použijte, pokud chcete nahradit standardní hlavu TwinHead hlavou High-

Force. 7

Číslo výrobku 00119654-xx Sada pro překonfiguraci High-Force Head

Toto číslo výrobku použijte, pokud chcete nahradit hlavu Collect&Place hlavou High-Force

Head. 7

7.7.1 Všeobecně

SIPLACE hlava High-Force Head je dalším technologickým vývojem hlavy standard-TwinHead.

Může zpracovat stejné spektrum součástek a dodatečně nabízí možnost dosáhnout

nasazovacích sil až 30 N:

Jinak technická data hlavy TwinHead a hlavy High-Force Head souhlasí (viz odstavec 3.7.4.3

strana 131

Pro SIPLACE hlavu High-Force Head lze použít všechny pipety a chapače, které se používají i u

standardní hlavy TwinHead.

Programovatelná síla nasazení 1 N do 1,8 N ± 0,18 N

1,8 N do 10 N ± 10 %

více než 10 N až 30 N ± 15 %

7 Rozšíření stanice Návod k obsluze SIPLACE HF-série

7.8 Vyrovnání desek Verze software SR.50x.xx Vydání 01/2006 CZ

334

7.8 Vyrovnání desek

Číslo výrobku 00119677-xx Vyrovnání desek jednoduchý transport

Číslo výrobku 00119678-xx Vyrovnání desek dvojitý transport

7.8.1 Všeobecně

Desky, které mají být zpracovávány, mají občas poměr délky a šířky 1:2 nebo horší. To znamená,

že kratší strana desky ukazuje ve směru transportu desek. Během transportu se mohou takové

desky trochu natočit, takže polohové značky již neleží v hledacím poli kamery desek. Vybavení

na přání "Vyrovnání desek" se stará o to, aby byly tyto desky ve své "stop" poloze opět přesně

vyrovnány.

Pokud jsou zpracovávány desky s vybráním ve směru transportu, může to vést u automatů s

mechanickým dorazem (HS-50, S-25 HM, F5 HM) a u automatů, které tuto polohu kontrolují

pomocí světelné závory (HF, HS-60, S-27 HM) k rozdílným osazovacím polohám. Pomocí

vybavení na přání "Vyrovnání desek" je zajištěno, že jsou desky při všech transportech desek

zastaveny ve stejné poloze. Vybavení na přání "Vyrovnání desek" jsou pro jednoduchý a dvojitý

transport.

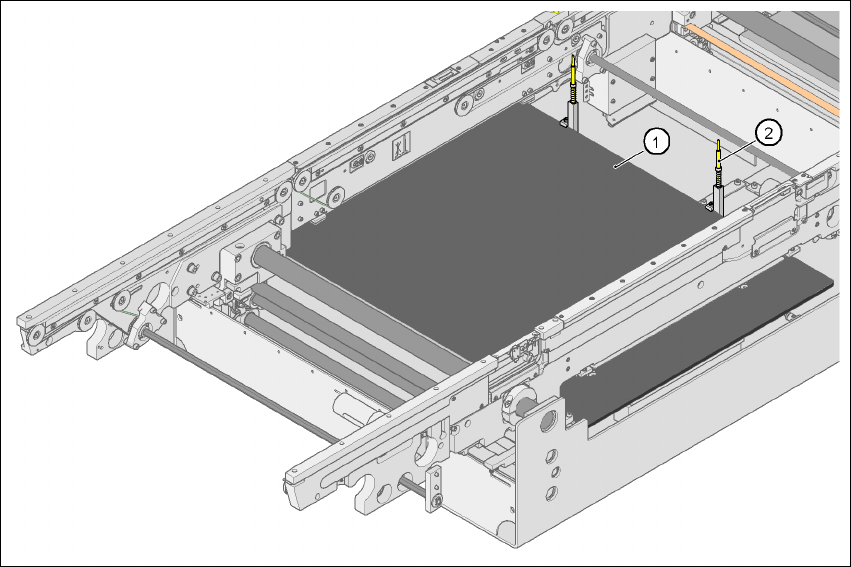

Obr. 7.8 - 1 Vyrovnání desek

(1) Posuvný stůl

(2) Doraz desek

Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice

Verze software SR.50x.xx Vydání 01/2006 CZ 7.8 Vyrovnání desek

335

7.8.2 Popis funkce

Deska je transportována do osazovací oblasti do té doby, až vydá světelná závora stop signál pro

transport desek. Potom vyjede zvedací stůl s dorazy desek nahoru do polohy, ve které ještě deska

není upnuta a lze s ní ještě pohybovat transportními pásy. Oba dorazy desek se nachází ve výšce

desky, podpěry desek (magnetické čepy) se již dotýkají desky. Oba transportní pásy posouvají

desku proti dorazům a během toho ji vyrovnávají. Potom najede zvedací stůl do své horní koncové

polohy, upne desku a uvolní ji z dorazů, aby neovlivňovaly osazovací proces. Po osazovacím

procesu se začne zvedací stůl a vyrovnání desek spouštět dolů a deska se transportuje dále.
