Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.12 Koplanární laserový modul
347

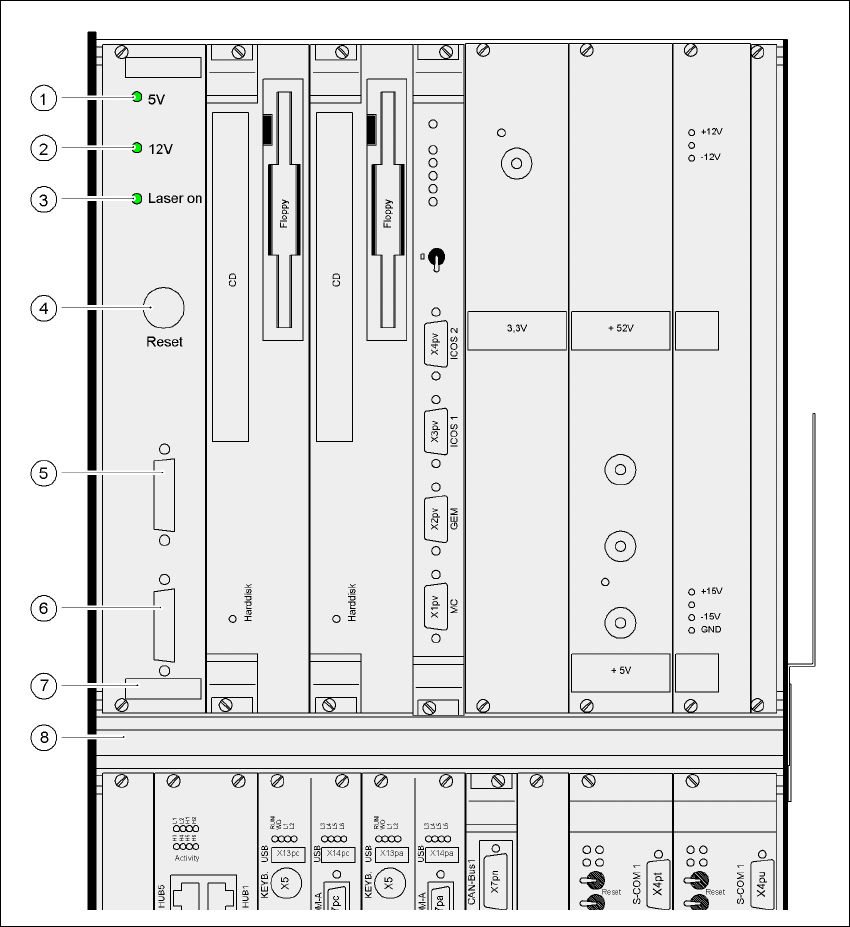

Obr. 7.12 - 4 Pohled na koplanární laserový modul
(1) Zelená LED: Provozní napětí 5V
(2) Zelená LED: Provozní napětí 12V
(3) Zelená LED: Laserový modul zapnut
(4) RESET-tlačítko
(5) SUB-D-zásuvka, 9-ti pólová, COM2: k řídícímu systému stroje
(6) SUB-D-zásuvka, 15-ti pólová: k laserovému modulu
(7) Vyhodnocovací jednotka s řídícím dílem
(8) Počítačová jednotka
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.12 Koplanární laserový modul Verze software SR.50x.xx Vydání 01/2006 CZ
348
7
Obr. 7.12 - 5 Koplanární modul
7
(1) Laserový modul
(2) Připojovací kabel
(3) Červená LED: OUT OF RANGE
(4) Červená LED: POOR TARGET
(5) Zelená LED: LASER ON
(6) Nálepka 'Laser třídy 3B', viz obr. 7.12 - 2
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.13 SIPLACE "výtah" produktivity
349
7.13 SIPLACE "výtah" produktivity
7.13.1 Koncepce paralelního osazování
Osazovací linky jsou zpravidla uspořádány do série a navzájem sériově zřetězeny. Program
osazování je sekvenčně zpracováván, během transportu desky od jednoho stroje k dalšímu. Toto
znamená, že osazování desky je rozděleno na různé automaty.
7
Obr. 7.13 - 1 Srovnání sériových a paralelních linek
Při paralelním zřetězení jsou obsahy osazování jednotlivých automatů shrnuty. Více automatů
zpracovává stejný osazovací program. Na jednom stroji se osazují všechny součástky, které jsou
při sériovém uspořádání rozděleny na více automatů. Je-li kapacita jednoho automatu vytížena,
jsou desky transportovány k dalšímu automatu se stejným osazovacím programem a tam
osazovány. Tato kombinace strojů se stejným osazovacím obsahem se označuje jako skupina
nebo cluster.
Sériová linka
Paralelní linka
Podzemní
transport
Skupina (Cluster)
Horizontální-/
vertikální výtah
