7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.12 Koplanární laserový modul Verze software SR.50x.xx Vydání 01/2006 CZ
348
7

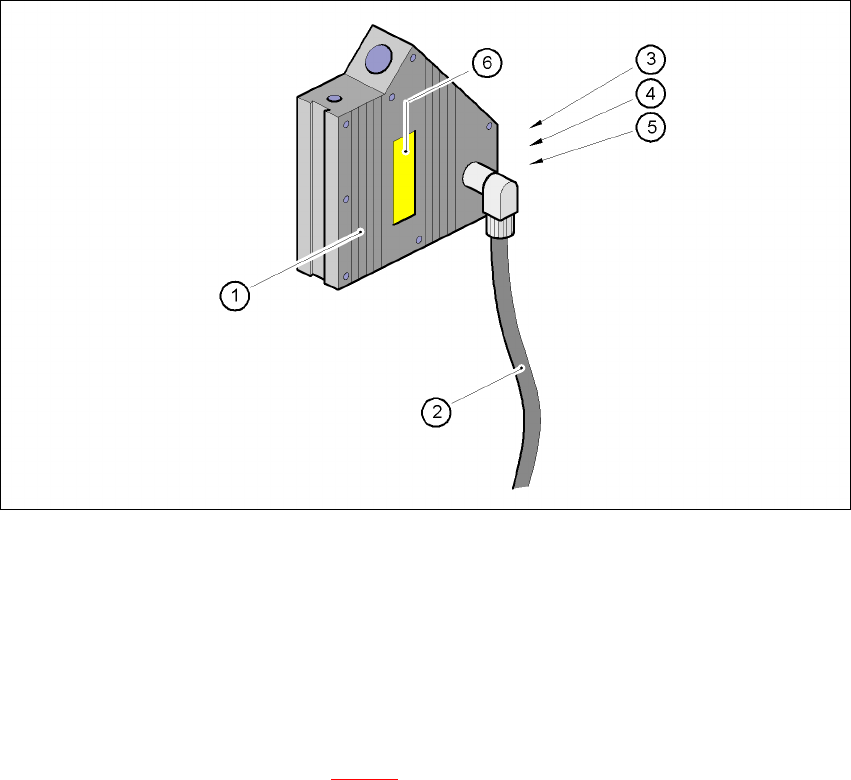

Obr. 7.12 - 5 Koplanární modul
7
(1) Laserový modul
(2) Připojovací kabel
(3) Červená LED: OUT OF RANGE
(4) Červená LED: POOR TARGET
(5) Zelená LED: LASER ON
(6) Nálepka 'Laser třídy 3B', viz obr. 7.12 - 2
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 7.13 SIPLACE "výtah" produktivity
349
7.13 SIPLACE "výtah" produktivity
7.13.1 Koncepce paralelního osazování
Osazovací linky jsou zpravidla uspořádány do série a navzájem sériově zřetězeny. Program
osazování je sekvenčně zpracováván, během transportu desky od jednoho stroje k dalšímu. Toto
znamená, že osazování desky je rozděleno na různé automaty.
7

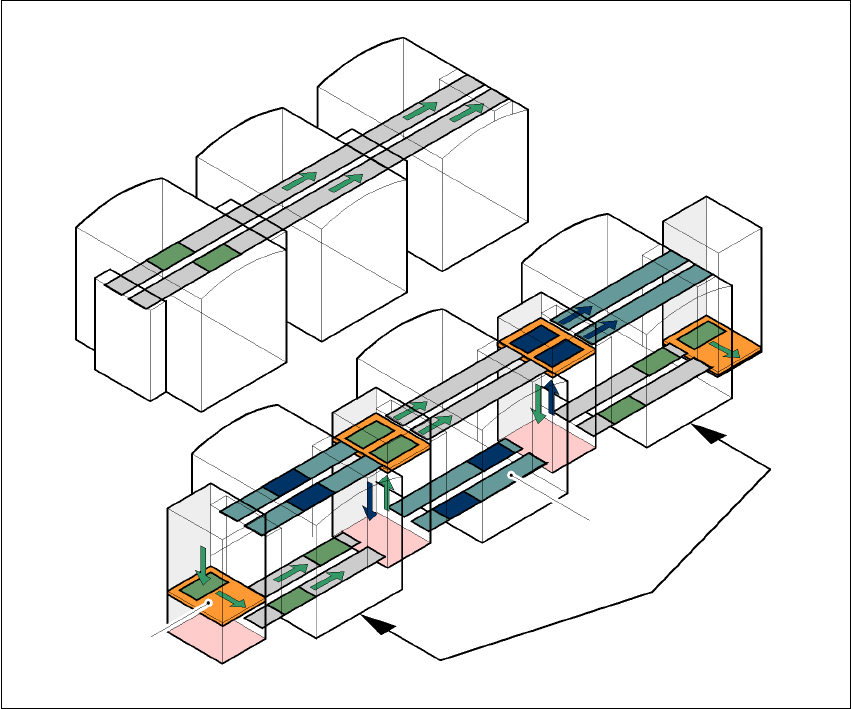

Obr. 7.13 - 1 Srovnání sériových a paralelních linek
Při paralelním zřetězení jsou obsahy osazování jednotlivých automatů shrnuty. Více automatů
zpracovává stejný osazovací program. Na jednom stroji se osazují všechny součástky, které jsou
při sériovém uspořádání rozděleny na více automatů. Je-li kapacita jednoho automatu vytížena,
jsou desky transportovány k dalšímu automatu se stejným osazovacím programem a tam
osazovány. Tato kombinace strojů se stejným osazovacím obsahem se označuje jako skupina
nebo cluster.
Sériová linka
Paralelní linka
Podzemní
transport
Skupina (Cluster)
Horizontální-/
vertikální výtah
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.13 SIPLACE "výtah" produktivity Verze software SR.50x.xx Vydání 01/2006 CZ
350
7.13.2 Realizace paralelního osazování
Protože linky s paralelně uspořádanými automaty zabírají mnohem více místa pro rozmístění,
byla koncepce paralelního osazování realizována s podzemním transportem a horizontálním/
vertikálním výtahem (HV-Shuttel). Přitom jsou automaty stále uspořádány v sérii, ale pomocí
výtahových jednotek a podzemního transportu je umožněn paralelní provoz linky. Tímto
způsobem je přitom zachována kompaktnost linky SIPLACE.
Podzemní transport 7
Dva transportní pásy transportují prázdné nebo osazené desky pod stroji (viz obr. 7.13 - 1).
Horizontální/vertikální výtah (horizontální/vertikální Shuttle) 7
HV-Shuttle (horizontální/vertikální-Shuttle) je vždy na začátku linky, mezi automaty a na konci
linky. Transportuje desky mezi podzemní rovinou a rovinou zpracování a mezi oběma stopami
podzemního transportu.
7
Obr. 7.13 - 2 Horizontální/vertikální výtah (HV-Shuttle), funkce zm
ě
ny stopy transportu a funkce výtahu
Horizontální transport
HV-Shuttle
funkce výtahu
Vertikální transport
Neosazeno
Osazeno
Standardní
transportní rovina
Rovina podzemního
transportu
HV-Shuttle
změna stop transportu
