Návod k obs luze SIPLACE HF-s érie 2 Bezpe č nost práce Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Výstražné štítky 45 2.2. 8 Výs tražný štít ek W2 07 2 Pos. W207 na ob r . 2.2 - 1 1 a 2.2 - 12 , č í slo výrobk u 030…
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.2 Výstražné štítky Verze software SR.50x.xx Vydání 01/2006 CZ
44
2
Pos. H na obr. 2.2 - 10 (počet na sít'ové napájení: 2)
2.2.7 Výstražný štítek W na krytu nad sít'ovým napájením servozesilovače
2

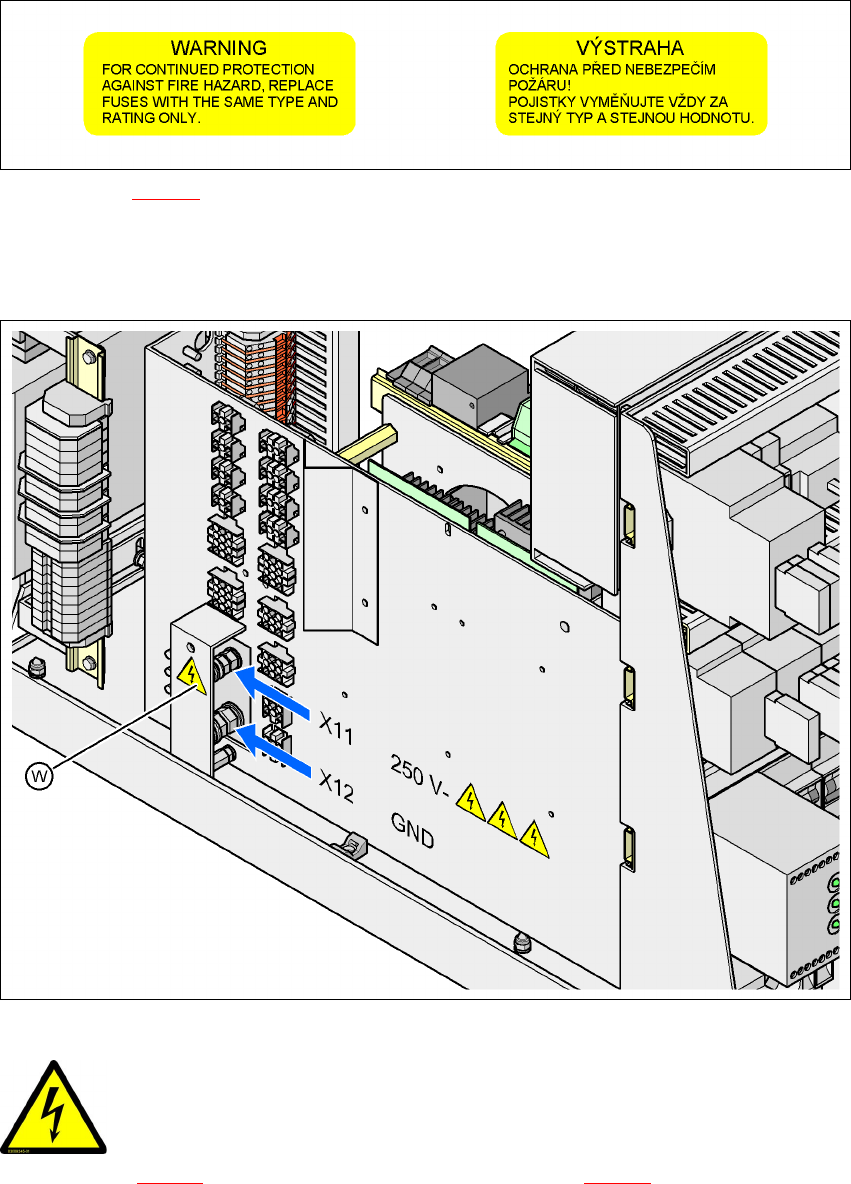

Obr. 2.2 - 10 Výstražný štítek W na krytu nad sít'ovým napájením servozesilova
čů
2
Pos. W na obr. 2.2 - 11 (počet na sít'ové napájení: 8) viz také obr. 2.2 - 10
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Výstražné štítky
45
2.2.8 Výstražný štítek W207
2

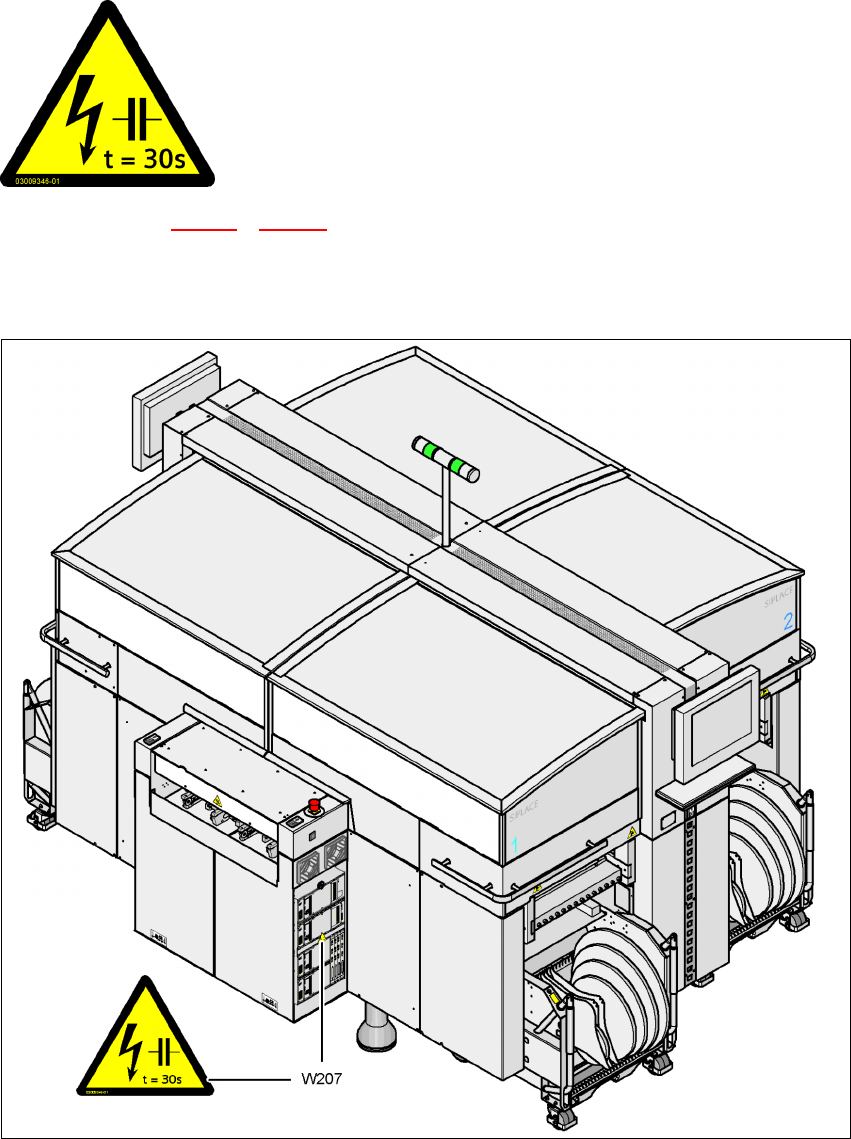

Pos. W207 na obr. 2.2 - 11 a 2.2 - 12, číslo výrobku 03009346-01
(počet na automat: 2 pro HF, 3 pro HF/3)
2.2.8.1 Výstražný štítek W207 na osové jednotce
2

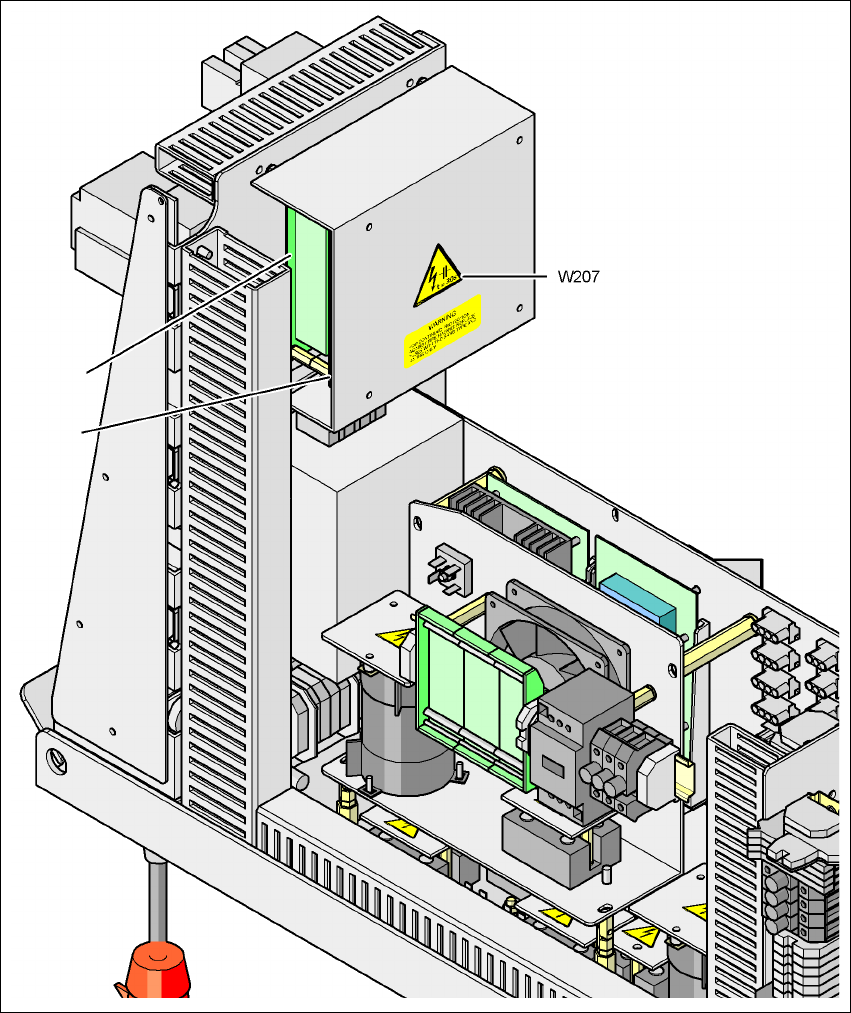

Obr. 2.2 - 11 Výstražný štítek W207 na kotou
č
i Makrolon osové jednotky
Pos. W207, č. výrobku 03009346-01
2
2
SÍŤOVÉ NAPĚTÍ!
Vypnout hlavní vypínač a počkat 30 sekund až se vybijí
kondenzátory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.2 Výstražné štítky Verze software SR.50x.xx Vydání 01/2006 CZ
46
2.2.8.2 Výstražný štítek W207 na omezovači spínacího proudu sít'ového napájení
2
Obr. 2.2 - 12 Výstražný štítek W207 na omezova
č
i spínacího proudu sít'ového napájení
Pos. W207, č. výrobku 03009346-01
DPS1 Deska, omezení proudu při zapnutí - transformátor
DPS2 Deska, omezení proudu při zapnutí - servo
DPS2
DPS1
