Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.5 Bezpečnostní pokyny k provozu automatu
59
2.5.6 Bezpečnostní pokyny pro montáž a demontáž vozíku KS (konstrukčních
součástek)
VÝSTRAHA 2
Z bezpečnostních důvodů (nebezpečí zmáčknutí) smí provádět montáž nebo demontáž vozíku
součástek vždy pouze jedna osoba.
2

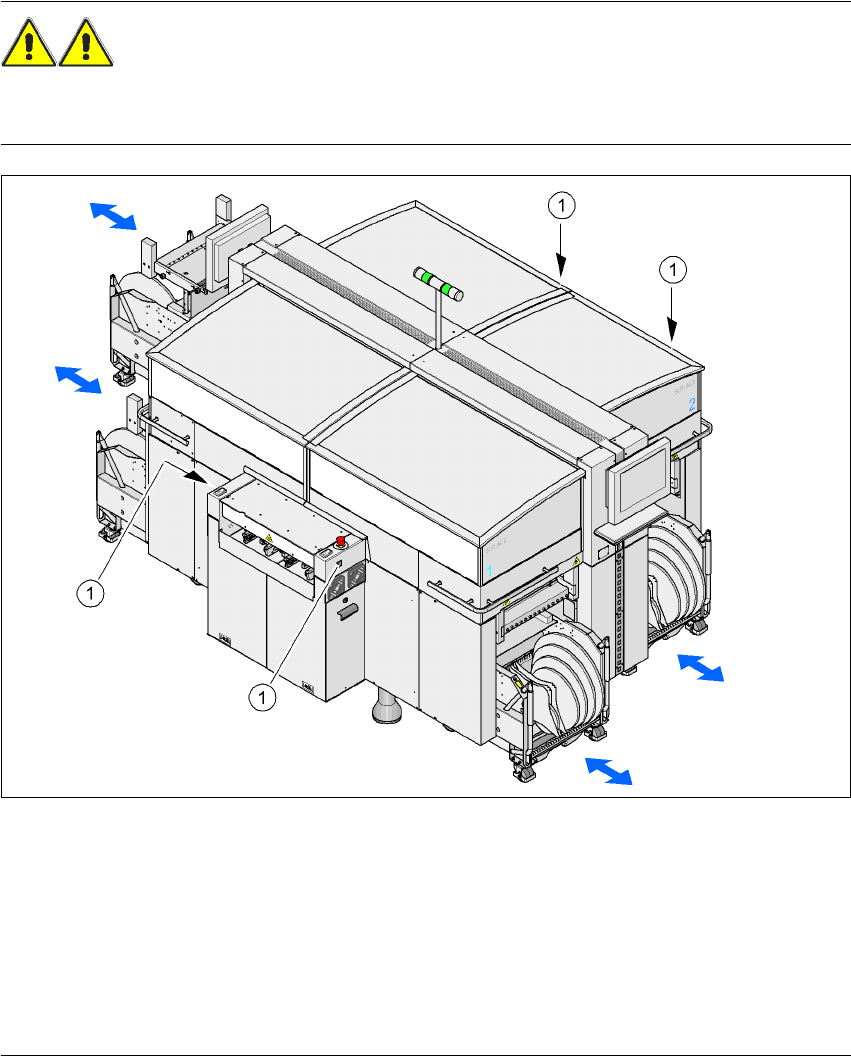

Obr. 2.5 - 5 Bezpe
č
nostní pokyny pro montáž a demontáž vozíku KS (konstruk
č
ních sou
č
ástek)
2
(1) Tlačítko na vstupní a výstupní straně
2
Bezpečnostní koncepce výměny vozíků součástek předpokládá, že obsluhující stlačí tlačítko
(pos. 1) na vstupní nebo výstupní straně automatu, aby se vozík součástek připojil nebo odpojil.
Tak je zajištěno, že obsluha stojí vždy během montáži nebo demontáži bočně na automatu.
Mimoto je možné připojení vozíku součástek pouze při uzavřených ochranných krytech.
POKYN 2
Dříve než připojíte vozík součástek, zkrat'te pásy na předním konci podavače na asi 3 cm.
Konce pásů pak sklouznou do otvorů kanálů pro odvod prázdných pásů bez manuální pomoci.
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.5 Bezpečnostní pokyny k provozu automatu Verze software SR.50x.xx Vydání 01/2006 CZ
60
Tak je zajištěno, že obsluha již nemusí sahat do nebezpečné oblasti kanálů pro odvod prázdných
pásů.
2.5.7 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
2.5.8 Pokyn k EGB bezpečnosti automatů
Používejte výhradně pipety, které jsou označeny jako vodivé. Jen tak splníte předpoklady pro
EGB bezpečnost automatů.
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.6 Bezpečnostní zařízení
61
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty a krycí klapky
2

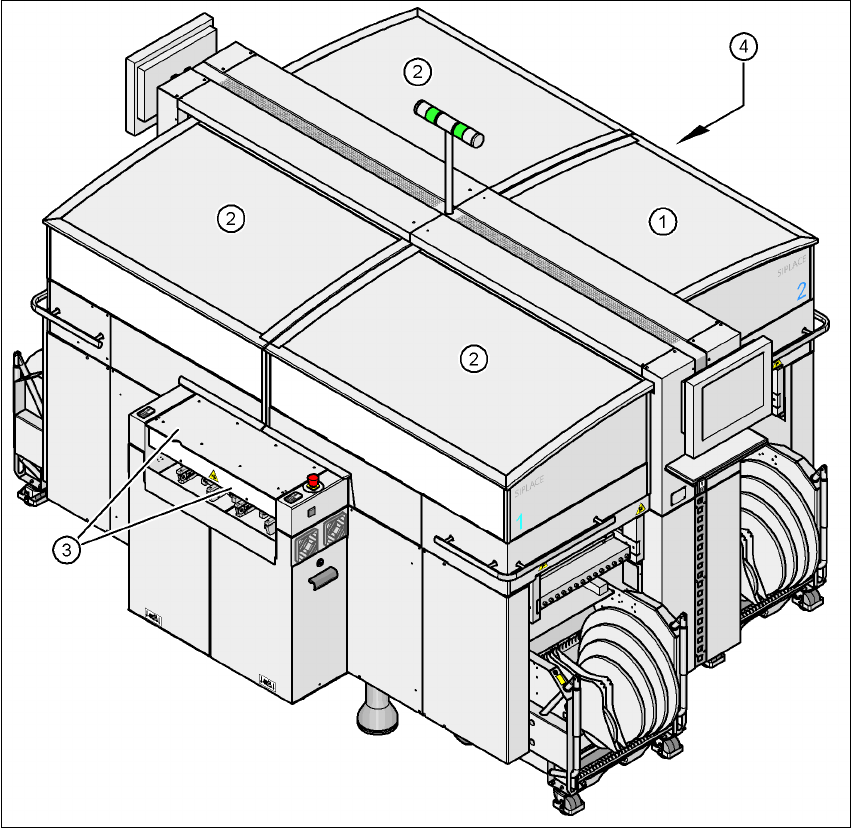

Obr. 2.6 - 1 Ochranné kryty
2
Rozsah pojezdu portálu je zakrytován čtyřmi ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Kryty, které se otevírají
(1) Ochranný kryt, krátký
(2) Ochranný kryt, dlouhý
(3) Krycí klapka a ochrana proti zásahu na vstupním pásu
(4) Krycí klapka a ochrana proti zásahu na výstupním pásu
