směrem nahoru nad vstupem a výstupem pásu transportu desek plošných spojů a ochranný kryt
nad vstupním a výstupním pásem chrání přístup k transportu desek.
Funkce 2
Je-li vyklopen jeden z ochranných krytů nahoru nebo nadzvednuta jedna z krycích klapek na
transportu desek, je ihned přerušeno elektrické napájení os portálů. Osy portálu se zastaví. Na
obrazovce se objeví hlášení "Kryty uzavřít".
Æ Zavřete ochranné kryty a stiskněte tlačítko start (pos. 1 na obr. 2.6 - 2), aby mohlo osazování
pokračovat.
2

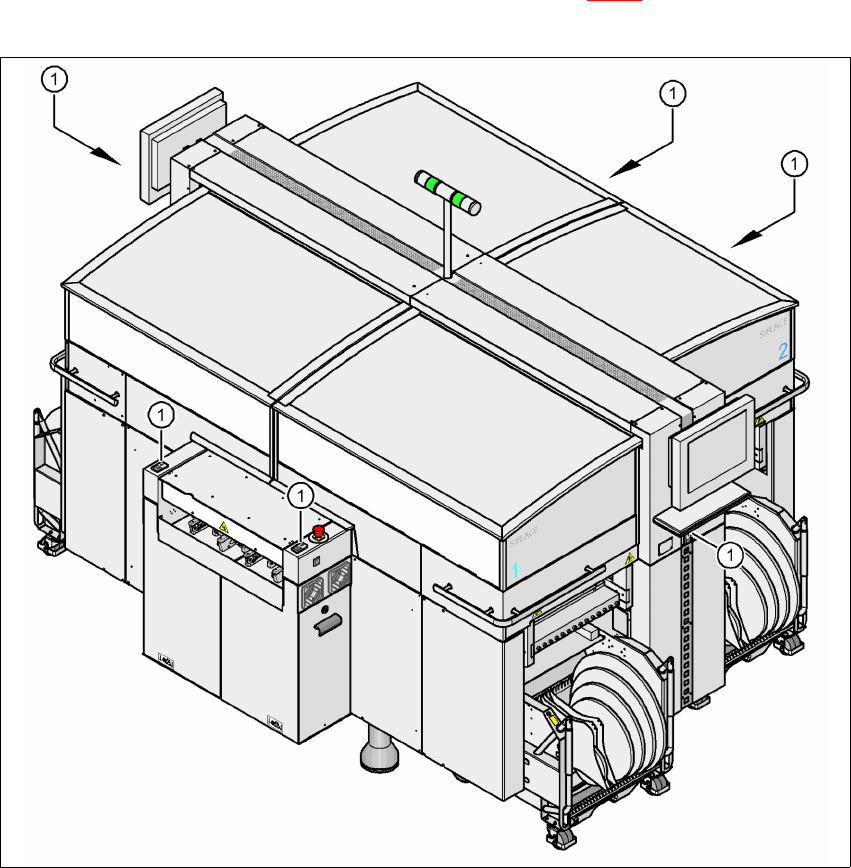

Obr. 2.6 - 2 Umíst
ě
ní tla
č
ítka START (bílé) na automatu
(1) Tlačítko start (bílé) na automatu
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.6 Bezpečnostní zařízení
63
2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatu
2
Obr. 2.6 - 3 Poloha spína
čů
a tla
č
ítek - pohled na stranu výstupu desek
2
(1) Hlavní vypínač
(2) Stop tlačítko (černé) na ovládacím panelu na straně sít'ového napájení
(3) Tlačítko start (bílé) na ovládacím panelu na straně sít'ového napájení
(4) Počitadlo součástek na straně sít'ového napájení
(5) Nouzové stop tlačítko na výstupní straně
(6) Tlačítko start (bílé) na výstupní straně
(7) Stop tlačítko (černé) na výstupní straně
(8) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 2
(9) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 3
(T) Směr transportu desky
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
64
2
Obr. 2.6 - 4 Poloha spína
čů
a tla
č
ítek - pohled na stranu vstupu desek
2
(1) Nouzové stop tlačítko na vstupní straně
(2) Tlačítko start (bílé) na vstupní straně
(3) Stop tlačítko (černé) na vstupní straně
(4) Tlačítko start (bílé) na ovládacím panelu na straně pneumatické jednotky
(5) Stop tlačítko (černé) na ovládacím panelu na straně pneumatické jednotky
(6) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 1
(7) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 4
(T) Směr transportu desky
