2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatu
2

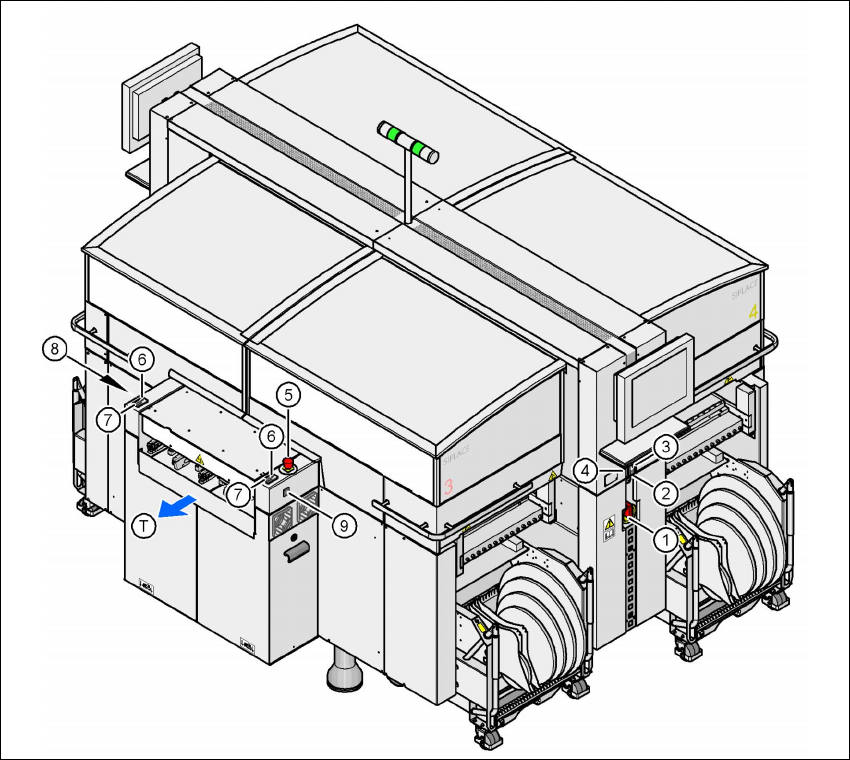

Obr. 2.6 - 3 Poloha spína
čů
a tla
č
ítek - pohled na stranu výstupu desek
2
(1) Hlavní vypínač
(2) Stop tlačítko (černé) na ovládacím panelu na straně sít'ového napájení
(3) Tlačítko start (bílé) na ovládacím panelu na straně sít'ového napájení
(4) Počitadlo součástek na straně sít'ového napájení
(5) Nouzové stop tlačítko na výstupní straně
(6) Tlačítko start (bílé) na výstupní straně
(7) Stop tlačítko (černé) na výstupní straně
(8) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 2
(9) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 3
(T) Směr transportu desky
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
64
2

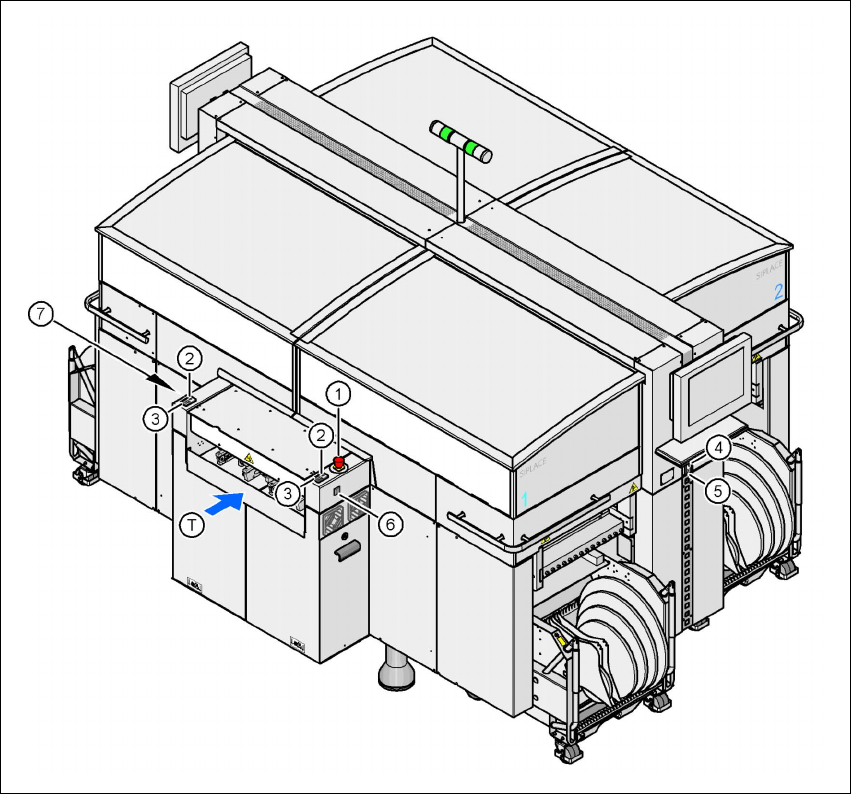

Obr. 2.6 - 4 Poloha spína
čů
a tla
č
ítek - pohled na stranu vstupu desek
2
(1) Nouzové stop tlačítko na vstupní straně
(2) Tlačítko start (bílé) na vstupní straně
(3) Stop tlačítko (černé) na vstupní straně
(4) Tlačítko start (bílé) na ovládacím panelu na straně pneumatické jednotky
(5) Stop tlačítko (černé) na ovládacím panelu na straně pneumatické jednotky
(6) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 1
(7) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 4
(T) Směr transportu desky
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.6 Bezpečnostní zařízení
65
2.6.2.2 Umístění ochranných spínačů na automatu
2

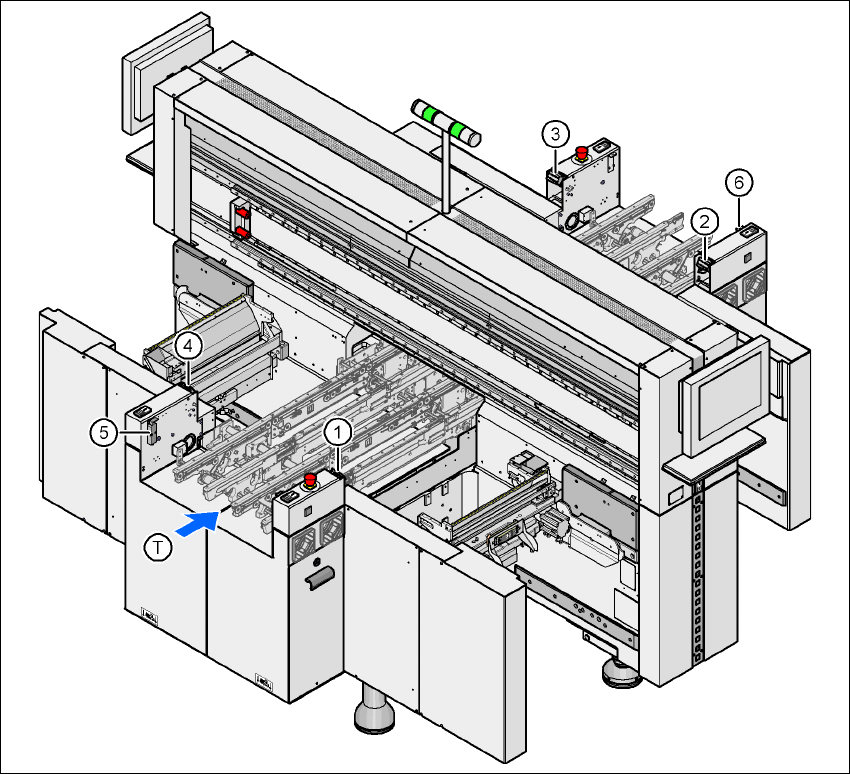

Obr. 2.6 - 5 Umíst
ě
ní ochranných spína
čů
na automatu
2
(1) Spínač ochranného krytu, stanoviště 1
(2) Spínač ochranného krytu, stanoviště 2
(3) Spínač ochranného krytu, stanoviště 3
(4) Spínač ochranného krytu, stanoviště 4
(5) Ochranný spínač pro krycí klapku na vstupní straně transportu desek
(6) Ochranný spínač pro krycí klapku na výstupní straně transportu desek
(T) Směr transportu desky
