Návod k obs luze SIPLACE HF-s érie 2 Bezpe č nost práce Verze software SR.50x.xx Vydání 01/2006 CZ 2.6 Bezpe č nostní za ř ízení 73 2.6.5 Ochrana proti zásahu na mís tech instala ce vozík ů sou č ástek VÝSTRAHA 2 P ř edp…
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
72
2
Obr. 2.6 - 8 Okruhy nouzového zastavení
Stiskněte tlačítko start.
Ne
Ne
Ano
Ne
Ne
Ano
Ano
Ne
2
Aktivní
BOK*) ano
Nap
ě
tí
Osa Y 250 VDC
Osa X 250 VDC
Osa hvězdy 145 VDC
Osa DP 40 VDC
Osa Z 40 VDC
Aktivní
Transport desek ano
Zvedací stůlano
Upevnění desek ano
Přestavení šířky ano
Laserová světelná
závora ano
Řezačka pásů ano
Vtažení vozíku
součástek ano
Ano
2
Aktivní
BOK*) ne
Nap
ě
tí
Osa Y 0 V
Osa X 0 V
Osa hvězdy 0 V
Osa DP 40 VDC
Osa Z 40 VDC
Aktivní
Transport desek ano
Zvedací stůlne
Upevnění desek ne
Přestavení šířky ano
Laserová světelná
závora ne
Řezačka pásů ne
Vtažení vozíku
součástek ano
2
Aktivní
BOK*) ne
Nap
ě
tí
Osa Y 0 V
Osa X 0 V
Osa hvězdy 0 V
Osa DP 40 VDC
Osa Z 40 VDC
Aktivní
Transport desek ne
Zvedací stůlne
Upevnění desek ne
Přestavení šířky ne
Laserová světelná
závora ne
Řezačka pásů ne
Vtažení vozíku
součástek ne
*) BOK Bezpečnostně-ochranná kombinace K6
Ano
Stlačený vzduch
min. 0,5 MPa
(5,0 bar)?
Je stisknuto tlačítko
nouzového zastavení?
Kryt otevřen?
Je
přerušena smyčka
nouzového zastavení
vozíku KS?
Aktivováno
blokování na ovládacím
panelu?
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.6 Bezpečnostní zařízení
73
2.6.5 Ochrana proti zásahu na místech instalace vozíků součástek
VÝSTRAHA 2
Předpokladem pro bezpečnost provozu je vybavení všech stanovišt' podavači. Pokud by nebyl k
dispozici dostatek podavačů, je třeba opatřit neobsazené polohy ochranou proti zásahu
(Dummy-Feeder). I při použití držáku pro ploché zásobníky je třeba zajistit zůstávající volné
polohy ochranou proti zásahu.

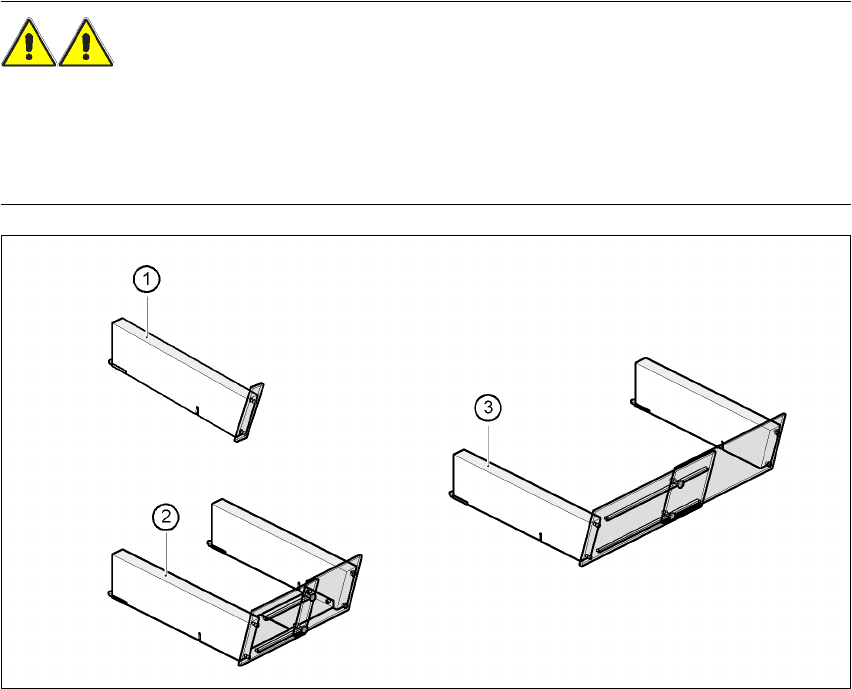

Obr. 2.6 - 9 Ochrana proti zásahu pro vozík KS
2
(1) Ochrana proti zásahu pro 1 stanoviště, č. výrobku 00116961-01
(2) Ochrana proti zásahu pro 6 - 10 stanovišt', č. výrobku 00116962-01
(3) Ochrana proti zásahu pro 11 - 20 stanovišt', č. výrobku 00116963-01
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.7 Zbytkové napětí a doba vybití na automatu Verze software SR.50x.xx Vydání 01/2006 CZ
74
2.7 Zbytkové napětí a doba vybití na automatu
Jestliže je stisknuto tlačítko nouzového zastavení nebo jestliže je vypnut automat, zredukuje se
napětí meziokruhu 250 VDC pro osy portálu příp. 145 VDC pro osy hvězdy během krátké doby
na bezpečné zbytkové napětí.
VÝSTRAHA 2
Automat je napájen sít'ovým napětím 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC příp.
3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebezpečné napětí i při
vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může proto vést k
usmrcení nebo k těžkému poranění a k závažným věcným škodám.
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204,
díl 1).
Æ Kryt nad modulem napájecího napětí a osovou jednotkou smí otevírat pouze kvalifikovaný
resp. školený personál.
Obr. 2.7 - 1 Modul napájecího nap
ě
tí
2
(1) Zámek se závorou krytu
(2) Hlavní vypínač
(3) Modul napájecího napětí za ochranným krytem
(4) Jednotka osy
