Návod k obs luze SIPLACE HF-s érie 2 Bezpe č nost práce Verze sof tware SR.50x.xx Vydání 01/2006 CZ 2.9 Stav energie automat u po vypnutí hlavn ím vypína č em 79 2 Obr . 2.9 - 2 Poloha hlavního vypína č e a servisní zásu…
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.9 Stav energie automatu po vypnutí hlavním vypínačem Verze software SR.50x.xx Vydání 01/2006 CZ
78
2.9 Stav energie automatu po vypnutí hlavním
vypínačem
2

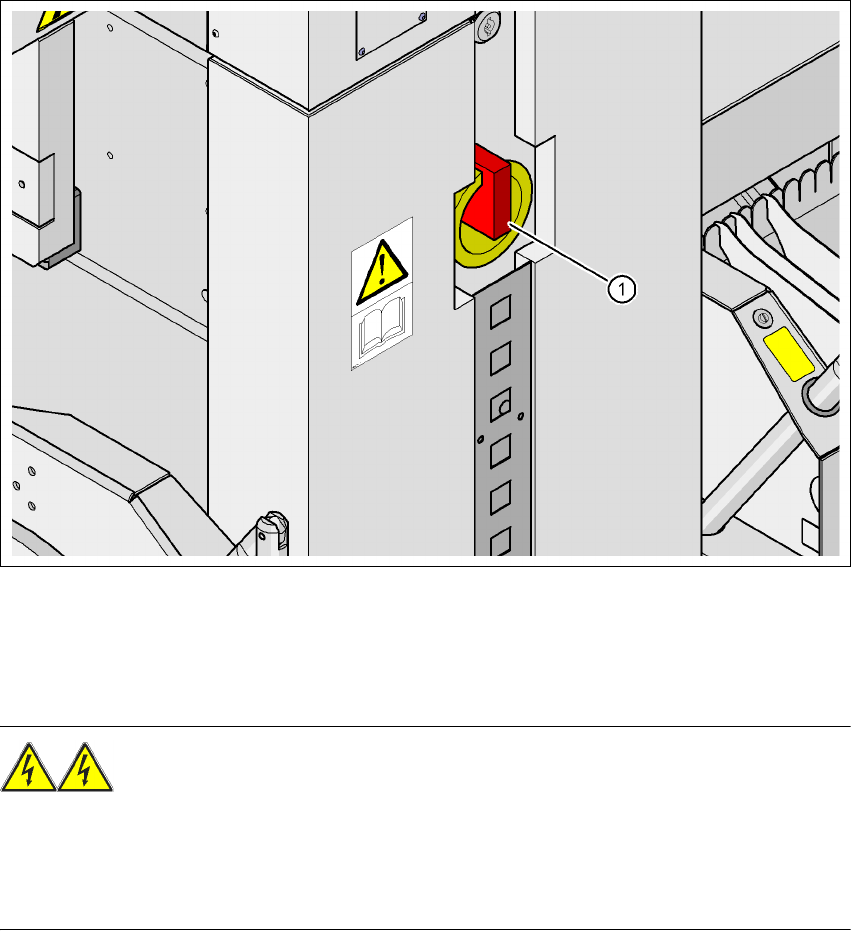

Obr. 2.9 - 1 Poloha elektrického napájení na automatech
2
VÝSTRAHA
Automat je napájen sít'ovým napětím 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC příp.
3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebezpečné napětí i při
vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může proto vést k
usmrcení nebo k těžkému poranění a k závažným věcným škodám. 2
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204,
díl 1).
Æ Kryt desky napájení mohou otevírat pouze kvalifikované a vyškolené osoby.
(1) Hlavní vypínač
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
79
2

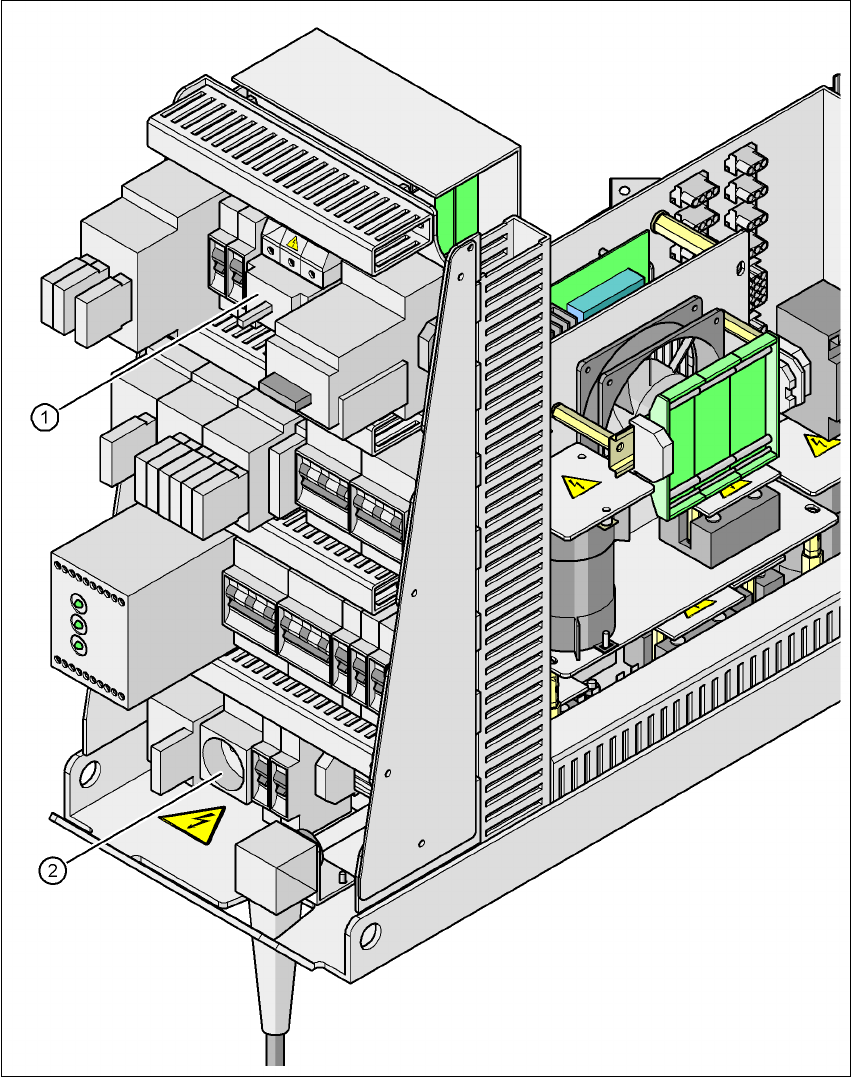

Obr. 2.9 - 2 Poloha hlavního vypína
č
e a servisní zásuvky
2
(1) Hlavní vypínač
(2) Servisní zásuvka
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.9 Stav energie automatu po vypnutí hlavním vypínačem Verze software SR.50x.xx Vydání 01/2006 CZ
80
2

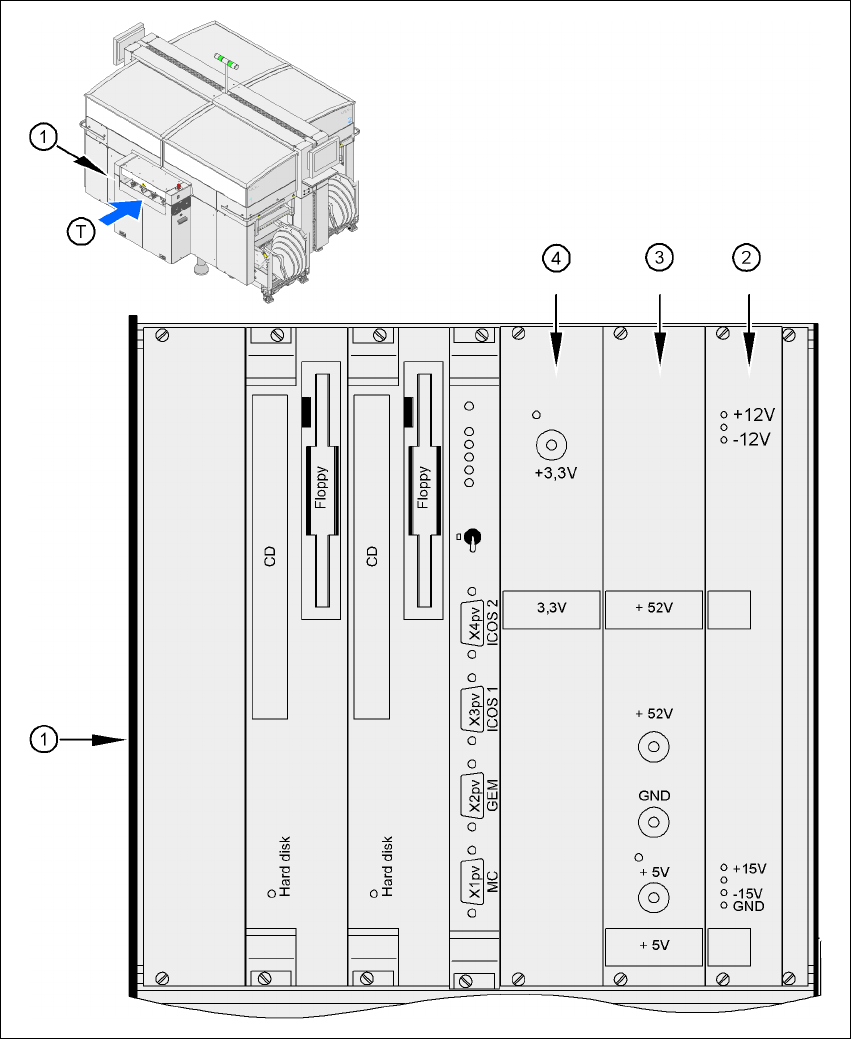

Obr. 2.9 - 3 Poloha po
č
íta
č
ové jednotky
2
(1) Modul počítače (horní díl)
(2) Deska napájení ± 12 VDC/± 15 VDC
(3) Deska napájení + 5 VDC/+ 52 VDC
(4) Deska napájení + 3,3 VDC
(T) Směr transportu desky
