Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
81
2.9.1 Hlavní vypínač vypnut - automat připojen k síti
VÝSTRAHA
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné napětí:
–Připojovací svorky kabelů L1, L2 a L3 hlavního vypínače Q1 (viz obr. 2.9 - 4
)
– Servisní zásuvka X102 (viz obr. 2.9 - 4
)
– Jistící automat F1 pro servisní desku (viz obr. 2.9 - 4
)
– Sít'ový filtr Z1 (viz obr. 2.9 - 4
)
– Svorkovnice X100 pro připojení kabelu sít'ového napájení
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je hnědá.
– Jednotka osy
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.9 Stav energie automatu po vypnutí hlavním vypínačem Verze software SR.50x.xx Vydání 01/2006 CZ
82
2

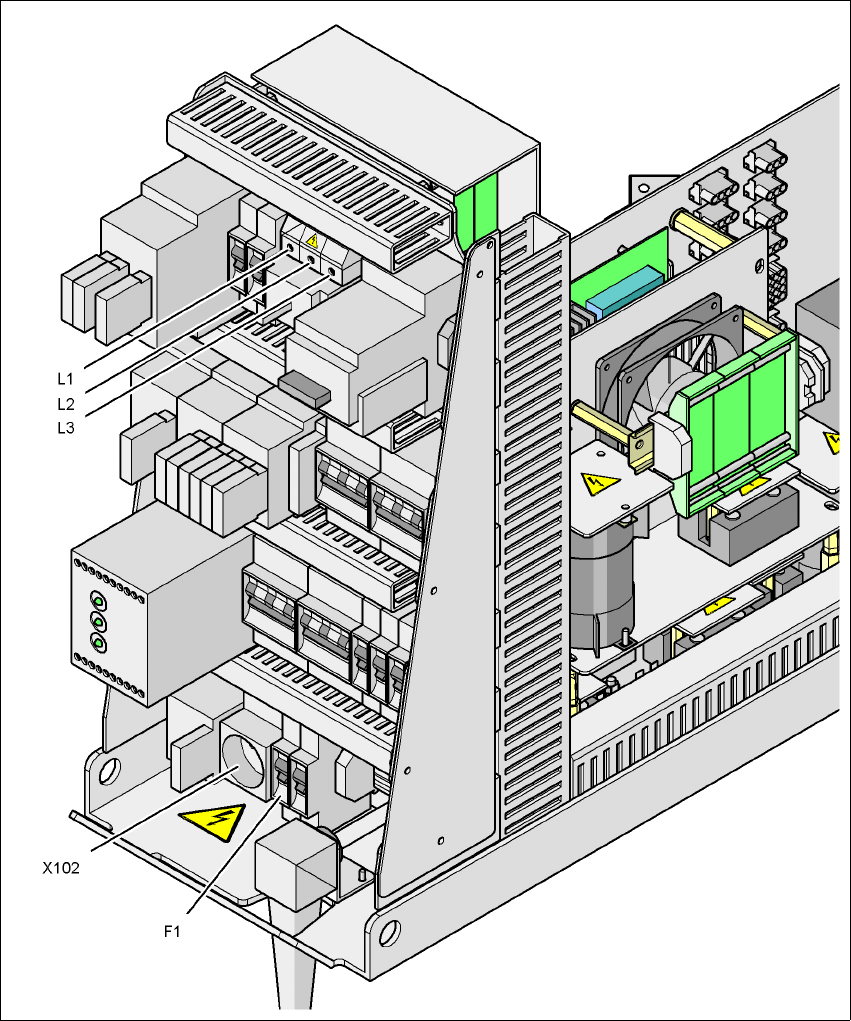

Obr. 2.9 - 4 Modul elektrického napájení, pohled zep
ř
edu
2
Q1 Hlavní vypínač
X102 Servisní zásuvka
F1 Pojistka servisní zásuvky
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
83
2

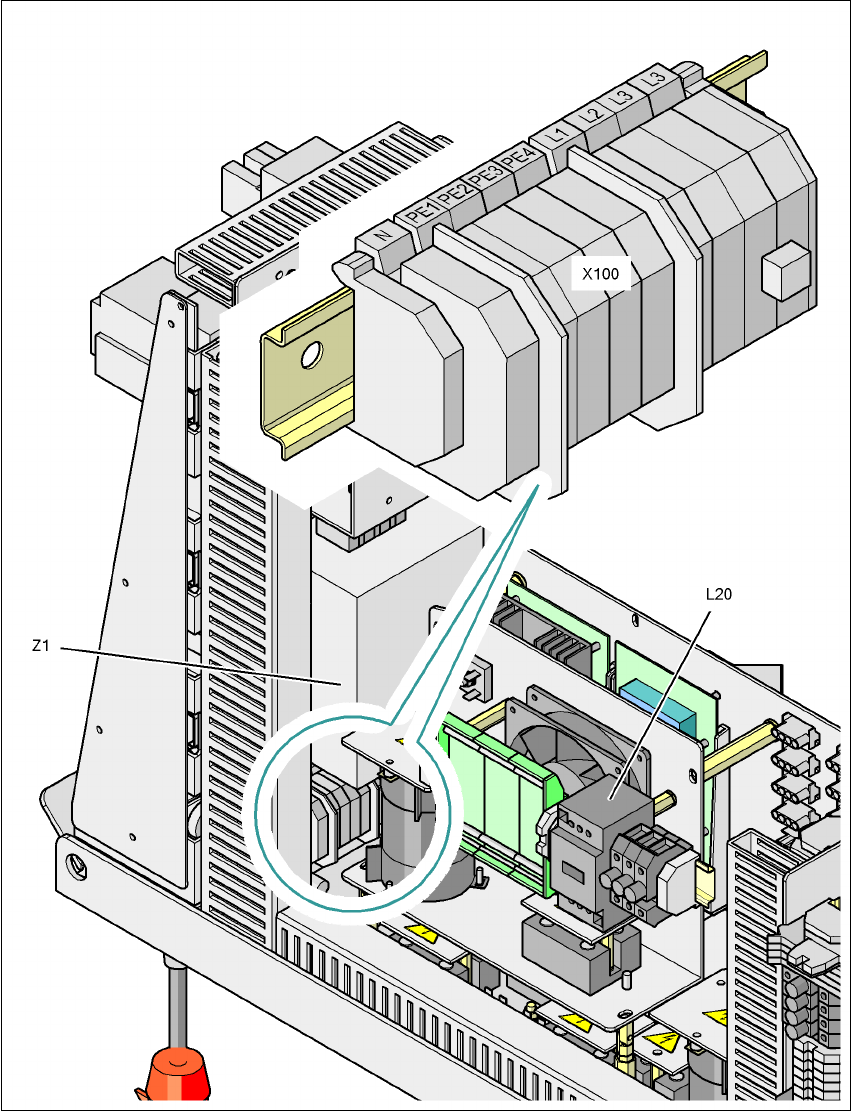

Obr. 2.9 - 5 Modul elektrického napájení, pohled zezadu
2
X100 Připojovací svorka pro kabel sít'ového napájení
L20 Vybíjecí tlumivka s pojistkami F21, F22 a F23
Z1 Sít'ový filtr
