Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 3.1 Popis stroje
95
3

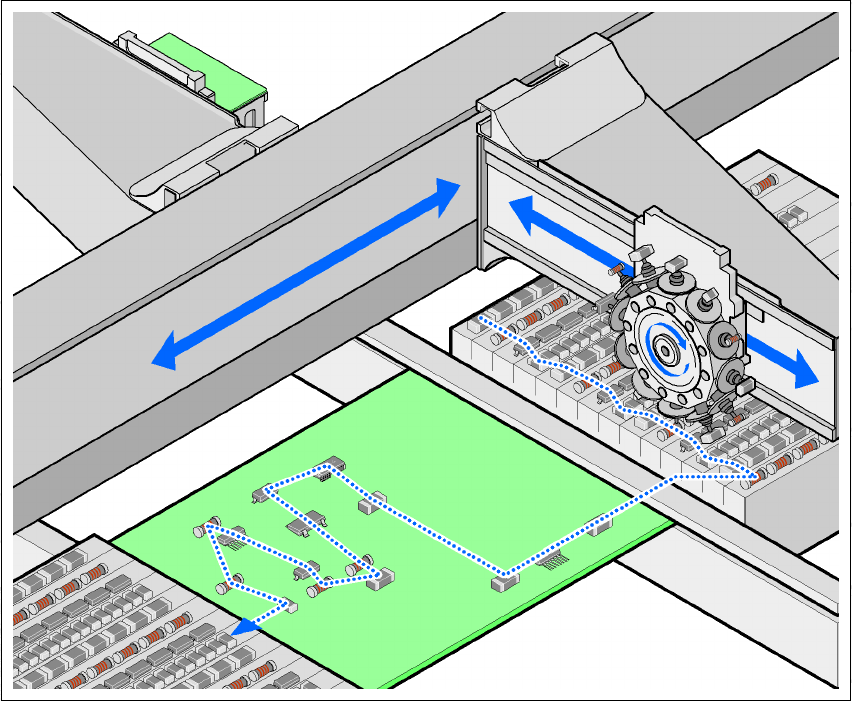

Obr. 3.1 - 2 Princip osazování podle procesu Collect&Place
3
Pro rozšíření funkcí automatu je nabízeno následující příslušenství:
–Přídavné vozíky součástek zvyšují stupeň využití automatu, protože jejich vystrojováním
(nabíjením) mimo automat lze redukovat časy potřebné pro vystrojování.
– Pomocí dvojitého transportu lze dále zvýšit vytížení stroje, protože se eliminují neproduktivní
časy transportu desek.
– Automatické měniče pipet zaručují rychlou a optimální konfiguraci pipet.
– Čtečky čárových kódů desek umožňují výrobkem řízenou změnu výroby.
– Čtečky čárových kódů desek zaručují optimální kontrolu výstroje a doplnění.
– Velké a citlivé součástky mohou být připravovány na tácech připojitelných měničů Matrix-
Tray-Changer.
– Koncepce paralelního osazování byla realizována pomocí Productivity Lift. Mimoto lze takto
zlepšit i poměr mezi produktivními a neproduktivními časy.
3 Technická data Návod k obsluze SIPLACE HF-série
3.2 Výkonové parametry automatů Verze software SR.50x.xx Vydání 01/2006 CZ
96
3.2 Výkonové parametry automatů
Typy osazovacích hlav Hlava SIPLACE TwinHead (TH)
6-ti segmentová hlava Collect&Place (C&P6)
12-ti segmentová hlava Collect&Place (C&P12)
Počet portálů HF: 2
HF/3: 3
Osazovací výkon
(Benchmark)
HF
HF/3
Oblast osazování 1 Oblast osazování 2
Portál 1 Portál 3
C&P12 C&P12 28.000 KS/h
C&P12 C&P6 23.300 KS/h
C&P6 C&P6 18.600 KS/h
C&P12 TH 17.700 KS/h
C&P6 TH 13.000 KS/h
TH TH 7.400 KS/h
Oblast osazování 1 Oblast osazování 2
Portál 1 / Portál 4 Portál 3
C&P12 / C&P12 C&P12 40.400 KS/h
C&P12 / C&P12 C&P6 35.700 KS/h
C&P12 / C&P12 TH 30.100 KS/h
C&P12 / C&P6 C&P6 29.600 KS/h
C&P12 / C&P6 TH 24.000 KS/h
C&P6 / C&P12 C&P6 29.600 KS/h
C&P6 / C&P12 TH 24.000 KS/h
C&P6 / C&P6 C&P6 27.600 KS/h
C&P6 / C&P6 TH 22.000 KS/h
Spektrum součástek 0,6 x 0,3 mm² (0201) až 85 x 85 mm² / 125 x 10 mm²,
Max. 200 x 125 mm² (s omezeními)
Výška součástek C&P12: 6 mm
C&P6: 8,5 mm
TH: 25 mm (Při použití kamery Multicolor se výška redukuje
na 18,3 mm)
Přesnost osazování C&P12:
Standardní kamera sou
č
ástek (24 x 24):
± 45 µm (3 σ), ± 60 µm (4 σ)
DCA-kamera:
± 41 µm (3 σ), ± 55 µm (4 σ)
C&P6:
Standardní kamera sou
č
ástek (39 x 39):
± 45 µm (3 σ), ± 60 µm (4 σ)
DCA-kamera:
± 41 µm (3 σ), ± 55 µm (4 σ)
TH:
Kamera sou
č
ástek, typ 22 (50 x 40):
± 26 µm (3 σ) ± 35 µm (4 σ)
Kamera sou
č
ástek, typ 20 (8 x 8):
± 22 µm (3 σ), ± 30 µm (4 σ)
Úhlová přesnost C&P12: ± 0,5° (3 σ)± 0,7°(4 σ)
C&P6: ± 0,2° (3 σ)± 0,3°(4 σ)
TH: ± 0,05° (3 σ) ± 0,07° (4 σ)
Návod k obsluze SIPLACE HF-série 3 Technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 3.3 Hodnoty přípojů automatů
97
3.3 Hodnoty přípojů automatů
3
Příprava součástek 4 vozíky součástek s držákem role pásu a integrovanými
odpadovými nádobami
15 parkovišt' stolů součástek šířka ŕ 30 mm nebo až 2 měniče
Matrix-Tray-Changer namísto vozíků součástek
(HF/3: 1 měnič MTC)
Typy podavačů Pásy, podavače Bulkcase, tyčové zásobníky, podavače OEM
specifické podle aplikace, podavače Surftape (8, 12, 16 mm),
ploché zásobníky
Kapacita přípravy 180 stop, šířka 8 mm (60 S podavač, 3 x 8 mm)
120 stop, šířka 8 mm (60 S podavač, 2 x 8 mm)
60 stop, šířka 12 nebo 16 mm (60 S podavač, 12/16 mm )
40 stop, šířka 24 nebo 32 mm (40 S podavač, 24/32 mm )
28 stop, šířka 44 mm (28 S podavač, 44 mm)
24 stop, šířka 56 mm (24 S podavač, 56 mm)
20 stop, šířka 72 mm (20 S podavač, 72 mm)
16 stop, šířka 88 mm (16 S podavač, 88 mm)
Formáty desky
(délka x šířka)
Jednoduchý transport
50 x 50 mm² až 450 x 508 mm²
50 x 80 mm² až 610 x 508 mm² (příslušenství "dlouhé desky")
Dvojitý transport
50 x 50 mm² až 450 x 250 mm²
50 x 80 mm² až 610 x 250 mm² (příslušenství "dlouhé desky")
Dvojitý transport v módu jednoduchého transportu
50 x 50 mm² až 450 x 450 mm²
50 x 80 mm² až 610 x 450 mm² (příslušenství "dlouhé desky")
Tloušt'ka desky 0,3 - 4,5 mm (použití silnějších desek poptejte)
Hodnoty elektrických přípojů
Napětí přípojů 3 x 208 VAC ± 5 %; 50/60 Hz (U.S.A)
3 x 230 VAC ± 5 %; 50/60 Hz
3 x 380 VAC ± 5 %; 50/60 Hz
3 x 400 VAC ± 5 %; 50/60 Hz (Evropa)
3 x 415 VAC ± 5 %; 50/60 Hz
Jištění 3 x 32 A (3 x 208 VAC)
3 x 32 A (3 x 230 VAC)
3 x 16 A (3 x 380 VAC)
3 x 16 A (3 x 400 VAC)
3 x 16 A (3 x 415 VAC)
Jmenovitý zdánlivý výkon 3,5 kVA (HF/3)
3,3 kVA (HF)
