Driftsvejledning SIPLACE HF -serie 6 Komponent-hån dtering Softwareversion SR.50x. xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører 267 6.2.18 Flademagasinholder Med flade magasinh olderen kan kompone nter hente …
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
266
6.2.17.2 Tekniske data
6
6
6
6.2.17.3 Parametre for surftape-transportør
Parametrene for surftape-transportørerne kan modificeres på SIPLACE Pro-computeren.
Tapebredder 8/12/16 mm
Anbefalede tape- og komponent-
størrelser
8 mm: Komponent 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: Komponent 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: Komponent 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Pakningsnøjagtighed for Bare Die på
surftapen
Bare Die-størrelse indtil 2,3 x 2,3 mm²: +/- 100 µm, 6 σ
Bare Die-størrelse over 2,3 x 2,3 mm²: +/- 200 µm, 6 σ
(i forhold til lommemidterpunkt)
Nødvendig afstand mellem Bare Die-
kanter og tapelomme Min. 0,4 mm
Udstødernål Enkelt eller tredobbelt nål, afhængigt af Die-størrelsen
Tapemateriale Metrisk
Tapestandard IEC 286-3, DIN-IEC-286, EIA 481 og JIS C 0806
Taperullediameter 7" til 15"
Transportørens stilleflade 1 placeringssted på komponentbord
Driftsvejledning SIPLACE HF-serie 6 Komponent-håndtering
Softwareversion SR.50x.xx Udgave 01/2006 DK 6.2 Tekniske data - S-transportører
267
6.2.18 Flademagasinholder
Med flademagasinholderen kan komponenter hentes fra enkelte flademagasiner. Flademagasi-
nerne skiftes med hånden.
6

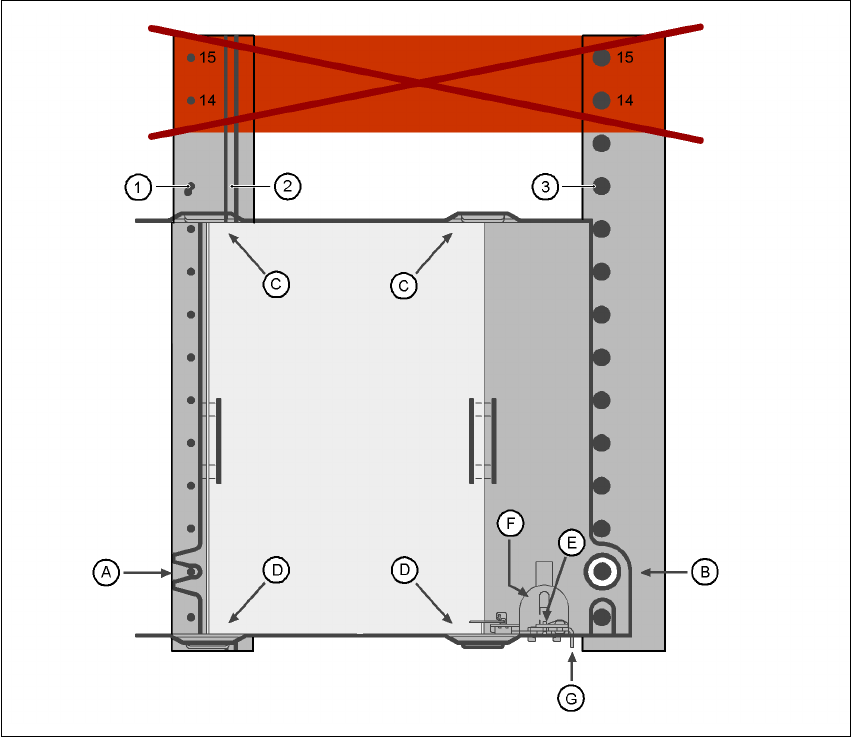

Fig. 6.2 - 18 Montering/demontering
(1) Centreringsstifter
(2) Magnetliste
(3) Kalot
(14), (15) Denne position må ikke belægges.
Flademagasinholderen stilles på komponentbordet som en transportør. Der findes to forskellige
former for holdere, der varierer i bredden.
Holder til stort flademagasin (260 x 360 mm², fylder 9 placeringssteder)
artikel-nr. 00116430-01 og 6
Holder til lille flademagasin (136 x 360 mm², fylder 5 placeringssteder)
artikel-nr. 00116432-01 6
6 Komponent-håndtering Driftsvejledning SIPLACE HF-serie
6.2 Tekniske data - S-transportører Softwareversion SR.50x.xx Udgave 01/2006 DK
268
HENVISNING
– Holderen til flademagasiner kan klargøres i følgende placeringssteder:
HF-automat: Placeringssteder 2 og 4
HF/3-automat: Placeringssted 2
Transportør-positionerne 14 og 15 på komponentbordet må
ikke
optages.
– På placeringssted 4 kan holderen og pipetteveksleren ikke anvendes på samme tid.
– Komponentvognen kan ikke køres hen til eller væk fra automaten, når holderen er klargjort.
6.2.18.1 Montering
Æ Sæt forsiden på "flademagasinholder" ind i den tilhørende centreringsstift (A i Fig. 6.2 - 18).
Æ Sæt herefter boringen bag på "flademagasinholder" oven på kalotten på komponentbordet
(B i Fig. 6.2 - 18
).
Æ Kontrollér om "flademagasinholder" ligger plan på komponentbordet.
Æ Sæt den ene side på flademagasinholderen ind i holderen (C i Fig. 6.2 - 18). Tryk nu den an-
den side ind i holderen (D i Fig. 6.2 - 18
).
Æ Skub flademagasinet mod anslaget (E i Fig. 6.2 - 18).
Æ Fastgør flademagasinholderen ved at trykke trykstykket (F i Fig. 6.2 - 18) nedad.
Æ Flademagasinholderen fjernes ved at trykke på trykstykket en gang til.
HENVISNING
Ved "holderen til lille flademagasin" (136 mm) kan et flademagasin (JEDEC-/ CENELEC-flade-
magasin) monteres direkte på holderen, altså uden flademagasinholder. Til dette formål skiftes
trykkeren.
ADVARSEL
En god driftssikkerhed forudsætter, at alle placeringssteder er udstyret med transportører.
Står der ikke nok transportører til rådighed, skal ikke optagede placeringssteder forsynes med en
sikkerhedsafdækning (dummy-feeder). De fritblivende placeringssteder skal også sikres med en
sikkerhedsafdækning, når en flademagasinholder klargøres.
