3 Tekniske data Driftsvejledning SIPLACE HF-serie
3.11 Visionssystemer Softwareversion SR.50x.xx Udgave 01/2006 DK
144
3.11 Visionssystemer
Hvert 6-segment- og hvert 12-segment-Collect&Place-hoved har sit eget komponent-visionsmo-
dul (se Fig. 3.7 - 3
på side 118 og Fig. 3.7 - 6 på side 123). Komponent-kameraet, stationær, P&P
(type 22) 50 x 40 til TwinHead er fastgjort på maskinens ramme. 3
Monteringspositioner for komponent-kameraet, stationær, P&P (type 22) 50 x 40 3
3
3

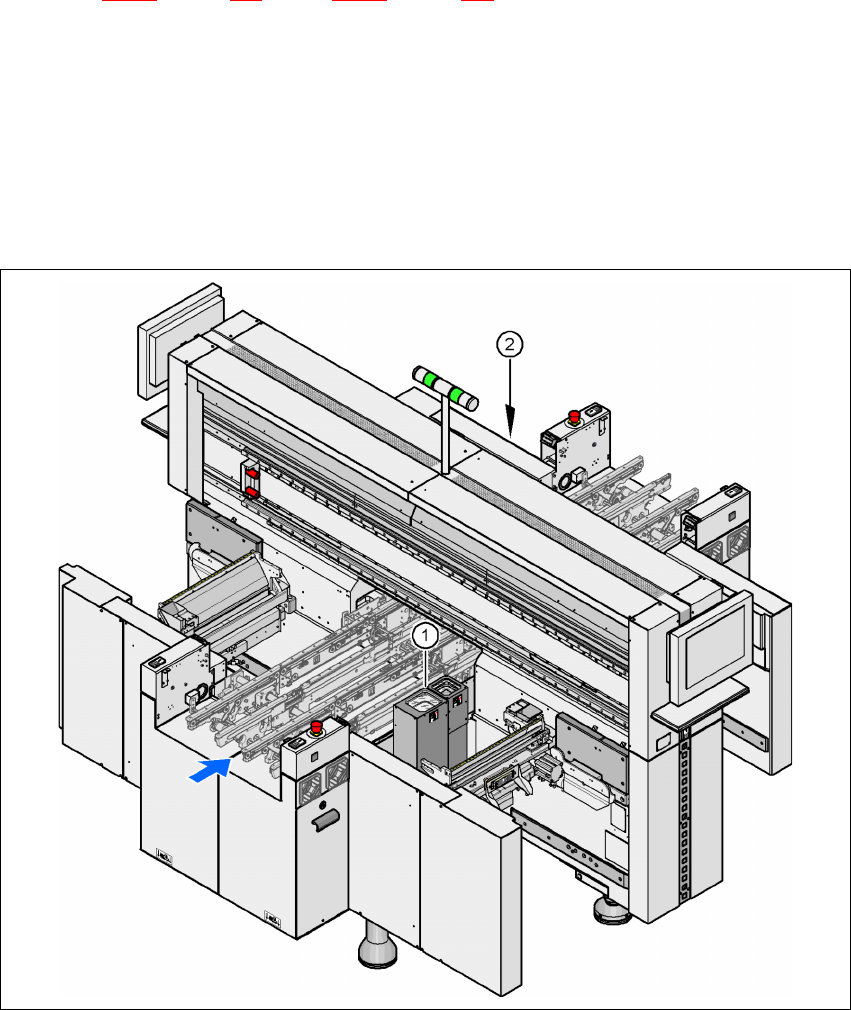

Fig. 3.11 - 1 Monteringspositioner for komponent-kameraet, stationær, P&P (type 22) 50 x 40
(1) Monteringsposition for placeringssted 1 (HF-automat)
(2) Monteringsposition for placeringssted 3 (HF- og HF/3-automat)
TwinHead Komponent-kamera, stationær, P&P (type 22) 50 x 40
Bestykningsområde 1 Placeringssted 1 (HF-automat)
Bestykningsområde 2 Placeringssted 3 (HF- og HF/3-automat)
Driftsvejledning SIPLACE HF-serie 3 Tekniske data
Softwareversion SR.50x.xx Udgave 01/2006 DK 3.11 Visionssystemer
145
ADVARSEL
FARE FOR HOVEDCRASH 3
Skiftes bestykningshovedet fra et TwinHead til et Collect&Place-hoved, skal komponent-kame-
raet, stationær, P&P (type 22) 50 x 40 og komponent-kameraet, stationær, P&P (type 20) 8 x 8 til
TwinHead demonteres, ellers kolliderer Collect&Place-hovedet med kamerahusene.
Ved hjælp af komponent-visionsmodulet bestemmes 3
– komponentens nøjagtige position på pipetten og
– husformens geometri.
PCB-visionsmodulet beregner ved hjælp af pasmærker på printpladerne 3
– printpladens position,
– printpladens drejevinkel
– og printpladens deformation.
PCB-kameraerne er fastgjort på undersiden af portalerne. Ved hjælp af pasmærker på transpor-
tørerne beregner de den nøjagtige henteposition for komponenter, hvilket især er vigtigt for små
komponenter. 3
3 Tekniske data Driftsvejledning SIPLACE HF-serie
3.11 Visionssystemer Softwareversion SR.50x.xx Udgave 01/2006 DK
146
3.11.1 Komponent-kamera (24 x 24) på 12-segment-Collect&Place-hoved
3.11.1.1 Opbygning
3

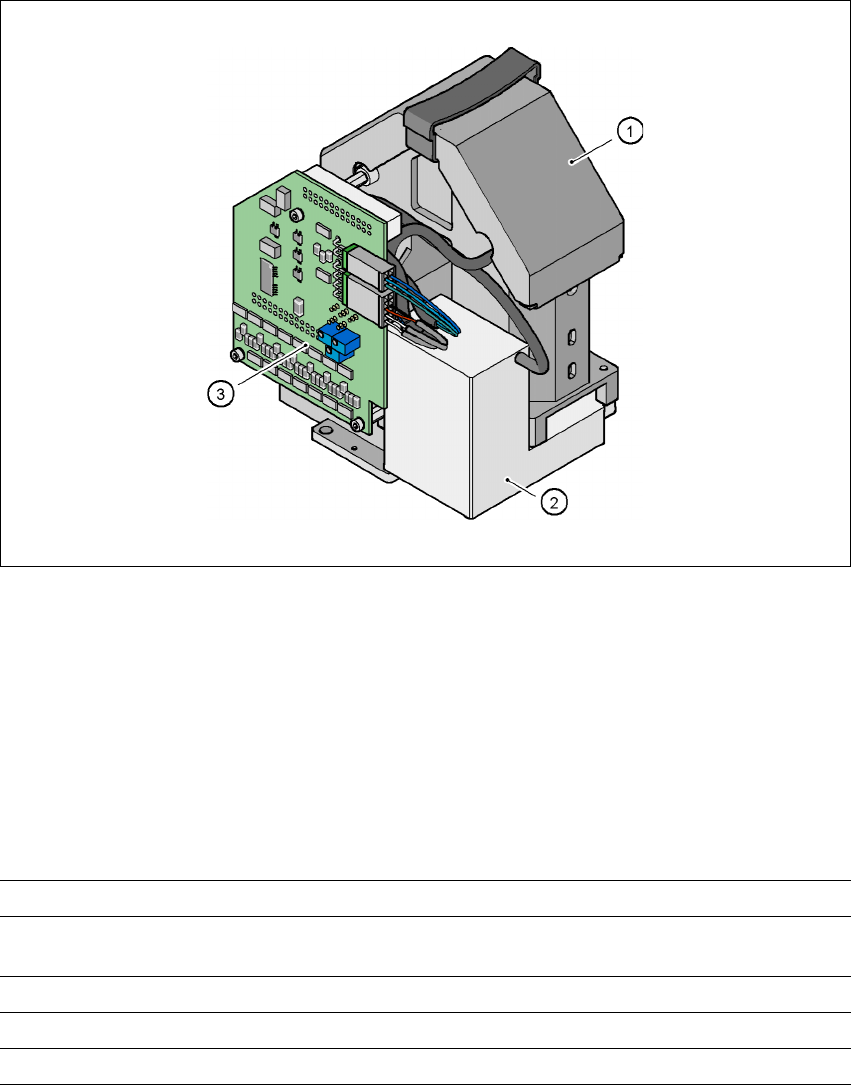

Fig. 3.11 - 2 Komponent-kamera (24 x 24) på 12-segment-Collect&Place-hoved
3
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
3
3.11.1.2 Tekniske data
3
Komponent-mål 0,6 x 0,3 mm² til 18,7 x 18,7 mm²
Komponent-spektrum 0201 til PLCC44 inkl. BGA, µBGA, Flip-Chip, TS-
OP, QFP, PLCC, SO til SO32, DRAM
Minimal benafstand 0,5 mm
Synsfelt 24 x 24 mm²
Belysningsart Reflekteret lys (tre frit programmerbare niveauer)
