3.11.4 PCB-kamera, standard (type 5)

3.11.4.1 Position

Fig. 3.11 - 5 PCB-kamera, standard (type 5) på portalen - set nedefra

(1) PCB-kamera - optik og belysning

(2) Kameraforstærker

(3) Hovedholder

(4) Portal

3.11.4.2 Tekniske data

PCB-pasmærker Indtil 3 (enkeltkoblinger og multiudnyttelse)

Lokale pasmærker Indtil 2 pr. PCB (kan være af forskellig type)

Bibliotekslager Indtil 255 parmærketyper - systempasmærker ≥ 249

Billedforarbejdning Geometric Alignment

Belysningsart Reflekteret lys

Registreringstid/mærke/dårligmærke 0,4 s

Synsfelt 5,7 x 5,7 mm²

3 Tekniske data Driftsvejledning SIPLACE HF-serie

3.12 PCB-enkelttransport Softwareversion SR.50x.xx Udgave 01/2006 DK

150

3.12 PCB-enkelttransport

Automaten er standardmæssigt udstyret med PCB-enkelttransporten. PCB-dobelttransporten le-

veres fra fabrikken som option (se afsnit 3.13

, side 153). Vælg den højre eller venstre side af print-

kort-transporten som faste transportside afhængigt af de stillede krav. 3

Transportbåndene drives af jævnstrømmotorer. Til hvert midterbånd findes et løftebord, der be-

nyttes til at klemme printkortene fast. Bredden på PCB-transporten kan indstilles med betjenings-

overfladen eller i bestykningsprogrammet. 3

3.12.1 Opbygning af

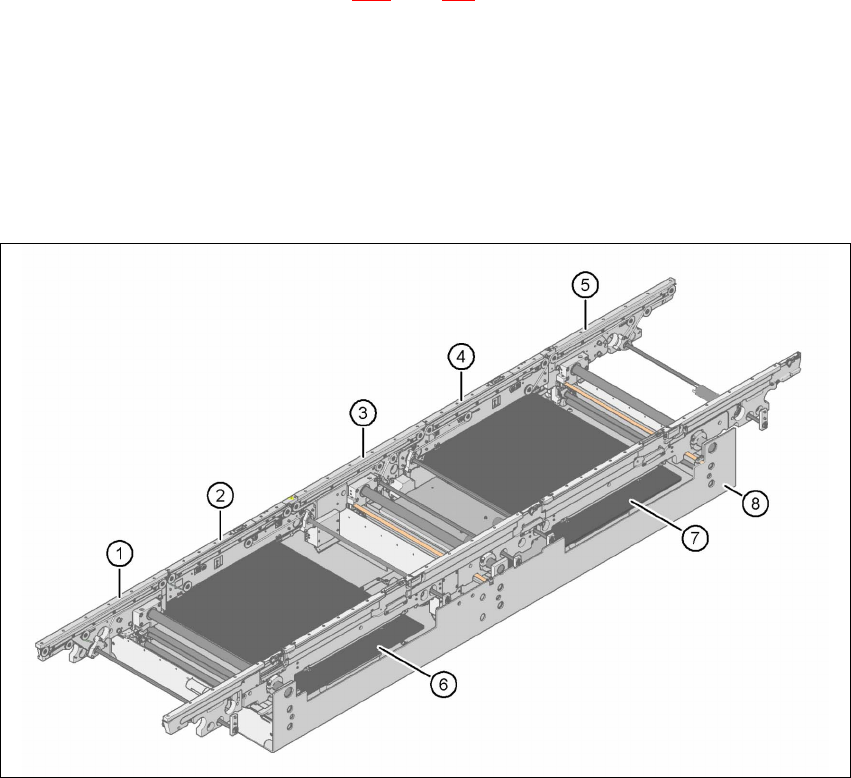

Fig. 3.12 - 1 Opbygning af PCB-enkelttransport

(1) Indgangstransport

(2) Bearbejdningstransport 1

(3) Mellemtransport

(4) Bearbejdningstransport 2

(5) Udgangstransport

(6) Løftebord 1

(7) Løftebord 2

(8) Monteringskar

Driftsvejledning SIPLACE HF-serie 3 Tekniske data

Softwareversion SR.50x.xx Udgave 01/2006 DK 3.12 PCB-enkelttransport

151

3.12.2 Tekniske data

3.12.3 Funktionsbeskrivelse

Printpladen klemmes fast fra undersiden til bestykning. Afstanden mellem printpladeoverside og

bestykningshoved er derfor uændret ved enhver printplade og afhænger ikke mere af printpladens

tykkelse. Som følge heraf er bestykningsraten heller ikke mere afhængig af printplade-tykkelsen.

Derudover er dette med til at optimere printplade-mærkecentreringen. Den ensblivende afstand

mellem printplade-overflade og printplade-kamera er printplade-kameraets fokus altid lige skarpt

indstillet på printplade-overfladen. Printplade-mærkekonturerne vises optimalt på printplade-ka-

meraets CCD-chip. 3

Bredden på printpladetransporten indstilles og overvåges af en integreret reguleringskreds. Den

vælges ved programkald. Reguleringselektronikken aktiverer skridtmotorerne, indtil den ønskede

bredde er nået. Breddeindstillingen er altså uafhængig af andre maskinkomponenter. 3

Fast transportkant Højre eller venstre

Printpladeformat

Standard (L x B)

Konfiguration "bred PCB"

Option "lang PCB"

50 x 50 mm² til 450 x 450 mm² (artikel-nr. 00119625-xx)

50 x 50 mm² til 450 x 508 mm² (artikel-nr. 00119629-xx)

50 x 80 mm² til 610 x 508 mm² (artikel-nr. 00119672-xx)

Printpladetykkelse

Standard 0,3 mm til 4,5 mm ± 0,2 mm

(stærkere PCB kan bestilles)

Max. printpladehvælving Opad: 6 mm - PCB-tykkelse

Nedad: 0,3 mm + PCB-tykkelse

PCB-vægt Max. 3 kg

Frirum på PCB-underside

Standard

Option

25 mm ± 0,2 mm

Max. 40 mm ± 0,2 mm

Komponent-fri føringskant 3 mm

PCB-udskiftningstid < 2,5 s

PCB-positioneringsnøjagtighed ± 0,5 mm

PCB-transporthøjde 830 mm ± 15 mm (standard)

900 mm ± 15 mm (option)

930 mm ± 15 mm (option)

950 mm ± 15 mm (SMEMA-option)

Type grænseflade SMEMA / SIEMENS

Inkpunkterkendelse Mulig

Automatisk breddeindstilling Mulig
