Driftsvejledning SIPLACE HF -serie 3 Tekniske data Softwareversion SR.50x. xx Udgave 01/2006 DK 3.13 Fleksibel PCB-dobbelttranspo rt 155 3.13.3 Funktionsbeskrivelse Den fleksi ble dobbelttran sport er fors ynet med to tr…
3 Tekniske data Driftsvejledning SIPLACE HF-serie
3.13 Fleksibel PCB-dobbelttransport Softwareversion SR.50x.xx Udgave 01/2006 DK
154
3.13.2 Tekniske data
3
Fast transportkant Højre eller venstre
Printpladeformat
Standard (længde x bredde)
Konfiguration "bred PCB"
Option "lang PCB"
Option "lang PCB" og konfiguration
"bred PCB"
Dobbelttransport i funktion "Enkelt-
transport"
Standard (længde x bredde)
Konfiguration "bred PCB"
Option "lang PCB"
Option "lang PCB" og konfiguration
"bred PCB"
50 x 50 mm² til 450 x 216 mm² (artikel-nr. 00119627-xx)
50 x 50 mm² til 450 x 250 mm² (artikel-nr. 00119629-xx)
50 x 80 mm² til 610 x 216 mm² (artikel-nr. 00119672-xx)
50 x 80 mm² til 610 x 250 mm²
50 x 50 mm² til 450 x 380 mm²
50 x 50 mm² til 450 x 450 mm²
50 x 80 mm² til 610 x 380 mm²
50 x 80 mm² til 610 x 450 mm²
Printpladetykkelse
Standard 0,3 mm til 4,5 mm ± 0,2 mm
(stærkere PCB kan bestilles)
Max. printpladehvælving Opad: 6 mm - PCB-tykkelse
Nedad: 0,3 mm + PCB-tykkelse
PCB-vægt Max. 3 kg
Frirum på PCB-underside
Standard
Option
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
PCB-transporthøjde 830 mm ± 15 mm (standard)
900 mm ± 15 mm (option)
930 mm ± 15 mm (option)
950 mm ± 15 mm (SMEMA-option)
Type grænseflade SMEMA / SIEMENS
Komponent-fri føringskant 3 mm
PCB-udskiftningstid < 2,5 s
PCB-positioneringsnøjagtighed ± 0,5 mm
Transportmåde Synkron eller asynkron
Bestykningsindhold/transport Samme eller forskellig
PCB-bredde/transport Samme eller forskellig
Inkpunkterkendelse Synkron: ikke mulig, asynkron: mulig
Automatisk breddeindstilling Synkron: mulig, asynkron: mulig
Driftsvejledning SIPLACE HF-serie 3 Tekniske data
Softwareversion SR.50x.xx Udgave 01/2006 DK 3.13 Fleksibel PCB-dobbelttransport
155
3.13.3 Funktionsbeskrivelse
Den fleksible dobbelttransport er forsynet med to transportspor, der er elektrisk og mekanisk uaf-
hængige af hinanden. Funktionsmæssigt gælder det samme som for enkelttransporten (se afsnit
3.12.3
, side 151. 3
3.13.4 Kapacitetskendetegn "Fleksibel dobbelttransport"
Med kapacitetskendetegnet "Fleksibel dobbelttransport" er det muligt at gøre transportsporet bre-
dere end standardbredden på 216 mm. Dette gør det muligt at forarbejde meget brede printplader,
også i en maskine med dobbelttransport. Transportvangerne til det andet transportspor køres helt
sammen. Dermed er transportsporet samtidigt deaktiveret. 3
3
Fig. 3.13 - 2 Fleksibel dobbelttransport i funktionen "Enkelttransport"
3
3.13.5 Definition af transportsporene
Det højre transportspor (med blikket rettet i transportretningen) betegnes som "Transport 1", det
venstre transportspor som "Transport 2" (se Fig. 3.13 - 3
, side 156). 3

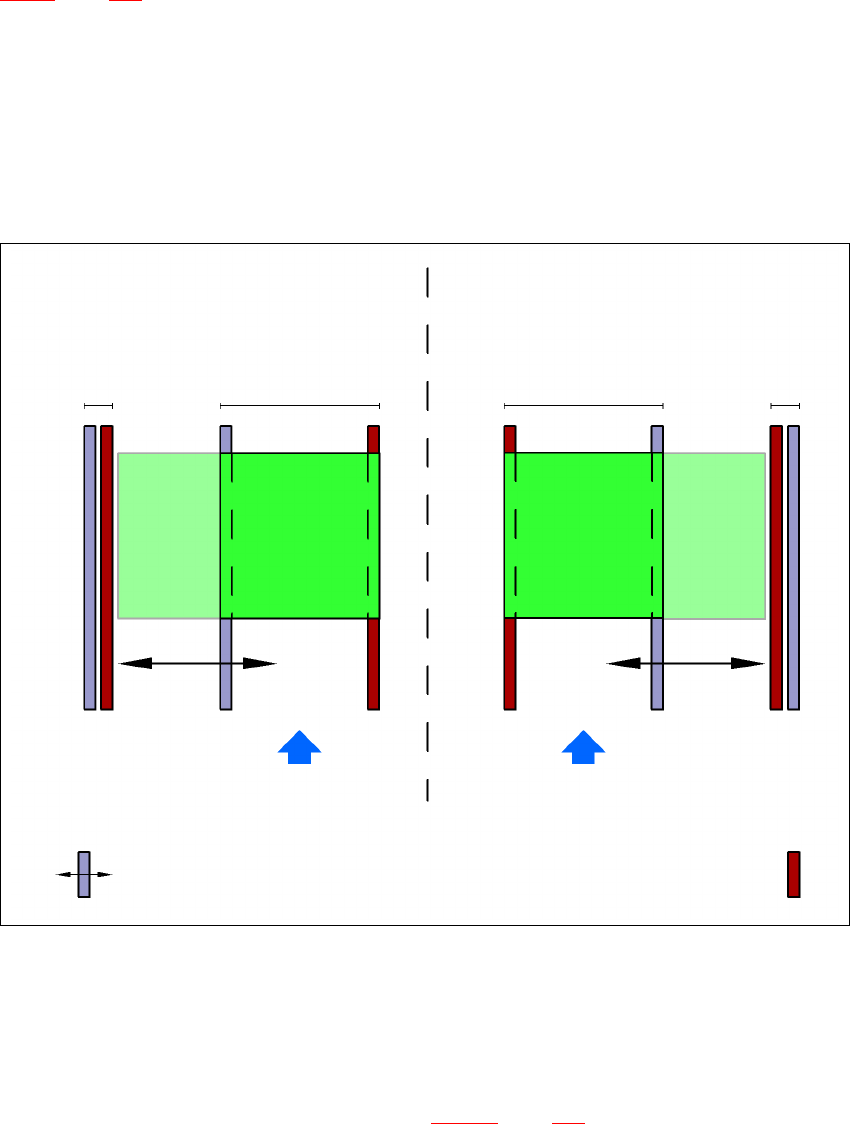

Dobbelttransport med udvidet transportspor 2
(fast transportvange venstre)
Transportspor 2
deaktiveret
Transportspor 1 Transportspor 2 Transportspor 1
deaktiveret
PCB-transportretning PCB-transportretning
Fast transportvange
Dobbelttransport med udvidet transportspor 1
(fast transportvange højre)
Bevægelig transportvange
3 Tekniske data Driftsvejledning SIPLACE HF-serie
3.13 Fleksibel PCB-dobbelttransport Softwareversion SR.50x.xx Udgave 01/2006 DK
156
3.13.6 Definition af transportsporbredden
3.13.6.1 Standardbredde
Standardbredden på transportsporet er den max. transportbredde, der er fastlagt af den indstil-
lede position for den faste transportvange. den er max. 216 mm pr. spor. 3
3.13.6.2 Meget bredt transportspor
Ved at forskyde den faste transportvange ud af dens indstillede position kan transportsporet ud-
vides til en bredde på max. 250 mm. 3
3.13.6.3 Dobbelttransport i funktion "Enkelttransport"
Dobbelttransporten kan konfigureres online til en enkelttransport. Dette gøres ved at køre et trans-
portspor helt sammen og deaktivere det (se Fig. 3.13 - 2
, side 155). Dette giver en transportspor-
bredde på max. 450 mm. 3
3.13.7 Transportmåder
Den fleksible dobbelttransport kan anvendes på to forskellige måder: 3
– Transportmåde synkron
– Transportmåde asynkron
3

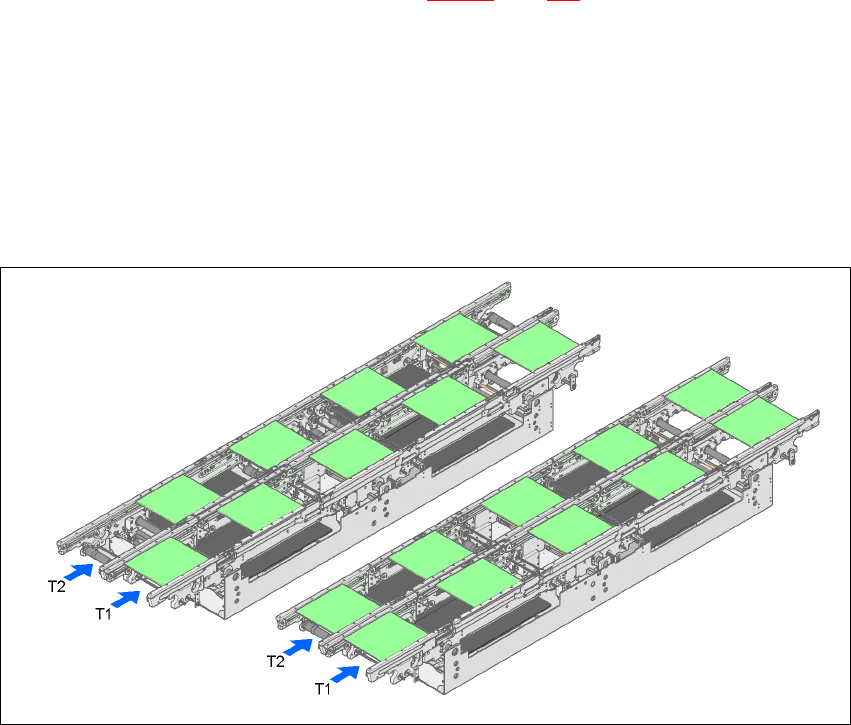

Fig. 3.13 - 3 Transportmåder
Transportmåde synkronTransportmåde asynkron
