Driftsvejledning SIPLACE HF-serie 1 Indledning
Softwareversion SR.50x.xx Udgave 01/2006 DK
15
1 Indledning
Denne driftsvejledning er en manual eller et opslagsværk, der er skrevet med henblik på at blive
brugt i forbindelse med betjening og klargøring af bestykningsautomaterne fra HF-serien. 1
1

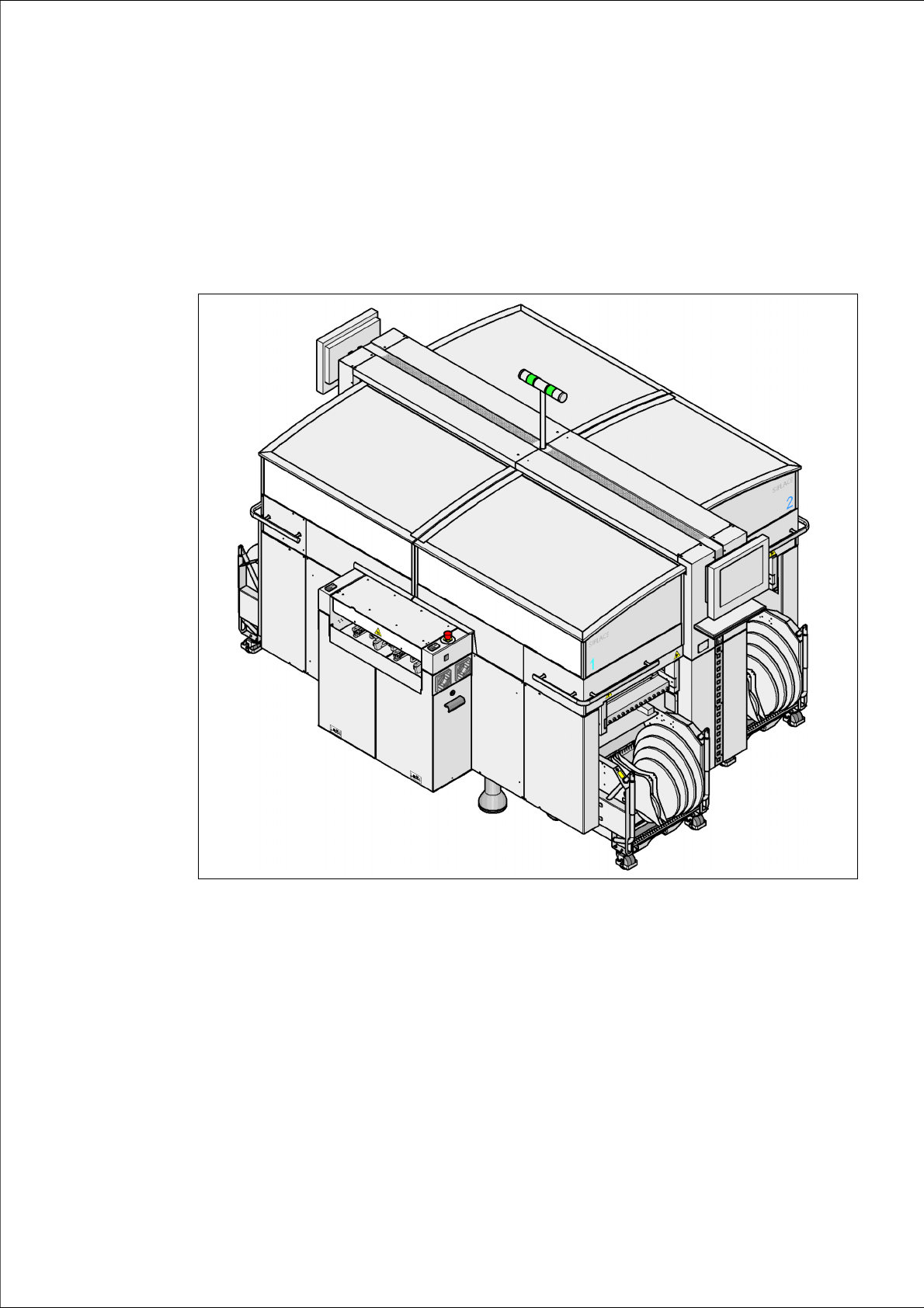

Fig. 1.0 - 1 Bestykningsautomat SIPLACE HF/3
Topteksterne i hvert kapitel indeholder oplysninger om 1
– udgave og
– softwareversion,
fra hvilken denne vejledning gælder. 1
1 Indledning Driftsvejledning SIPLACE HF-serie
1.1 Beskrivelse Softwareversion SR.50x.xx Udgave 01/2006 DK
16
1.1 Beskrivelse
Bestykningssystemerne i SIPLACE HF-serien er især velegnet til anvendelser, der kræver høj
fleksibilitet, høj præcision og høj bestykningskapacitet. Systemet kan bestykke på to forskellige
måder: 1
– Collect & Place processen til highspeed-bestykning af standard-komponenter
– Pick & Place processen til hurtig bestykning af specielle komponenter i Fine-Pitch- og Super
Fine-Pitch området
1.1.1 HF-automat
HF-automaten råder over to portaler, som drives med lineære motorer, kan hurtigt og præcist po-
sitioneres i X- og Y-retning. Portaludlæggerne er fremstillet af let højstift kulfiber-kompositmateri-
ale. På hver portal sidder der et bestykningshoved. Følgende bestykningskonfigurationer er
mulige: 1
Bestykningsområde 1 og 2 1
– 12-segment-Collect&Place-hoved eller
– 6-segment-Collect&Place-hoved eller
–TwinHead
1.1.2 HF/3-automat
HF/3-automaten råder desuden over en tredje portal i bestykningsområdet 1. Her er følgende be-
stykningshovedkonfigurationer mulige: 1
Bestykningsområde 1 1
– To 12-segment Collect & Place hoveder eller
– to 6-segment Collect & Place hoveder eller
– et 6-segment og et 12-segment Collect & Place hoved hver
Bestykningsområde 2 1
– 12-segment-Collect&Place-hoved eller
– 6-segment-Collect&Place-hoved eller
–TwinHead
Driftsvejledning SIPLACE HF-serie 1 Indledning
Softwareversion SR.50x.xx Udgave 01/2006 DK 1.1 Beskrivelse
17
Iht. princippet om hovedmodularitet kan bestykningshovederne omkonfigureres, så de passer til
de aktuelle krav. 1
SIPLACE-princip 1
Fra den hvilende klarstilling henter det bevægende hoved komponenterne og sætter dem fra på
den ligeledes hvilende printplade. Dette gennemprøvede
SIPLACE-princip har mange fordele: 1
– ingen stilstandstider til opfyldning eller påsplejsning
– sikker hentning også de allermindste komponenter som 0201
– komponenterne skrider ikke på printpladen
– minimale bevægelsesveje
Høj fleksibilitet, god økonomi og klargøringssikkerhed sikrer, at bestykningssystemerne i
SIPLACE HF-serien har en høj produktivitet. Minimale stilstandstider øger nyttegraden og bidra-
ger således til en høj produktivitet. 1
