Æ Demontér kabelafdækningskapperne (pos. 3 og 5 i Fig. 4.4 - 7) fra vangerne (pos. 1 i Fig. 4.4
- 7) på udgangstransporten.
Æ Anbring forsigtigt vangen (pos. 1 i Fig. 4.4 - 7) på vangen på bearbejdningstransporten
(pos. 2 i Fig. 4.4 - 7
).
VÆR FORSIGTIG 4
Sørg for, at fotocellernes eller drivmotorernes kabler ikke skæres over.
Æ Fastgør hver vange med 4 cylinderskruer M6x16 og de tilhørende skiver (pos. 7 i Fig. 4.4 - 7).
Æ Forbind de elektriske kabler for fotoceller og drivmotorer.
Æ Fastgør kabelafdækningskapperne (pos. 3 og 5 i Fig. 4.4 - 7).
Æ Før sekskantakslen (pos. 9 i Fig. 4.4 - 7) ind i drivenheden (pos. 10 i Fig. 4.4 - 7).
Æ Sørg for, at sekskantakselføringen (pos. 8 i Fig. 4.4 - 7) altid peger hen på den transport-
vange, hvor drivenheden (pos. 10 i Fig. 4.4 - 7
) er fastgjort.
4.4.7 Montering af monteringssæt på PCB-outputsiden
4.4.7.1 Værktøj
– Sekskantstiftnøgle, DIN 911, sæt
– Maskinnøgle
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.4 Opstilling af automaten Softwareversion SR.50x.xx Udgave 01/2006 DK
188
4.4.7.2 Montering
4

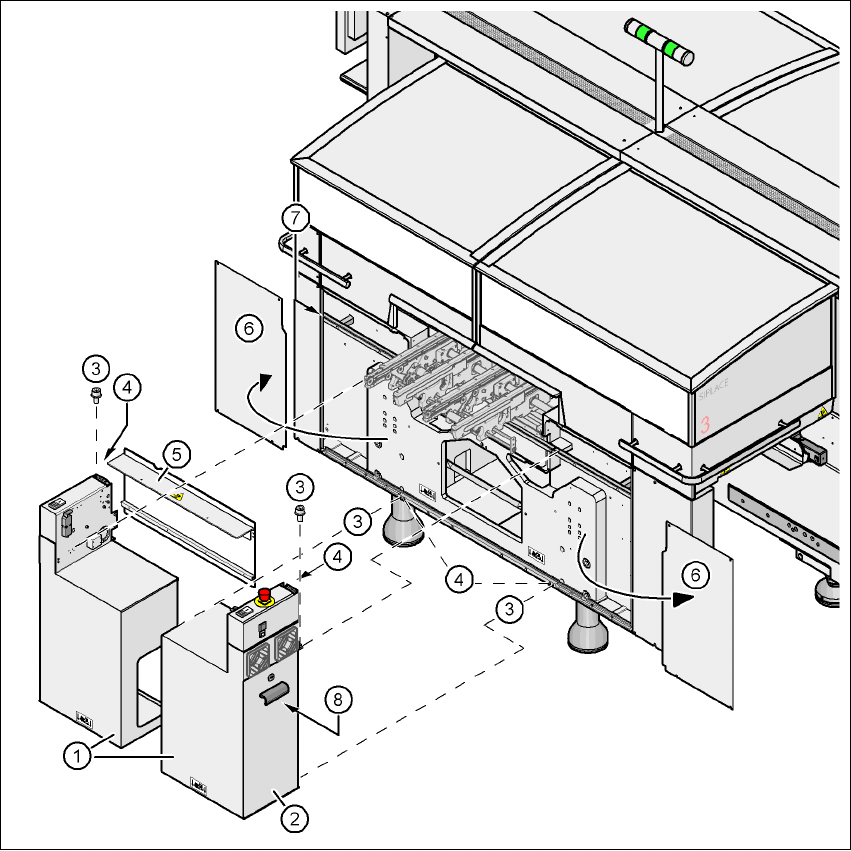

Fig. 4.4 - 8 Montering af monteringssæt på PCB-outputsiden
(1) Monteringssæt
(2) Dør
(3) Cylinderskrue DIN 912, M6x16 og skive
(4) Jordtilslutning
(5) Transportafdækning
(6) Sideplade, demonteret
(7) Modulliste
(8) Akseenhed portaler 1 og 3 (HF) eller akseenhed portal 3 (HF/3)
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.4 Opstilling af automaten
189
Æ Fjern de to sideplader (pos. 6 i Fig. 4.4 - 8).
VÆR FORSIGTIG 4
Skru ikke de tre nederste skruer af med det samme, løsne dem kun, så sidepladen ikke falder
ned.
Æ Løsne jordforbindelseskablet fra sidepladen.
Æ Fjern de to døre (pos. 2 i Fig. 4.4 - 8) fra monteringssættet (pos. 1).
HENVISNING: 4
For at undgå beskadigelser anbefales det at en ekstra person hjælper med at montere mon-
teringssættet.
Æ Stil akseenheden (pos. 8 i Fig. 4.4 - 8) på siden af automaten for at have nok plads til monte-
ring af monteringssættet (pos. 1 i Fig. 4.4 - 8
).
Æ Sørg for, at forbindelseskablerne til akseenheden ikke er spændt.
Æ Løft den ene halvdel af monteringssættet (pos. 1 i Fig. 4.4 - 8) på maskinrammen og positio-
nér den på en sådan måde, at monteringsvinklen ligger på monteringslisten (pos. 7 i Fig. 4.4
- 8).
VÆR FORSIGTIG 4
Sørg for, at denne halvdel af monteringssættet ikke kolliderer med PCB-transportens seks-
kantaksel, så sekskantakslen bukkes.
Æ Fastgør denne halvdel af monteringssættet med 2 cylinderskruer M6x16 og skiver (pos. 3 i
Fig. 4.4 - 8
).
Æ Montér transportafdækningen,
før
den anden halvdel af monteringssættet monteres (pos. 5 i
Fig. 4.4 - 8
). Dette gøres på følgende måde:
